KE2050、2060 Parts List.pdf.pdf - 第26页
- 21 - 1 1 .CO VE R CO MP ON ENT S (2 ) カバー関係（２） 5 6 21 8 23 9 10 11 11 12 13 14 15 16 17 18 19 20 1 4 22 78 77 29 79 81 38 39 40 57 58 41 82 42 43 44 45 75 48 46 49 51 53 52 56 54 59 76 55 60 62 63 64 65 66 67 68 69 70 …
- 20 -
NOTE( 注記 ) #01....FOR EN(2050,2060) ＥＮ（２０５０，２０６０）用
#02....FOR ST(2050,2060) ＳＴ（２０５０，２０６０）用
#03....FOR ST(2050R,2055R,2060R) ＳＴ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#04....FOR EN(2050R,2055R,2060R) ＥＮ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
# 0 5... .FO R EN Ｅ Ｎ 用
#06....FOR 2050R,2055R,2060R ２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用
#07....FOR 2050,2060 ２０５０，２０６０用
REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty
1
#01
400- 01 355 C OV ER FUL (ST) ASS'Y
カバー ＦＵＬ（ＳＴ）組
1
2
#05
400- 01 356 C OV ER FUL (EN) ASS'Y
カバー ＦＵＬ（ＥＮ）組
1
3 #03 4 00-27541 C OV ER FUL ( ST) A SSY カバー ＦＵＬ（ＳＴ）組 1
4
#04
400- 27 542 C OV ER FUL (EN) ASSY
カバー ＦＵＬ（ＥＮ）組
1
5
#07
400- 43 512 C OV ER FUL A
カバー ＦＵＬ Ａ
(1)
6 #06 4 00-43855 C OV ER FUL A カバー ＦＵＬ Ａ (1)
7 400- 01 464 S TOPP ER SUPPORT
ストッパサポート
(1)
8 400- 49 671 C OV ER CUS HION
カバークッション
(1)
9 SL-6041092-TN SCREW 座金付き六角穴ボルト (2)
10
#05
400- 01 455 FL GUA RD (E N)
ＦＬ ガード（ＥＮ）
(1)
11
#05
SL-6 04 1092-TN S CREW
座金付き六角穴ボルト
(2)
12 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(1)
13 SM-6042002-TN BOLT 六角穴ボルト (1)
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
15 HX-0032600-0B BUSH
ブッシュ
(1)
16 400-01 461 C AB LE GUIDE (FUL ) ケーブルガイド（ＦＵＬ） (1)
17 NM-604 00 01-SC N UT M4
六角ナット Ｍ ４
(2)
18 HX-0036700-0A BUSH
ブッシュ
(0.3)
19 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (1)
20 #01 4 00- 01 384 C OV ER FUR (ST) ASS'Y カバー ＦＵＲ（ＳＴ）組 1
21
#05
400- 01 385 C OV ER FUR (EN) ASS'Y
カバー ＦＵＲ（ＥＮ）組
1
22
#03
400- 27 543 C OV ER FUL (ST) ASSY
カバー ＦＵＬ（ＳＴ）組
1
23 #04 4 00- 27 544 C OV ER FUL (EN) ASSY カバー ＦＵＬ（ＥＮ）組 1
24 HX-0015000-0D CABLE CLIP
ケ−ブル クリップ
(1)
25 SL-604 10 92-TN SCRE W
座金付き六角穴ボルト
(5)
26 400-01 433 SWITCHI PA NEL F スイッチパネル Ｆ
(1)
27
#05
400- 01 435 S WITCHI PA NEL F( EN)
スイッチパネル Ｆ（ＥＮ）
(1)
28
#06
400- 26 962 S WITCH PA NE L F
スイッチパネル Ｆ
(1)
29 #04 4 00- 27 465 S WITCH PA NE L F(EN ) スイッチパネル Ｆ（ＥＮ） (1)
30 400-01 437 LCD BRACK ET R ＬＣＤ ブラケット Ｒ (1)
31 SL-604 10 92-TN SCRE W
座金付き六角穴ボルト
(18)
32 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ ＝６．３５ Ｈ ＝２．４
(2)
33 161-87 007 W IN G BOLT 蝶ボルト (1)
34 WP -064160 1- SC W ASHER
平座金みがき丸 Ｍ ６
(1)
35 WS -061000 2- KN SP RING WASHER 6 .1X12 .2X1.5
ばね座金 Ｍ ６
(1)
36 400-01 438 C AB LE GUIDE(OP ERA TION P ANE L) ケーブルガイド（オペパネ） (1)
37 HX-0035400-0D BASE PARTS
基板パーツ
(4)
38 400-01 445 C AB LE GUIDE RUB BER
ケーブルガイドゴム（オペパネ）
(1)
39 HX-0032600-0C DOME PLUG
ブッシュ
(2)
40 HX-0032600-0M DOME PLUG ドーム プラグ (1)
41 400-01 464 STO PPER SUPP ORT
ストッパサポート
(1)
42 400-49 671 C OV ER CUSHION
カバークッション
(1)
43 400-01 470 PWB COV ER ＰＷＢ カバー (1)
44 E1316- 72 5-000 H ANDLE PLATE
ハンドルプレート
(1)
45 NM-604 00 01-SC N UT M4
六角ナット Ｍ ４
(4)
46 #05 4 00- 01 456 FR GUAR D ( EN) ＦＲ ガード（ＥＮ） (1)
47
#05
SL-6 04 1092-TN S CREW
座金付き六角穴ボルト
(2)
48 400-01 395 KB ASS Y
キーボード組
(1)
49 400-01388 KB BRACKET ASS'Y
ＫＢ ブラケット組
(1)
50 400-17 040 KB BRACK ET ＫＢ ブラケット (1)
51 400-01 440 KB CL AMP
ＫＢ クランプ
(1)
52 SL-404 08 91-SC S CREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
53 E6202-729-00A TB CLAMP B (NI) ＴＢ クランプ Ｂ（ＮＩ） (1)
54 400-17 042 TB BRACKET
ＴＢ ブラケット
(1)
55 400-01 441 KB STAND
ＫＢ スタンド
(1)
56 E1349-721-000 KEYBOARD HINGE キーボードヒンジ (3)
57 SM-1030501-SC SCREW M3 L=5 皿小ねじ Ｍ ３ Ｌ ＝５ (15)
58 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
59 400-03 318 KEY BOAR D S P A SM
キーボードスペーサ追加組
(1)
60 E9646- 72 9-000 TR UCK BA LL トラックボール (1)
61 400-01 436 LCD BRACK ET F
ＬＣＤ ブラケット Ｆ
(1)
62 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(1)
63 SM-6042002-TN BOLT 六角穴ボルト (1)
64 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
65 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(1)
66 HX-0009600-0A BUSH エッジングブッシュ (0.2)
67 NM-304 05 20-SF FLAN GE NU T M4 フランジナット (2)
68 SL-604 16 42-TN SCRE W
座金付き六角穴ボルト
(2)
69 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
70 E2904- 70 0-000 S OCKET ソケット (1)
71 400-01 953 OPERATION PC B AS M.
オペレーション基板組
(1)
72
#05
400- 01 954 O P ERA TION PC B AS M.(EN)
オペレーション基板組（ＥＮ）
(1)
73 400-02 205 F- EMG SW ITCH CA BL E AS M Ｆ エマージェンシーケーブル組 (1)
74
#05
400- 02 274 E M SW F CABLE AS M.(EN)
フロント ＥＭＧ スイッチケーブル組（ＥＮ）
(1)
75 400-02 254 C OV ER O PEN SWITCH CAB LE ASM
カバーオープン ＳＷ
(1)
76 HA-0053400-5C LENSE RED レンズ 赤 (1)
77 #01 HA-0053400-5C LENSE RED レンズ 赤 (1)
78 HA-0053400-30 LENSE COVER BLACK
レンズカバー 黒
(5)
79
#01
HA-005340 0-3 0 LEN SE COVER BLACK
レンズカバー 黒
(6)
80 HA-0053400-20 SWITCH ACTUATOR スイッチアクチュエータ (6)
81
#05
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(5)
82
#02
HA-0053400-5A LENSE YELLOW
レンズ 黄
(2)
83 HA-0053400-60 LED YELLOW ＬＥＤ 黄 (2)
84
#01
HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(1)
85
#02
HA-0053400-50 LENSE GREEN
レンズ 緑
(3)
86
#01
HA-0053400-50 LENSE GREEN
レンズ 緑
(2)
87 #02 HA-0053400-6A LED GREEN ＬＥＤ 緑 (2)
88
#01
HA-0053400-6A LED GREEN
ＬＥＤ 緑
(2)
89
#02
HA-0053400-40 BEZEL
ベゼル（カバー付き）
(1)
90 #05 HA-0043600-00 SWITCH スイッチ（オペレーション ＳＷ 基板用） (1)
91
#05
HA-0053400-5B LENSE WHITE
レンズ 白
(2)
92
#05
HA-0053500-30 BEZEL
ベゼル
(1)
93 E1326- 71 5-000 E ME RGE NCY S EA L エマージェンシ シール (1)
94
#06
HA-0053400-6B LED GREEN
ＬＥＤ 緑
(2)
95
#03
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
96
#04
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
97 #03 HA-0055200-30 BEZEL ベゼル (4)
98
#04
HA-0055200-30 BEZEL
ベゼル
(4)
99
#03
HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
100 #0 4 HA-0055200-1B LENSE GREEN レンズ 緑 (3)
101
#06
HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
102
#03
HA-0055200-10 LENSE RED
レンズ 赤
(1)
103 #0 4 HA-0055200-10 LENSE RED レンズ 赤 (1)
104 #0 4 HA-0055200-20 KEY SWITCH BEZEL キースイッチベゼル (1)
105 400-43 513 C OV ER FUR A
カバー ＦＵＲ Ａ
(1)
106 SM-403060 1-S C S CREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
107 SL-606 12 92-TN SCRE W 座金付き六角穴ボルト 4
108 SL-306 12 32-TN SCRE W
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
109 E9649- 72 9-000 H OD ASM.
ＨＯＤ 組
1
110 #0 5 E96 62- 729-000 H OD (E N) ＨＯＤ（ＥＮ） 1
- 21 -

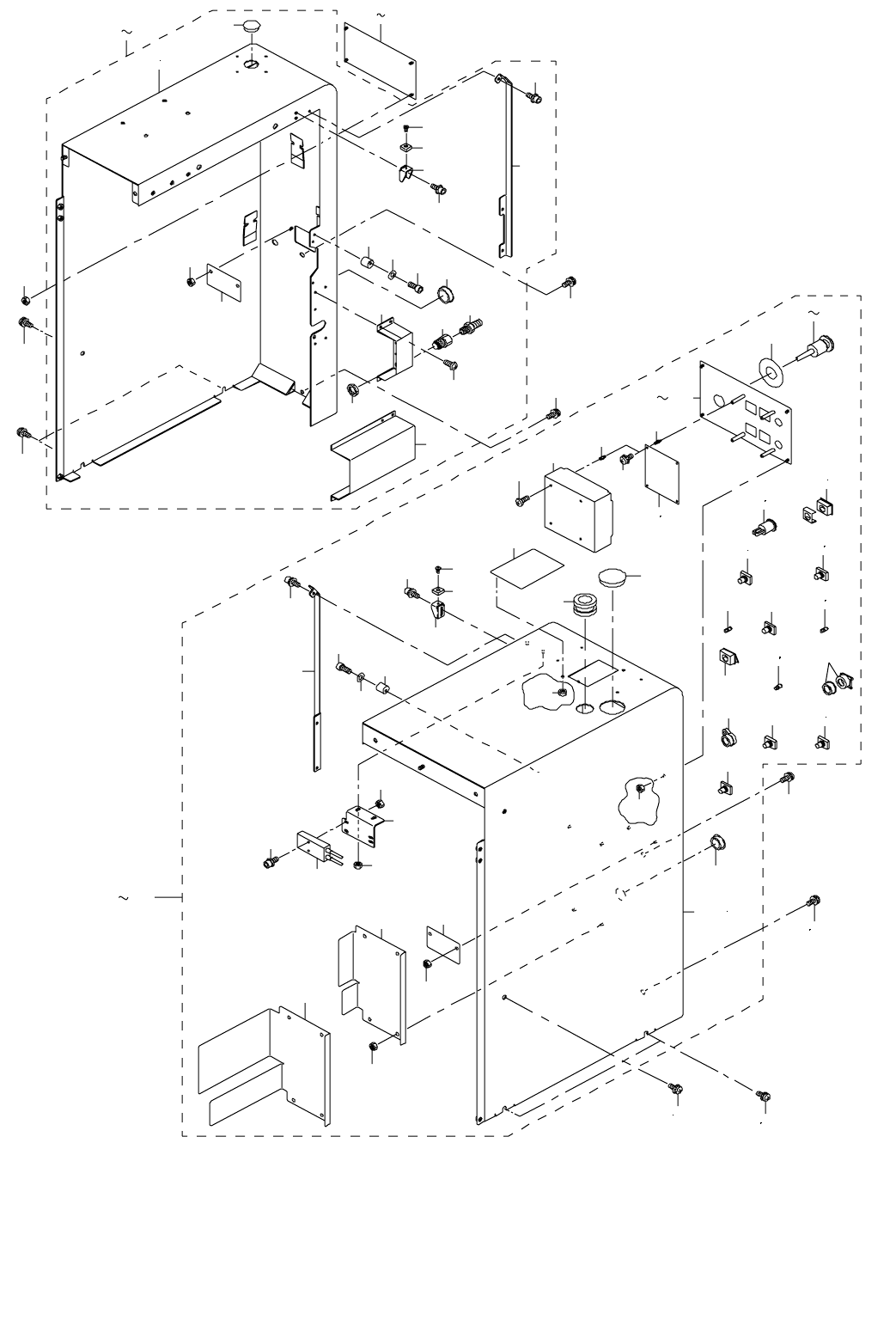

11.COVER COMPONENTS (2)
カバー関係（２）
5 6
21
8
23
9
10
11
11
12
13
14
15
16
17
18
19
20
1
4
22
78
77
29
79
81
38
39
40
57 58
41
82
42
43
44
45
75
48
46
49
51
53
52
56
54
59
76
55
60 62
63
64
65 66
67 68
69
70 71
72
30 31
32 33
25 28
50
99 100
99 100
100
99 100
80
100
100
100
100
73
34 37
98
92 97
74
83 84
85
86
87
88
89
90
91
47
7
24
- 22 -
NOTE( 注記 ) #01....FOR EN(2050,2050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ，
2060,2060R) ２０６０，２０６０ Ｒ）用
#02....FOE 2050M ２０５０ Ｍ 用
#03....FOR 2050L ２０５０ Ｌ 用
#04....FOR 2060M ２０６０ Ｍ 用
#05....FOR 2060L ２０６０ Ｌ 用
#06....FOR 2050C ２０５０ Ｃ 用
#07....FOR ST(2050R,2055R,2060R) ＳＴ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#08....FOR EN(2050R,2055R,2060R) ＥＮ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#09....FOR 2050,2060 ２０５０，２０６０用
#10....FOR 2050R,2055R,2060R ２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用
#11....FOR ST(2050,2060) ＳＴ（２０５０，２０６０）用
#12....FOR EN(2050,2060) ＥＮ（２０５０，２０６０）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 #11 400-01357 COVER RUL (ST) ASS'Y カバー ＲＵＬ（ＳＴ）組 1
2 #12 400-01358 COVER RUL (EN) ASS'Y カバー ＲＵＬ（ＥＮ）組 1
3 #07 400-27545 COVER RUL (ST) ASSY カバー ＲＵＬ（ＳＴ）組 1
4 #08 400-27546 COVER RUL (EN) ASSY カバー ＲＵＬ（ＥＮ）組 1
5
#09
400-43514 COVER RUL A
カバー ＲＵＬ Ａ
(1)
6
#10
400-43856 COVER RUL A
カバー ＲＵＬ Ａ
(1)
7 400-49671 C OVE R CUSHION
カバークッション
(1)
8 SL- 60 41092- TN SCREW
座金付き六角穴ボルト
(2)
9 E1464 -729-0 00 CON ECTOR B RACK ET
コネクタブラケット
(1)
10
#01
400-01457 CONNECTOR BRACKET (EN)
コネクタブラケット（ＥＮ）
(1)
11 PJ-301 06 51-0 6 KNIFE UNI O N
メスユニオン
(1)
12 E2904-700-000 SOCKET
ソケット
(1)
13 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
14 #01 400-01425 FC GUIDE L (EN) ＦＣ ガード Ｌ（ＥＮ） (1)
15 #01 SL-6041092-TN SCREW 座金付き六角穴ボルト (3)
16 E1348-700-000 SAFETY COVER STOPPER 安全カバーストッパ (1)
17 SM-6042002-TN BOLT 六角穴ボルト (1)
18 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３ Ｘ ９ Ｘ ０．８ (1)
19 HX -003260 0-0B B USH
ブッシュ
(1)
20 HX -003260 0-0M D OM E PLU G
ドーム プラグ
(1)
21 400-01460 REAR COVER LID
リアカバーリッド
(1)
22 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
23 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
24 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
25
#11
400-01359 C OVER RUR (ST) ASS'Y
カバー ＲＵＲ（ＳＴ）組
1
26
#12
400-01360 C OVER RUR (EN) ASS'Y
カバー ＲＵＲ（ＥＮ）組
1
27
#07
400-27547 C OVER RUR (ST) ASSY
カバー ＲＵＲ（ＳＴ）組
1
28 #08 400-27548 C OVER RUR (EN) ASSY カバー ＲＵＲ（ＥＮ）組 1
29 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (4)
30 #11 HA-0053400-30 SWITCH スイッチ (3)
31 #12 HA-0053400-30 SWITCH スイッチ (3)
32 HA -005340 0-20 SW ITCH スイッチ (4)
33 HA -005340 0-20 SW ITCH
スイッチ
(3)
34
#11
400-01467 SWITCHI PANEL R
スイッチパネル Ｒ
(1)
35
#12
400-01469 SWITCHI PANEL R (EN)
スイッチパネル Ｒ（ＥＮ）
(1)
36
#07
400-26963 SWITCH PANEL R
スイッチパネル Ｒ
(1)
37
#08
400-27467 SWITCH PANEL R(EN)
スイッチパネル Ｒ（ＥＮ）
(1)
38
#01
HX-0035400-0C BASE PARTS
基板パーツ
(4)
39
#01
SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
40 HX-0035400-0D BASE PARTS
基板パーツ
(4)
41 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
42 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(1)
43 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (2)
44 NM-3040520-SF FLANGE NUT M4 フランジナット (2)
45 SL-6041642-TN SCREW 座金付き六角穴ボルト (2)
46 400-01464 STOPPER SUPPORT ストッパサポート (1)
47 400-49671 COVER CUSHION
カバークッション
(1)
48 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
49
#01
400-01426 FC GUIDE R (EN)
ＦＣ ガード Ｒ（ＥＮ）
(1)
50
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
51 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(1)
52 SM-6042002-TN BOLT
六角穴ボルト
(1)
53 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
54 HX -003260 0-00 BUS H
ブッシュ
(1)
55 HX-0005500-0N R UBBER BUSHING
ブッシュ
(1)
56 HX -003260 0-0B B USH
ブッシュ
(1)
57 400-01956 OPERATION SW PWB ASM. オペパネ ＳＷ 基板組 (1)
58 #01 400-01957 OPERATION SW PWB ASM.(EN) オペレーション ＳＷ 基板組（ＥＮ） (1)
59 #06 400-18943 C OVER RUR(C) カバー ＲＵＲ（Ｃ） (1)
60 400-02206 R-EMG SWITCH CABLE ASM Ｒ エマージェンシーケーブル組 (1)
61
#01
400-02275 EM SW R CABLE ASM.(EN)
リア ＥＭＧ スイッチケーブル組（ＥＮ）
(1)
62
#06
400-02348 R-EMG SW CABLE ASM(C)
リア ＥＭＧ スイッチケーブル組（Ｃ）
(1)
63 400-01452 COPLANARITY COVER A
コプラナリティーカバー Ａ
(1)
64 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
65
#11
HA-0053400-50 LENSE GREEN
レンズ 緑
(2)
66
#12
HA-0053400-50 LENSE GREEN
レンズ 緑
(2)
67
#11
HA-0053400-5C LENSE RED
レンズ 赤
(1)
68
#12
HA-0053400-5C LENSE RED
レンズ 赤
(1)
69 HA-0053400-5A LENSE YELLOW
レンズ 黄
(1)
70
#11
HA-0053400-6A LED GREEN
ＬＥＤ 緑
(1)
71 #12 HA-0053400-6A LED GREEN ＬＥＤ 緑 (1)
72 HA -005340 0-60 LED YELLOW ＬＥＤ 黄 (1)
73 HA -005340 0-40 BEZEL ベゼル（カバー付き） (1)
74 E1326-715-000 EMERGENCY SEAL エマージェンシ シール (1)
75 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
(1)
76
#09
400-43515 C OVER RUR A
カバー ＲＵＲ Ａ
(1)
77 400-01460 REAR COVER LID
リアカバーリッド
(1)
78 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
79 400-01458 COVER RMR
カバー ＲＭＲ
(1)
80
#01
400-01459 COVER RMR (EN)
カバー ＲＭＲ（ＥＮ）
(1)
81 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
82
#01
400-01496 REAR PWB COVER (EN)
リア ＰＷＢ カバー（ＥＮ）
(1)
83
#07
HA-0053400-6B LED GREEN
ＬＥＤ 緑
(1)
84
#08
HA-0053400-6B LED GREEN
ＬＥＤ 緑
(1)
85 #10 HA-0055200-30 BEZEL ベゼル (3)
86 #07 HA-0053400-4A BEZEL ベゼル（カバー付き） (1)
87 #10 HA-0055200-1B LENSE GREEN レンズ 緑 (2)
88 #07 HA-0055200-1A LENSE YELLOW レンズ 黄 (1)
89
#07
HA-0055200-10 LENSE RED
レンズ 赤
(1)
90
#08
HA-0055200-10 LENSE RED
レンズ 赤
(1)
91 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
92
#02
400-01443 BRAND MARK 50M
ブランドマーク５０ Ｍ
1
93
#03
400-01444 BRAND MARK 50L
ブランドマーク５０ Ｌ
1
94
#06
400-19289 BRAND MARK 50CM
ブランドマーク５０ ＣＭ
1
95
#04
400-01449 BRAND MARK 60M
ブランドマーク６０ Ｍ
1
96
#05
400-01450 BRAND MARK 60L
ブランドマーク６０ Ｌ
1
97
#06
400-19290 BRAND MARK 50CL
ブランドマーク５０ ＣＬ
1
98 NM-3040520-SF FLANGE NUT M4
フランジナット
4
99 #06 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ 4
100 SL- 306123 2-TN S CR EW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ 10
