KE2050、2060 Parts List.pdf.pdf - 第78页
- 73 - 37 . P W B CO NVE Y O R CO MP ON ENT S ( 7) 基板搬送関係（７） 24 30 28 28 31 12 13 1 2 14 7 8 9 10 11 11 9 25 27 29 17 18 19 20 21 22 26 22 17 29 19 18 32 49 3 4 5 6 16 23 15
- 72 -
NOTE( 注記 ) #01....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL ２０６０ ＲＬ 用
#02....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#03....FOR 2050L,2050RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，
2060RL,2050RE,2055RE, ２０６０ ＲＬ，２０５０ ＲＥ，２０５５ ＲＥ，
2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00865 RAIL SUPPORT
レールサポート
1
2
#01
400-01067 RAIL SUPPORT(L)
レールサポート（Ｌ）
1
3
#02
E4018-725-000 RAIL SUPPORT(E)
レールサポート（Ｅ）
1
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
5 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
6 400-00868 MOTOR BRAKET C モータブラケット Ｃ 1
7
#03
400-01009 MOTOR BRAKET C(L)
モータブラケット Ｃ（Ｌ）
1
8 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
1
9 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
1
10 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
11 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
1
12 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
13 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
14 E9454-729-MA0 IN MOTOR ASM.
ＩＮ モータ組
1
15 HM-0017700-10 GEAR HEAD
ギアヘッド
1
16 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
4
17 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
4
18 E4197-729-000 MOTOR BRACKET A (20)
モータブラケット Ａ（２０）
1
19 #01 400-01053 MOTOR BRACKET A(L) モータブラケット Ａ（Ｌ） 1
20 400-00872 MOTOR PULLEY S
モータプーリ Ｓ
1
21 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
22 E9456-729-MA0 OUT MOTOR ASM.
ＯＵＴ モータ組
1
23 HM-0017700-10 GEAR HEAD
ギアヘッド
1
24 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
4
25 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
4
26 E4197-729-000 MOTOR BRACKET A (20)
モータブラケット Ａ（２０）
1
27
#01
400-01053 MOTOR BRACKET A(L)
モータブラケット Ａ（Ｌ）
1
28 400-00872 MOTOR PULLEY S
モータプーリ Ｓ
1
29 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
30 SL-6051092-TN BOLT 座金付き六角穴ボルト 8
31 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
32 E2120-725-000 PUSHER PLATE
プッシャプレート
1
33
#03
E4055-725-000 PUSHER PLATE(E)
プレッシャープレート（Ｅ）
1
34 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.3
35 E2165-721-000 PUSHER SPACER
プッシャスペーサ
4
36 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
4
37 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
4
38 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
39 400-00885 Y_PUSHER_ASM
Ｙ プッシャ組
5
40 PJ-0460525-01 ELBOW
バ−ブエルボ
1
41 PJ-0460590-05 CONNECTOR
バーブ継手
4
42 HX-0029400-00 FIXED BASE
固定ベース
1
43 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト 2
44 HX-0034400-00 HARNESS PARTS
束線パーツ
3
45 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
3
46 E2090-725-000 WEIGHT SENSOR BLOCK
ウェイトセンサブロック
1
47 SL-6031492-TN SCREW
座金付き六角穴ボルト
2
48 400-00875 WAIT SENSOR BRACKET
ウェイトセンサブラケット
1
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
50
#03
400-19162 WAIT SENSOR BRACKET A
ウェイトセンサブラケット Ａ
1
51
#03
E4092-725-000 WEIGHT SENSOR BRACKET B(E)
ウェイトセンサブラケット Ｂ（Ｅ）
1
52
#03
HD-0015200-20 SIDE VIEW UNIT
サイドビューユニット
1
53 400-00880 FIXED BELT
フィックスベルト
1
54 400-00881 ADJUST BELT CLAMP
アジャストベルトクランプ
1
55 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
56 400-00882 ADJUST BELT PLATE アジャストベルトプレート 1
57
#03
400-01072 PIN ADJUST BELT(L)
ピンアジャストベルト（Ｌ）
1
58 400-00879 PIN ADJUST BELT
ピンアジャストベルト
1
- 73 -

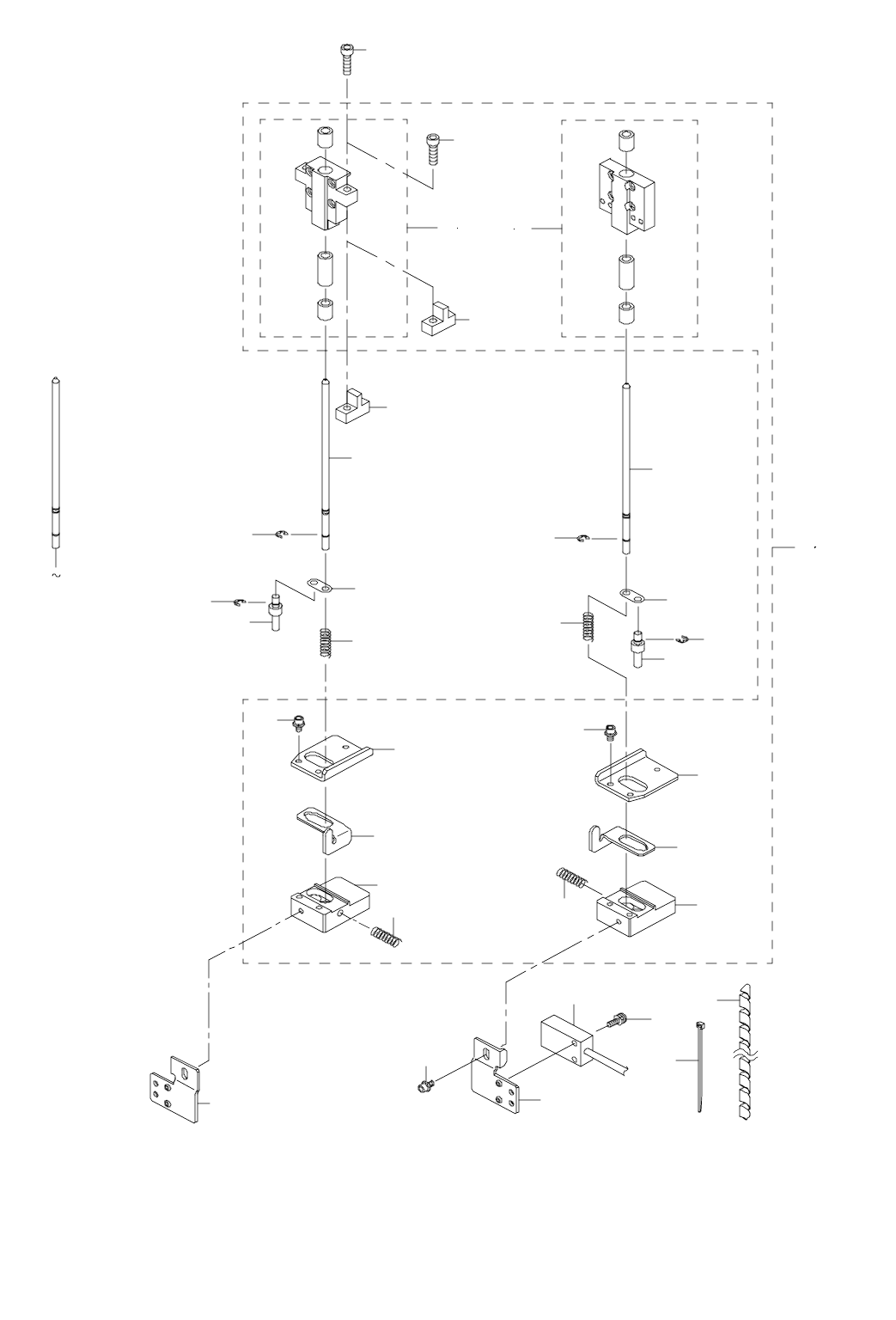

37.PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
24
30
28
28
31
12
13
1
2
14
7
8
9
10
11
11
9
25
27
29
17
18
19
20
21
22
26
22
17
29
19
18
32
49
3 4
5 6
16
23
15
- 74 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT 手前・左右用
FOR REAR ･ RIGHT-LEFT 奥・右左用
#02....FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR REAR ･ LEFT-RIGHT 奥・左右用
#03....FOR 2050C ２０５０ Ｃ 用
#04....EXCEPT 2050C ２０５０ Ｃ を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00886 GUIDE BLOCK ASM.
ガイドブロック組
1
2
#03
400-18880 GUIDE BLOCK ASM (C)
ガイドブロック組（Ｃ）
1
3 400-00887 GUIDE_BLOCK_A_ASM
ガイドブロック Ａ 組
(1)
4
#03
400-00887 GUIDE_BLOCK_A_ASM
ガイドブロック Ａ 組
(1)
5 400-00889 GUIDE_BLOCK_B_ASM
ガイドブロック Ｂ 組
(1)
6
#03
400-00889 GUIDE_BLOCK_B_ASM
ガイドブロック Ｂ 組
(1)
7
#04
400-15791 DAMPER PLATE L
ダンパープレート Ｌ
(1)
8
#04
400-15792 DAMPER PLATE R
ダンパープレート Ｒ
(1)
9
#04
400-15793 LOCK SPRING
ロックスプリング
(2)
10
#04
400-00895 DAMPER BLOCK R
ダンパブロック Ｒ
(1)
11
#04
SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
12
#04
400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
(1)
13
#04
400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
(1)
14
#04
400-00892 DAMPER BLOCK L
ダンパブロック Ｌ
(1)
15
#03
400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
(1)
16
#03
SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
17 400-00978 DAMPER LOCK LINK
ダンパロックリンク
2
18 400-00950 DAMPER SPRING
ダンパスプリング
2
19 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
6
20 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
5
21 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.3
22 400-01081 CENTERING PIN 4.0
センタリングピン４．０
2
23 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
1
24 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
1
25 400-02122 T.PIN SENS ASM.
ティーピンセンサ組
1
26 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
1
27 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
28 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
29 400-00896 DAMPER LOCK PIN
ダンパロックピン
2
30
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
31
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
32 400-01087 CENTERING PIN 3.4
センタリングピン３．４
1
33 400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
34 400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
35 400-01090 CENTERING PIN 3.1
センタリングピン３．１
1
36 400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
37 400-01092 CENTERING PIN 2.9
センタリングピン２．９
1
38 400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
39 400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
40 400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
41 400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
42 400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
43 400-01098 CENTERING PIN 1.9
センタリングピン１．９
1
44 400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
45 400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
46 400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
47 400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
48 400-01085 CENTERING PIN 3.6
センタリングピン３．６
1
49 400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
