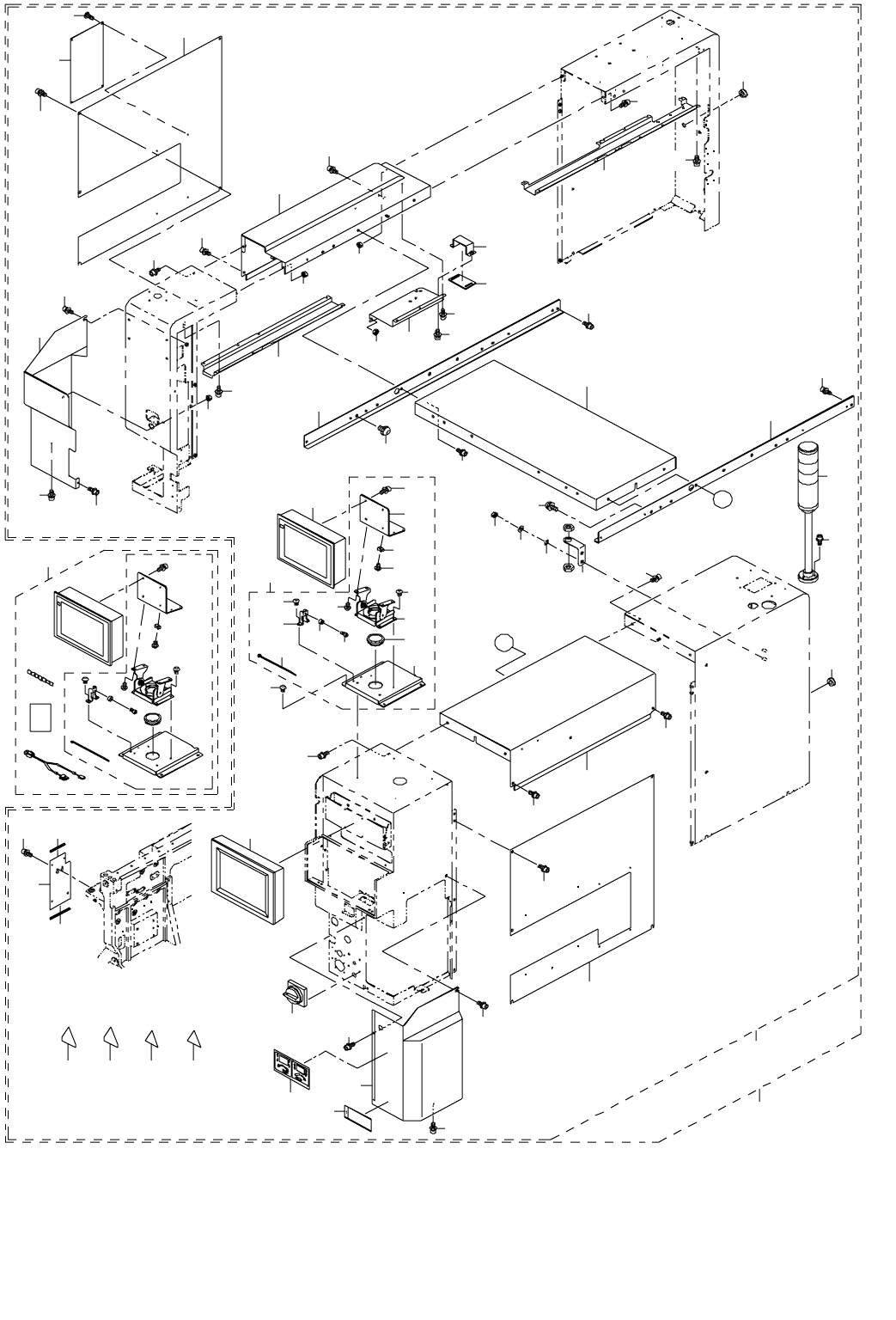

- 29 - 15. COV ER C OMPO N EN TS (6)(FO R K E - 205 0C) カバー関係（６） （ＫＥ −２０５０ Ｃ 用） 5 7 4 8 9 9 28 37 38 41 11 35 11 14 15 63 4 4 29 17 16 30 4 18 19 20 21 11 23 24 24 26 36 3 39 43 13 2 6 8 12 42 10 22 6 4 4 43 27 6 6 31 25…
- 28 -
NOTE( 注記 ) #01....FOR ST(2050M,2060M) ＳＴ（２０５０ Ｍ，２０６０ Ｍ）用
#02....FOR ST(2050L,2060L) ＳＴ（２０５０ Ｌ，２０６０ Ｌ）用
#03....FOR 2060E ２０６０ Ｅ 用
#04....FOR EN(2050M,2060M) ＥＮ（２０５０ Ｍ，２０６０ Ｍ 用
#05....FOR EN(2050L,2060L) ＥＮ（２０５０ Ｌ，２０６０ Ｌ）用
#06....FOR ST(2050RM,2055RM,2060RM) ＳＴ（２０５０ ＲＭ，２０５５ ＲＭ，２０６０ ＲＭ）用
#07....FOR ST(2050RL,2055RL,2060RL) ＳＴ（２０５０ ＲＬ，２０５５ ＲＬ，２０６０ ＲＬ）用
#08....FOR ST(2050RE,2055RE,2060RE) ＳＴ（２０５０ ＲＥ，２０５５ ＲＥ，２０６０ ＲＥ）用
#09....FOR EN(2050RM,2055RM,2060RM) ＥＮ（２０５０ ＲＭ，２０５５ ＲＭ，２０６０ ＲＭ）用
#10....FOR EN(2050RL,2055RL,2060RL) ＥＮ（２０５０ ＲＬ，２０５５ ＲＬ，２０６０ ＲＬ）用
#11....FOR EN(2050RE,2055RE,2060RE) ＥＮ（２０５０ ＲＥ，２０５５ ＲＥ，２０６０ ＲＥ）用
#12....FOR 2050M,2060M ２０５０ Ｍ，２０６０ Ｍ 用
#13....FOR 2050L,2060L ２０５０ Ｌ，２０６０ Ｌ 用
#14....FOR 2050RM,2055RM,2060RM ２０５０ ＲＭ，２０５５ ＲＭ，２０６０ ＲＭ 用
#15....FOR 2050RL,2055RL,2060RL ２０５０ ＲＬ，２０５５ ＲＬ，２０６０ ＲＬ 用
#16....FOR 2050RE,2055RE,2060RE ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ ＲＥ 用
#17....FOR 2050M,2050RM,2055RM, ２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，
2060M,2060RM ２０６０ Ｍ，２０６０ ＲＭ 用
#18....FOR 2050L,2050RL,2055RL, ２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ，
2060L,2060RL ２０６０ Ｌ，２０６０ ＲＬ 用
#19....FOR 2050M,2050RM,2055RM,2060M, ２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，２０６０ Ｍ，
2060RM,2050L(EN),2060L(EN) ２０６０ ＲＭ，２０５０ Ｌ（ＥＮ），２０６０ Ｌ（ＥＮ）用
#20....FOR 2050,2060 ２０５０，２０６０用
#21....FOR 2050R,2055R,2060R ２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 #01 400-01368 COVER (M) SUB ASSY カバーサブ（Ｍ）組 1
2 #02 400-01369 COVER (L) SUB ASS'Y カバーサブ（Ｌ）組 1
3 #03 400-18860 COVER (E) SUB ASSY カバーサブ（Ｅ）組 1
4 #04 400-16105 COVER(MEN)SUB ASSY カバーサブ（ＭＥＮ）組 1
5
#05
400-16106 COVER(LEN)SUB ASSY
カバーサブ（ＬＥＮ）組
1
6
#06
400-27555 COVER (M ST) SUB ASSY
カバーサブ（Ｍ ＳＴ）組
1
7
#07
400-27556 COVER (L ST) SUB ASSY
カバーサブ（Ｌ ＳＴ）組
1
8
#08
400-27557 COVER (E ST) SUB ASSY
カバーサブ（Ｅ ＳＴ）組
1
9
#09
400-27558 COVER (M EN) SUB ASSY
カバーサブ（Ｍ ＥＮ）組
1
10
#10
400-27559 COVER (L EN) SUB ASSY
カバーサブ（Ｌ ＥＮ）組
1
11
#11
400-27560 COVER (E EN) SUB ASSY
カバーサブ（Ｅ ＥＮ）組
1
12 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(16)
14 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (1)
15 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
16 #17 400-43516 COVER CUL A カバー ＣＵＬ Ａ (1)
17 #18 400-43784 COVER CUL A(L) カバー ＣＵＬ Ａ（Ｌ） (1)
18 #16 400-43789 COVER CUL A(E) カバー ＣＵＬ Ａ（Ｅ） (1)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(10)
20 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(4)
21
#12
400-43518 C OVER CUC A
カバー ＣＵＣ Ａ
(1)
22
#13
400-43786 C OVER CUC A(L)
カバー ＣＵＣ Ａ（Ｌ）
(1)
23
#03
400-43791 C OVER CUC A(E)
カバー ＣＵＣ Ａ（Ｅ）
(1)
24
#14
400-43857 C OVER CUC A
カバー ＣＵＣ Ａ
(1)
25
#15
400-43860 C OVER CUC A(L)
カバー ＣＵＣ Ａ（Ｌ）
(1)
26
#16
400-43861 C OVER CUC A(E)
カバー ＣＵＣ Ａ（Ｅ）
(1)
27 SL-6041292-TN SCREW
座金付き六角穴ボルト
(22)
28 400-01500 CABLE SUPPORT R ケーブルサポート Ｒ (1)
29 HA -005380 0-00 SW ITCH メインスイッチ (1)
30 #19 SL-6041292-TN SCREW 座金付き六角穴ボルト (9)
31 #17 400-01414 COVER SUL カバー ＳＵＬ (1)
32 #18 400-01415 COVER SUL(L) カバー ＳＵＬ（Ｌ） (1)
33
#16
400-16916 COVER SUL (E)
カバー ＳＵＬ（Ｅ）
(1)
34
#16
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(12)
35
#17
400-43517 C OVER CUR A
カバー ＣＵＲ Ａ
(1)
36
#18
400-43785 C OVER CUR A(L)
カバー ＣＵＲ Ａ（Ｌ）
(1)
37
#16
400-43790 C OVER CUR A(E)
カバー ＣＵＲ Ａ（Ｅ）
(1)
38
#17
400-01417 COVER SUR
カバー ＳＵＲ
(1)
39
#18
400-01418 COVER SUR(L)
カバー ＳＵＲ（Ｌ）
(1)
40
#16
400-16917 COVER SUR(E)
カバー ＳＵＲ（Ｅ）
(1)
41
#18
400-01513 YBL COVER(L)
ＹＢＬ カバー（Ｌ）
(1)
42
#16
400-18416 YBL COVER(E)
ＹＢＬ カバー（Ｅ）
(1)
43 CM-3009001-06 LABEL(100) 可動部注意ラベル（１００） (2)
44 CM-3009001-05 LABEL 可動部注意ラベル（７５） (6)
45 CM-3002000-E6 LABEL 挟み込み注意ラベル（１００） (2)
46 CM-3001000-04 DANGER LABEL (50) 危険電圧警告シール（５０） (1)
47 E5704-700-000 SEAL
ハンドル回転シール
(1)
48 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
49 HX -003670 0-0A B USH
ブッシュ
(0.2)
50 400-03265 SIGNAL TOWER ASM
シグナルタワー組
(1)
51 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
52
#18
400-01514 YBR COVER(L)
ＹＢＲ カバー（Ｌ）
(1)
53
#16
400-18417 YBR COVER(E)
ＹＢＲ カバー（Ｅ）
(1)
54 400-01427 PULLEY COVER L
プーリカバー Ｌ
(1)
55 E1457-729-000 MTC SHUTTLE COVER
ＭＴＣ シャトルカバ−
(1)
56 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
57 400-01428 PULLEY COVER R プーリカバー Ｒ (1)
58 #18 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (8)
59 400-17782 MAIN POWER SWITCH NOTICE LABEL 電源切断注意ラベル (1)
60 400-01429 CB ANGLE ＣＢ アングル (1)
61 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
62 400-01447 CABLE CLAMP YU
ケーブルクランプ ＹＵ
(1)
63 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
(1)
64 400-66933 FC RUBBER Y
ＦＣ ラバー Ｙ
(1)
65 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
66 400-01430 CABLE SUPPORT F
ケーブルサポート Ｆ
(1)
67 HX -003260 0-0H C ABLE PARTS
束線パーツ
(2)
68 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
(1)
69 400-99654 CRT BASE
ＣＲＴ ベース
(1)
70 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
71 400-99655 FREE STOP HINGE フリーストップヒンジ (1)
72 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
73 400-99657 CRT STOPPER ＣＲＴ ストッパ (1)
74 L127E-021-000 COVER CUSHION カバークッション (1)
75 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
76 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
77 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
78 HX-0029400-00 FIXED BASE
固定ベース
(1)
79 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
80 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
81 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
82 EA-9500B00-00 CABLE BAND
結束バンド ６０
(1)
83 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
84 401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニター（ＣＥ）
(1)
85 #21 400-26667 LCD BACK LIGHT (TECNART) ＬＣＤ バックライト（テクナート） (1)
86 #17 400-43525 COVER SUPPORT L カバーサポート Ｌ (1)
87 #18 400-43787 COVER SUPPORT L(L) カバーサポート Ｌ（Ｌ） (1)
88 #16 400-43792 COVER SUPPORT L(E) カバーサポート Ｌ（Ｅ） (1)
89
#17
400-43526 COVER SUPPORT R
カバーサポート Ｒ
(1)
90
#18
400-43788 COVER SUPPORT R(L)
カバーサポート Ｒ（Ｌ）
(1)
91
#16
400-43793 COVER SUPPORT R(E)
カバーサポート Ｒ（Ｅ）
(1)
92 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
93 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
94
#20
400-03316 LCD BACK LIGHT
ＬＣＤ バックライト
(1)
95 400-99998 LCD ASM FOR BOC
認識用 ＬＣＤ 組
1
- 29 -
15.COVER COMPONENTS (6)(FOR KE-2050C)
カバー関係（６）（ＫＥ −２０５０ Ｃ 用）
5
7
4
8
9
9
28
37
38
41
11
35
11
14
15
63
4
4
29
17
16
30
4
18 19 20 21
11
23
24
24
26
36
3
39
43
13
2
6
8
12
42
10
22
6
4
4
43
27
6
6
31
25
64
32
33
34
29
60
A
A
62
65
62
61
61
25
1
40
48
58
46
47
49
50
51
52
56
59
45
53
54
55
44
57
66
67
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-18684 COVER (C) SUB ASSY
カバー（Ｃ）サブ組
1
2 400-01368 COVER (M) SUB ASSY
カバーサブ（Ｍ）組
(1)
3 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
4 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
5 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
6 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
7 400-43516 COVER CUL A
カバー ＣＵＬ Ａ
(1)
8 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
9 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
10 400-43518 COVER CUC A
カバー ＣＵＣ Ａ
(1)
11 SL-6041292-TN SCREW
座金付き六角穴ボルト
(12)
12 400-01500 CABLE SUPPORT R
ケーブルサポート Ｒ
(1)
13 HA-0053800-00 SWITCH
メインスイッチ
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(9)
15 400-18524 COVER SUL (C)
カバー ＳＵＬ（Ｃ）
(1)
16 400-01417 COVER SUR
カバー ＳＵＲ
(1)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
18 CM-3009001-06 LABEL(100)
可動部注意ラベル（１００）
(2)
19 CM-3009001-05 LABEL 可動部注意ラベル（７５） (6)
20 CM-3002000-E6 LABEL
挟み込み注意ラベル（１００）
(2)
21 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
22 E5704-700-000 SEAL
ハンドル回転シール
(1)
23 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
24 HX-0036700-0A BUSH
ブッシュ
(0.2)
25 400-03323 SIGNAL TOWER ASM. (C)
シグナルタワー組（Ｃ）
(1)
26 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
27 400-01427 PULLEY COVER L
プーリカバー Ｌ
(1)
28 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
30 400-01428 PULLEY COVER R プーリカバー Ｒ (1)
31 400-17782 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
(1)
32 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
33 E1457-729-000 MTC SHUTTLE COVER
ＭＴＣ シャトルカバ−
(1)
34 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
35 400-01429 CB ANGLE
ＣＢ アングル
(1)
36 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
37 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
38 400-01447 CABLE CLAMP YU
ケーブルクランプ ＹＵ
(1)
39 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
(1)
40 400-66933 FC RUBBER Y
ＦＣ ラバー Ｙ
(1)
41 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
42 400-01430 CABLE SUPPORT F
ケーブルサポート Ｆ
(1)
43 HX-0032600-0H CABLE PARTS 束線パーツ (2)
44 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
(1)
45 400-99654 CRT BASE
ＣＲＴ ベース
(1)
46 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
47 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
49 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
50 L127E-021-000 COVER CUSHION
カバークッション
(1)
51 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
52 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
53 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
54 HX-0029400-00 FIXED BASE
固定ベース
(1)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
56 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
57 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
58 EA-9500B00-00 CABLE BAND
結束バンド ６０
(1)
59 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
60 400-43526 COVER SUPPORT R
カバーサポート Ｒ
(1)
61 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
62 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
63 400-43517 COVER CUR A
カバー ＣＵＲ Ａ
(1)
64 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
65 400-43525 COVER SUPPORT L
カバーサポート Ｌ
(1)
66 401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニター（ＣＥ）
(1)
67 400-99998 LCD ASM FOR BOC
認識用 ＬＣＤ 組
1
