- 15 - 8 . AT C CO MP ON E NTS ＡＴＣ 関係 6 8 30 12 11 13 15 16 17 17 21 22 22 10 24 25 26 28 14 19 20 29 34 35 32 31 36 37 38 41 40 39 42 43 7 33 5 18 18 55 54 51 53 51 53 1 4 56 59 45 47 46 48 27 23 9 44 50 49
- 14 -
NOTE( 注記 ) #01....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#02....FOR 2050C ２０５０ Ｃ 用
#03....FOR 2060(HC),2060(EC) ２０６０（ＨＣ），２０６０（ＥＣ）用
#04....EXCEPT 2060(HC),2060(EC) ２０６０（ＨＣ），２０６０（ＥＣ）を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45988 BASE BRIDGE ASM
ベースブリッジ組
1
2 400-45987 BASE BRIDGE A
ベースブリッジ Ａ
(1)
3 400-00633 BASE BRIDGE B
ベースブリッジ Ｂ
(2)
4 SM-6082502-TP SCREW M8 L=25
六角穴ボルト
(4)
5 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
6 HX-0029400-00 FIXED BASE
固定ベース
(5)
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(7)
8 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
9 400-00643 CAL BLOCK UNIT
キャルブロック組
1
10 400-00650 CAL BLOCK ASSY
キャルブロック組
(1)
11 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
12 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
13 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.2)
14 400-00644 CAL SIDE COVER
キャルサイドカバー
(1)
15 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
16 E3605-721-000 CAL DIFFUSER
ＣＡＬ ディフューザ
(1)
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
18 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
19 E8609-721-0A0 CAL BLOCK CIRCUIT BOARD ASM.
ＣＡＬ ブロック基板組
(1)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
21 400-00646 CAL STAND
キャルスタンド
(1)
22 400-00647 CAL PLATE
ＣＡＬ プレート
(1)
23 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
24 E2061-760-000 SHIM A
シム Ａ
(1)
25 E2062-760-000 SHIM B
シム Ｂ
(1)
26 E2063-760-000 SHIM C
シム Ｃ
(1)
27 400-00642 CAL VACUUM UNIT
キャルバキュームユニット
(1)
28 PJ-3040405-05 ELBOW
エルボユニオン
(1)
29 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
30 400-02125 CAL VCUM SV ASM.
ＣＡＬ ＶＣＵＭ ＳＶ 組
(1)
31 400-00649 CAL EJECTOR STAY
ＣＡＬ エジェクタステイ
(1)
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
34 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
35 400-11418 DUSTPROOF COVER NC
ダストプルーフカバー ＮＣ
1
36 400-11419 DUSTPROOF COVER HC
ダストプルーフカバー ＨＣ
1
37
#01
400-16709 BASE BRIDGE STAY A
ベースブリッジステイ Ａ
1
38
#01
400-16710 BASE BRIDGE STAY B
ベースブリッジステイ Ｂ
1
39
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
4
40 400-01302 TRANSFER STATION ASM
トランスファステーション組
1
41 400-08909 CHIP BOX HANGER
チップボックスハンガー
(1)
42 400-08907 TRANSFER STATION BRACKET
トランスファーステイションブラケット
(1)
43 400-08908 TRANSFER STATION COVER
トランスファーステイションカバー
(1)
44 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
45 HX-0007900-0B SPACER
スペ−サ−
(4)
46 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(4)
47 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
48 400-01964 CARRY SENSOR RELAY PCB ASM.
キャリーセンサリレー基板組
(2)
49
#04
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50
#02
400-02353 SENSOR SIGNALSHORT WIRE ASM C
センサー信号ショート束線組（Ｃ）
2
51
#03
400-49214 CHIP BOX SPACER HC/EC
チップボックススペーサー ＨＣ ／ ＥＣ
1
52
#03
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
53 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバ−
1
54 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
1
- 15 -

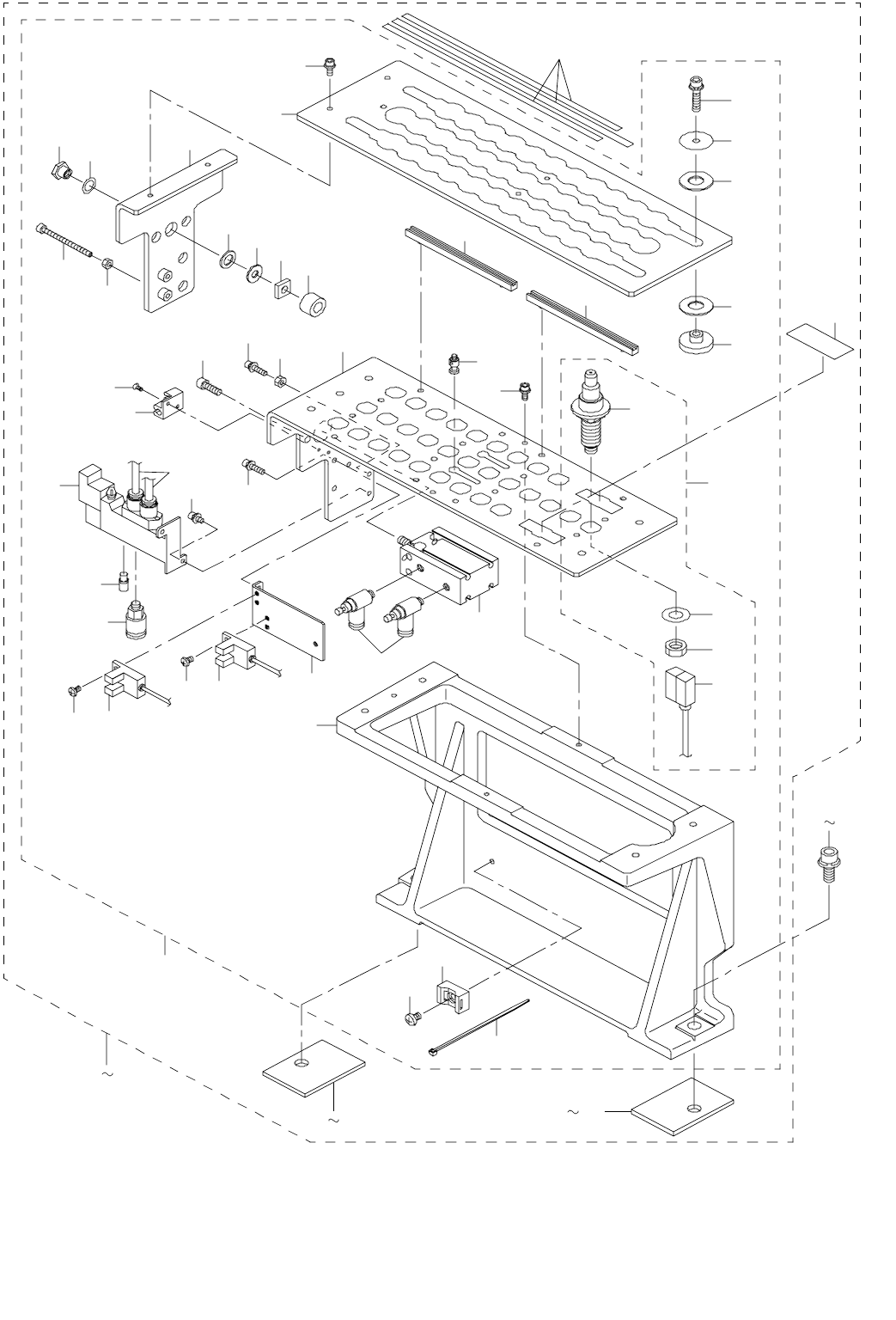

8. ATC COMPONENTS
ＡＴＣ 関係
6
8
30
12
11
13
15
16
17
17
21
22
22
10
24
25
26
28
14
19
20
29
34
35
32
31
36
37
38
41
40
39
42
43
7
33
5
18
18
55
54
51
53
51 53
1 4
56 59
45
47
46
48
27
23
9
44
50
49
- 16 -
NOTE( 注記 ) #01....FOR SC(2050,2050R,2055R) ＳＣ（２０５０，２０５０ Ｒ，２０５５ Ｒ）用
#02....FOR NC(2055R,2060,2060R) ＮＣ（２０５５ Ｒ，２０６０，２０６０ Ｒ）用
#03....FOR HC(2060,2060R) ＨＣ（２０６０，２０６０ Ｒ）用
#04....FOR 2060(EC),2060RE ２０６０（ＥＣ），２０６０ ＲＥ 用
#05....REMODELED KIT 改造キット
*REMODELED KIT IS USED FOR OLD PART(PART NO.:40011351 AIR CYLINDER).
旧部品（品番：４００１１３５１ エアシリンダ）には、
改造キットを使用しています。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-01271 ATC 50 ASM.
ＡＴＣ ５０ ＳＣ 組
1
2
#02
400-01273 ATC 60NC ASM.
ＡＴＣ ６０ ＮＣ 組
1
3
#03
400-01273 ATC 60HC ASM.
ＡＴＣ ６０ ＨＣ 組
1
4
#04
400-18633 ATC60 EC ASM
ＡＴＣ ６０ ＥＣ 組
1
5 400-01276 ATC ASM.
ＡＴＣ 組
(1)
6 HX-0029400-00 FIXED BASE 固定ベース (2)
7 EA-9500B01-00 CABLE BAND
束線バンド
(2)
8 ST-4040651-SN SCREW M4 X 6
タッピングねじ （２種歯付き）
(2)
9 400-01279 ATC BASE PLATE
ＡＴＣ ベースプレート
(1)
10 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
11 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(1)
12 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
13 400-01277 ATC SENSOR BRACKET
ＡＴＣ センサブラケット
(1)
14 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
15 400-02128 ATC OPEN SENS ASM
ＡＴＣ オープンセンサ組
(1)
16 400-02127 ATC CLOSE SENS ASM
ＡＴＣ クローズセンサ組
(1)
17 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(4)
18 400-01287 SLIDE BASE
スライドベース
(8)
19 E2117-802-000 TUBE CLAMP チューブクランプ (1)
20 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(2)
21 400-01285 GUIDE SPACER
ガイドスペーサ
(4)
22 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
23 400-01283 SLIDE PLATE
スライドプレート
(1)
24 400-01294 SLIDE PLATE JOINT
スライドプレートジョイント
(2)
25 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
26 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
27 400-42709 AIR CYLINDER
エアーシリンダー
(1)
28 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
29 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
30 400-01280 ATC BASE ＡＴＣ ベース (1)
31 B2107-816-000 WASHER
座金
(1)
32 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
33 400-01284 SLIDE PLATE GUIDE
スライドプレートガイド
(1)
34 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
35 400-01282 ATC SENSOR DOG
センサドグ
(2)
36 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(4)
37 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
38 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
39 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
40 PJ-3010605-03 HALF UNION
ハ−フ ユニオン
(1)
41 PX-0505010-00 SILENCER
消音器
(2)
42 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
43 BT-0400251-EA TUBE HOSE, BLUE ウレタンホ−ス 青 (0.4)
44 400-00648 NOZZLE CAL PIECE ASSY
ノズルキャルピース組
(1)
45 E5172-729-000 NOZZLE CAL PIECE
ノズル ＣＡＬ ピ−ス
(1)
46 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
47 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(1)
48 400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬ バキュームセンサ組
(1)
49
#05
400-42771 CYLINDER NUT
シリンダーナット
(1)
50
#05
400-42772 CYLINDER STOPPER
シリンダーストッパ
(1)
51
#02
400-01288 SPACER NC
スペーサ ＮＣ
(2)
52
#03
400-01289 SPACER HC
スペーサ ＨＣ
(2)
53
#04
400-16645 SPACER EC
スペーサ ＥＣ
(2)
54 400-01281 ATC LABEL
ＡＴＣ ラベル
(1)
55
#01
400-01281 ATC LABEL
ＡＴＣ ラベル
(1)
56 #01 SL-6062092-TN SCREW M6 L=20 座金付き六角穴ボルト 2
57
#02
SL-6062592-TN SCREW
座金付き六角穴ボルト
2
58
#03
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
2
59
#04
SL-6065092-TN SCREW M6 L=50
座金付き六角穴ボルト
2
