- 1 - MA IN U NI T 本体 1 . BA SE F R AM E CO MP ON ENT S ベースフレーム関係 1 2 3 4 5 6 7 8 9 10 22 23 25 24 26 27 28 20 21 31 32 33 34 A A 35 B B 38 37 36 39 40 41 29 30 12 13 14 15 14 16 17 18 19 11 46 45 47 44 56 61 62 57 67 66…
64. SCS COMPONENTS (2)................................................................................................................................................127
ＳＣＳ 関係（２）
65. MAIN LINE FILTER COMPONENTS .............................................................................................................................129
メインラインフィルタ関係
66. RFID COMPONENTS (MPC).........................................................................................................................................131
ＲＦＩＤ 関係（ＭＰＣ）
67. RFID COMPONENTS (REPLACING OVERALL CHANGER TRUCK) ..........................................................................133
ＲＦＩＤ 関係（一括交換台車）
68. SYSTEM DIAGRAM (1)(FOR KE-2050) ........................................................................................................................135
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１）（ＫＥ −２０５０用）
69. SYSTEM DIAGRAM (2)(FOR KE-2060) ........................................................................................................................137
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（２）（ＫＥ −２０６０用）
70. SYSTEM DIAGRAM (3)(FOR KE-2050R,2055R,2060R)...............................................................................................139
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（３）（ＫＥ −２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用）
71. SYSTEM DIAGRAM (4)(FOR KE-2050,2050R,2055R) .................................................................................................141
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（４）（ＫＥ −２０５０，２０５０ Ｒ，２０５５ Ｒ 用）
72. SYSTEM DIAGRAM (5)(FOR KE-2060,2060R).............................................................................................................143
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（５）（ＫＥ −２０６０，２０６０ Ｒ 用）
73. SYSTEM DIAGRAM (6)(FOR KE-2050,2050R,2055R) .................................................................................................145
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（６）（ＫＥ −２０５０，２０５０ Ｒ，２０５５ Ｒ 用）
74. SYSTEM DIAGRAM (7)(FOR KE-2060,2060R).............................................................................................................147
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（７）（ＫＥ −２０６０，２０６０ Ｒ 用）
75. SYSTEM DIAGRAM (8)(FOR KE-2050,2050R,2055R) .................................................................................................149
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（８）（
ＫＥ −２０５０，２０５０ Ｒ，２０５５ Ｒ 用）
76. SYSTEM DIAGRAM (9)(FOR KE-2060,2060R).............................................................................................................151
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（９）（ＫＥ −２０６０，２０６０ Ｒ 用）
77. SYSTEM DIAGRAM (10) ...............................................................................................................................................153
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１０）
78. SYSTEM DIAGRAM (11) ...............................................................................................................................................155
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１１）
79. SYSTEM DIAGRAM (12)(FOR KE-2050,2060) .............................................................................................................157
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１２）（ＫＥー２０５０，２０６０用）
80. SYSTEM DIAGRAM (13)(FOR KE-2050R,2055R,2060R).............................................................................................159
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１３）（ＫＥ −２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用）
81. SYSTEM DIAGRAM (14)(FOR KE-2050,2050R)...........................................................................................................161
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１４）（ＫＥ −２０５０，２０５０ Ｒ 用）
82. SYSTEM DIAGRAM (15)(FOR KE-2060,2055R)...........................................................................................................163
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１５）（ＫＥ −２０６０，２０５５ Ｒ 用）
83. SYSTEM DIAGRAM (16)(RFID).....................................................................................................................................165
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１６）（ＲＦＩＤ）
84. SYSTEM DIAGRAM (17)(RFID).....................................................................................................................................167
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１７）（ＲＦＩＤ）
85. SYSTEM DIAGRAM (18)(RFID).....................................................................................................................................169
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１８）（
ＲＦＩＤ）
86. SYSTEM DIAGRAM (19)(ISM/MES)..............................................................................................................................171
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１９）（ＩＳＭ ／ ＭＥＳ）
- 1 -

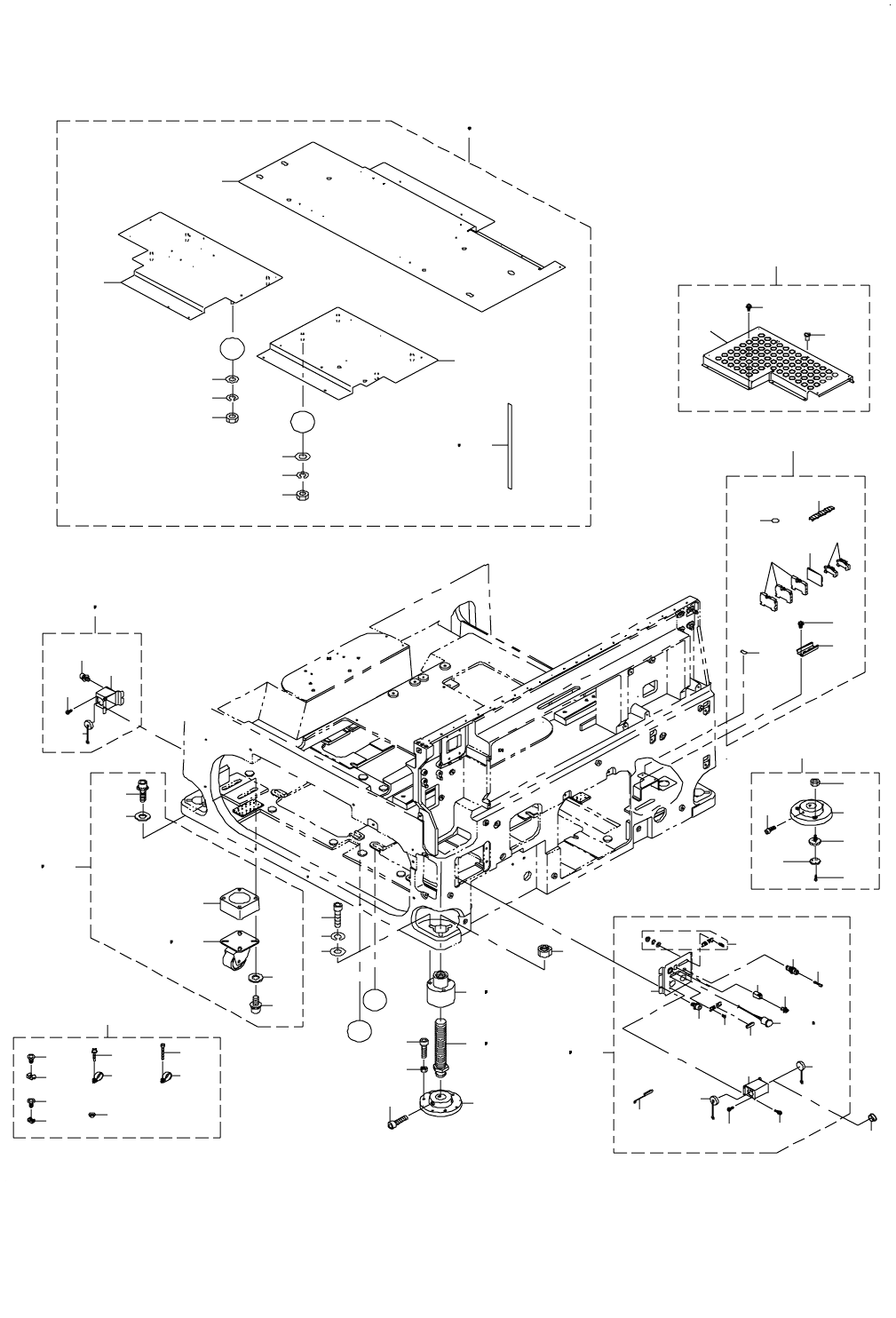

MAIN UNIT
本体
1. BASE FRAME COMPONENTS
ベースフレーム関係
1 2
3
4
5
6
7
8
9
10
22 23
25
24
26
27
28
20
21
31
32
33
34
A
A
35
B
B
38
37
36
39
40
41
29 30
12
13
14
15
14
16
17
18
19
11
46
45
47
44
56
61
62
57
67
66
76
78
79
73
74
84
80
82
68
59
60
63
58
55
51
53
52
54
50
48
83
43
49
69
87
88
85
86
72
10
81
75
42
77
70
71
64 65
- 2 -
NOTE( 注記 ) #01....FOR EN(2050,2050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ，
2060,2060R) ２０６０，２０６０ Ｒ）用
#02....OPTIONAL PARTS オプション部品
#03....FOR 2050C ２０５０ Ｃ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00519 BASEFRAME NUT
ベースフレームナット
4
2 #01 400-00535 BASEFRAME NUT(EN) ベースフレームナット（ＥＮ） 4
3 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
4 WS-1220002-KN SPRING WASHER
ばね座金
12
5 WP-1302500-SC WASHER
平座金小形丸 Ｍ １２
12
6 400-00403 ADJUST BOLT
アジャストボルト
4
7 #01 400-00404 ADJUST BOLT(EN) アジャストボルト（ＥＮ） 4
8 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
4
9 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
10 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
24
11 400-00418 CLAMP BASE ASSY
固定ベース組
1
12 HX-0055700-00 TIE MOUNT タイマウント (4)
13 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
(4)
14 HX-0015000-0R CABLE CLAMP
ケ−ブル クリップ
(2)
15 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(1)
16 SM-6043002-TN SCREW
六角穴ボルト
(1)
17 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (2)
18 HX-0029400-00 FIXED BASE
固定ベース
(30)
19 ST-4040651-SN SCREW M4 X 6
タッピングねじ （２種歯付き）
(30)
20 400-01551 CASTER ASSY
キャスタ組
1
21
#01
400-01597 CASTER ASSY(EN)
キャスタ組（ＥＮ）
1
22 400-00405 CASTER キャスタ (4)
23
#01
400-00449 CASTER(EN)
キャスタ（ＥＮ）
(4)
24 SL-6103042-TN BOLT
座金付き六角穴ボルト
(16)
25 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(16)
26
#01
400-00406 CASTER SPACER(EN)
キャスタスペーサ（ＥＮ）
(4)
27 #01 SL-6102042-TN SCREW 座金付き六角穴ボルト (16)
28
#01
WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(16)
29 400-01552 BASE PLATE ASSY
ベースプレート組
1
30
#01
400-01598 BASE PLATE ASSY(EN)
ベースプレート組（ＥＮ）
1
31 400-00490 BASE PLATE FL
ベースプレート ＦＬ
(1)
32 NM-6100001-SC NUT M10X1.5 六角ナット Ｍ １０ １種 (4)
33 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
34 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(4)
35 400-00491 BASE PLATE FR
ベースプレート ＦＲ
(1)
36 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ １０ １種
(4)
37 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(4)
38 WP-1252210-SC WASHER 12.5X25.6X2.2 平座金 １２．５ Ｘ ２５．６ Ｘ ２．２ (4)
39 400-00492 BASE PLATE R
ベースプレート Ｒ
(1)
40
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(2.7)
41
#01
HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
(2.7)
42
#03
HX-0032600-0B BUSH
ブッシュ
1
43 NM-6080002-SC NUT M8 六角ナット Ｍ ８ ２種 12
44 400-01553 CTRL BASE ASSY
ＣＴＲＬ ベース組
1
45 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(3)
46 400-00428 CTRL UNIT BASE
ＣＴＲＬ ユニットベース
(1)
47 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
48 #02 E6600-729-0A0 ADJUSTER FOOT N ASM. アジャストフット Ｎ 組 4
49 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(9)
50 SM-6082502-TN SCREW
六角穴ボルト
(3)
51 E6600-729-000 ADJUSTER FOOT N
アジャストフット Ｎ
(1)
52 400-13306 FLICTION PLATE
フリクションプレート
(3)
53 400-13307 FP PUSHER ＦＰ プッシャ (3)
54 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(3)
55 400-01555 INPUT TERMINAL ASSY
入力端子台組
1
56 100-04109 GROUND MARK
グランドマ−ク
(2)
57 CM-2001000-01 PE MARK LABEL
ＰＥ マークシール
(1)
58 HK-0694900-0A BLOCK TERMINAL ブロックターミナル (1)
59 HK-0694900-00 BLOCK TERMINAL
ブロックターミナル
(1)
60 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(3)
61 400-00530 CARRIER RAIL 75
キャリアレール７５
(1)
62 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
63 HK-0691900-0B BLOCK TERMINAL ブロックターミナル (2)
64 400-01556 SMEMA BR ASSY
スメマブラケット組
1
65
#01
400-15596 SMEMA BR ASSY(EN)
スメマブラケット組（ＥＮ）
1
66 400-00497 I F PANEL L
Ｉ ／ Ｆ パネル Ｌ
(1)
67 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
68 SL-4030881-SC SCREW M3 L=8 座金付きなべ小ねじ Ｍ ３ Ｌ ＝８ (4)
69
#01
HK-0429901-4A CAP
キャップ
(1)
70 400-01557 MTC IF PANEL R ASSY
ＭＴＣ インターフェイスパネル Ｒ 組
1
71
#01
400-15580 PANEL-R ASSY(EN)
パネル Ｒ 組（ＥＮ）
1
72 400-00498 I F PANEL R
Ｉ ／ Ｆ パネル Ｒ
(1)
73 #01 HE-0004500-00 INDICATION LIRGT 表示灯 (1)
74 E9221-729-0A0 PWR ON LIGHT ASM. パワー ＯＮ ライト組 (1)
75
#01
KX-0000001-60 DUST COVER
ダストカバー
(1)
76 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
77 E1026-729 -000 SMEMA LI GH T ANGLE L
スメマライトアングル Ｌ
(1)
78 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
79 SL-4030881-SC SCREW M3 L=8 座金付きなべ小ねじ Ｍ ３ Ｌ ＝８ (8)
80 PX-9500010-00 PLUG
止栓
(1)
81 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(2)
82 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
83 EA-9635B00-00 SOCKET
ＨＤ ジャック ソケット
(2)
84 PJ-2300062-00 UNION 隔壁用ユニオン (1)
85
#01
HK-0429901-4A CAP
キャップ
(1)
86
#01
HK-0429900-7A CAP
キャップ
(1)
87
#01
HK-0528905-0B DUST COVER
ダストカバー
(1)
88
#01
HK-0233902-50 DUST CAP
ダストキャップ
(1)
