KE2050、2060 Parts List.pdf.pdf - 第90页
- 85 - 43 . P W B CO NVE Y O R CO MP ON ENT S ( 13 ) 基板搬送関係（１３） 6 7 8 5 10 9 15 16 17 1 2 3 4 13 12 14 11 18 19 20
- 84 -
NOTE( 注記 ) #01....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
#02....FOR 2060M,2060RM ２０６０ Ｍ，２０６０ ＲＭ 用
#03....FOR 2050L,2050RL,2055RL,2060L, ２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ，２０６０ Ｌ，
2060RL,2060E,2060RE ２０６０ ＲＬ，２０６０ Ｅ，２０６０ ＲＥ 用
#04....FOR 2050L,2050RL,2055RL,2060L,2060RL ２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ，２０６０ Ｌ，
２０６０ ＲＬ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 NM-6050001-SC NUT M5 六角ナット Ｍ ５ Ｘ ０．８ １種 2
2 #03 NM-6050001-SC NUT M5 六角ナット Ｍ ５ Ｘ ０．８ １種 4
3 400-00948 C ON VEYOR B ASE コンベアベース 1
4 #03 400-01024 CONVEYOR BASE(L) コンベアベース（Ｌ） 1
5 400-00921 BEARING SLEEVE ASM.
ベアリングスリーブ組
4
6 400-00923 BU B AL L S CRE W
ＢＵ ボールスクリュ
(1)
7 400-00924 C LA MP HO LDER
クランプホルダー
(1)
8 400-00925 SHA FT HOLD ER
シャフトホルダー
(1)
9 400-00926 T IMIN G PULLEY B
タイミングプーリ Ｂ
(1)
10 E4155-729-000 NUT (M40X1.5)
ナット（Ｍ ４０ Ｘ １．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT
座金付き六角穴ボルト
(1)
13 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(2)
14 SM-6051602-TN BOLT 六角穴ボルト (4)
15 400-00922 BEARING SLEEVE ベアリングスリーブ (1)
16 400-00928 TORQUE SUPPORT ASM. トルクサポート組 1
17 400-00929 TORQUE SUPPORT トルクサポータ (1)
18 E4141-729-000 TORSION SPRING トーションスプリング (1)
19 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
20 400-00930 TIMING PULLEY A ASM.
タイミングプーリ Ａ 組
(1)
21 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
22 400-00932 PULLEY COLLAR
プーリカラー
(1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(1)
25 SB-1100004-00 BALL BEARING
ボ−ルベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10
六角ナット Ｍ １０ ２種
(1)
28 SB-1100004-00 BALL BEARING ボ−ルベアリング (1)
29 SM-8050852-TP SCREW M5 L=8 止めねじ Ｍ ５ Ｌ ＝８ (2)
30 E9432-729-0A0 BU MOTOR ASM. ＢＵ モ−タ組 1
31 400-00934 ENCODER BRACKET ASM. エンコーダブラケット組 1
32 400-00935 ENCODER BRACKET エンコーダブラケット (1)
33 E4131-729-000 TIMING PULLEY EA
タイミングプーリ ＥＡ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX -003670 0-0A B USH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
39 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
41 RC-0740811-KP C -RING
Ｃ 形止め輪 ８
(1)
42 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
43 400-00937 TENSION SUPPORT ASM. テンションサポータ組 1
44 GAW-02121000 PULLEY 回転プーリ (1)
45 400-00939 TENSHION SHAFT テンションシャフト (1)
46 SB-1100005-00 BEARING ころがり軸受 (2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(2)
49 400-00938 TENSION SUPPORT
テンションサポータ
(1)
50 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
2
51
#03
M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
4
52 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
2
53 E2761-721-000 BUSH SUPPORT
ブッシュサポート
2
54 SL-6062542-TN SCREW
座金付き六角穴ボルト
4
55 SB-8160001-00 BEARING
ころがり軸受
1
56 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
12
57 400-00947 TIMING BELT タイミングベルト 1
58 #03 400-01023 TIMING BELT(L) タイミングベルト（Ｌ） 1
59 SL-6051492-TN BOLT 座金付き六角穴ボルト 2
60 SL-6051492-TN BOLT 座金付き六角穴ボルト 2
61 HX-0029400-00 FIXED BASE
固定ベース
4
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
2
63
#03
SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
4
64 SL-6051442-TN BOLT
座金付き六角穴ボルト
4
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
66 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
67
#02
400-11567 BU PLATE ASM.
ＢＵ プレート組
1
68
#01
400-01867 BU PLATE R ASM(E)
ＢＵ プレート Ｒ 組（Ｅ）
1
69
#04
400-11569 BU PLATE R ASM(L)
ＢＵ プレート Ｒ 組（Ｌ）
1
70
#02
400-00943 BU PLATE
ＢＵ プレート
(1)
71 #01 400-01868 BU PLATE(E) ＢＵ プレート（Ｅ） (1)
72 #04 400-01020 BU PLATE(L) ＢＵ プレート（Ｌ） (1)
73 #02 400-00944 SIDE BEAM サイドビーム (1)
74 #01 400-01869 SIDE BEAM(E) サイドビーム（Ｅ） (1)
75
#04
400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
76 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
77 SM-8040412-TP SET SCREW M4 L=4
止めねじ
2
78
#02
400-11568 BU PLATE ASM.
ＢＵ プレート組
1
79
#01
400-01867 BU PLATE R ASM(E)
ＢＵ プレート Ｒ 組（Ｅ）
1
80
#04
400-11570 BU PLATE L ASM(L)
ＢＵ プレート Ｌ 組（Ｌ）
1
81
#02
400-00943 BU PLATE
ＢＵ プレート
(1)
82
#01
400-01868 BU PLATE(E)
ＢＵ プレート（Ｅ）
(1)
83
#04
400-01020 BU PLATE(L)
ＢＵ プレート（Ｌ）
(1)
84
#02
400-00944 SIDE BEAM
サイドビーム
(1)
85 #01 400-01869 SIDE BEAM(E) サイドビーム（Ｅ） (1)
86 #04 400-01021 SIDE BEAM(L) サイドビーム（Ｌ） (1)
87 SL-6051492-TN BOLT 座金付き六角穴ボルト (4)
88 SM-4040801-SC SCREW M4X0.7 L=8 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ 3
89
#02
400-00941 BU TABLE
ＢＵ テーブル
1
90
#01
400-01865 BU TABLE(E)
ＢＵ テーブル（Ｅ）
1
91
#04
400-01018 BU TABLE(L)
ＢＵ テーブル（Ｌ）
1
92 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
12
93 HX-0034400-00 HARNESS PARTS
束線パーツ
3
94
#04
HX-0029400-00 FIXED BASE
固定ベース
3
95 SL-6041242-TN BOLT
座金付き六角穴ボルト
12
96 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
97 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
- 85 -
43.PWB CONVEYOR COMPONENTS (13)
基板搬送関係（１３）
6
7
8
5
10
9
15
16
17
1
2
3
4
13
12
14
11
18
19
20

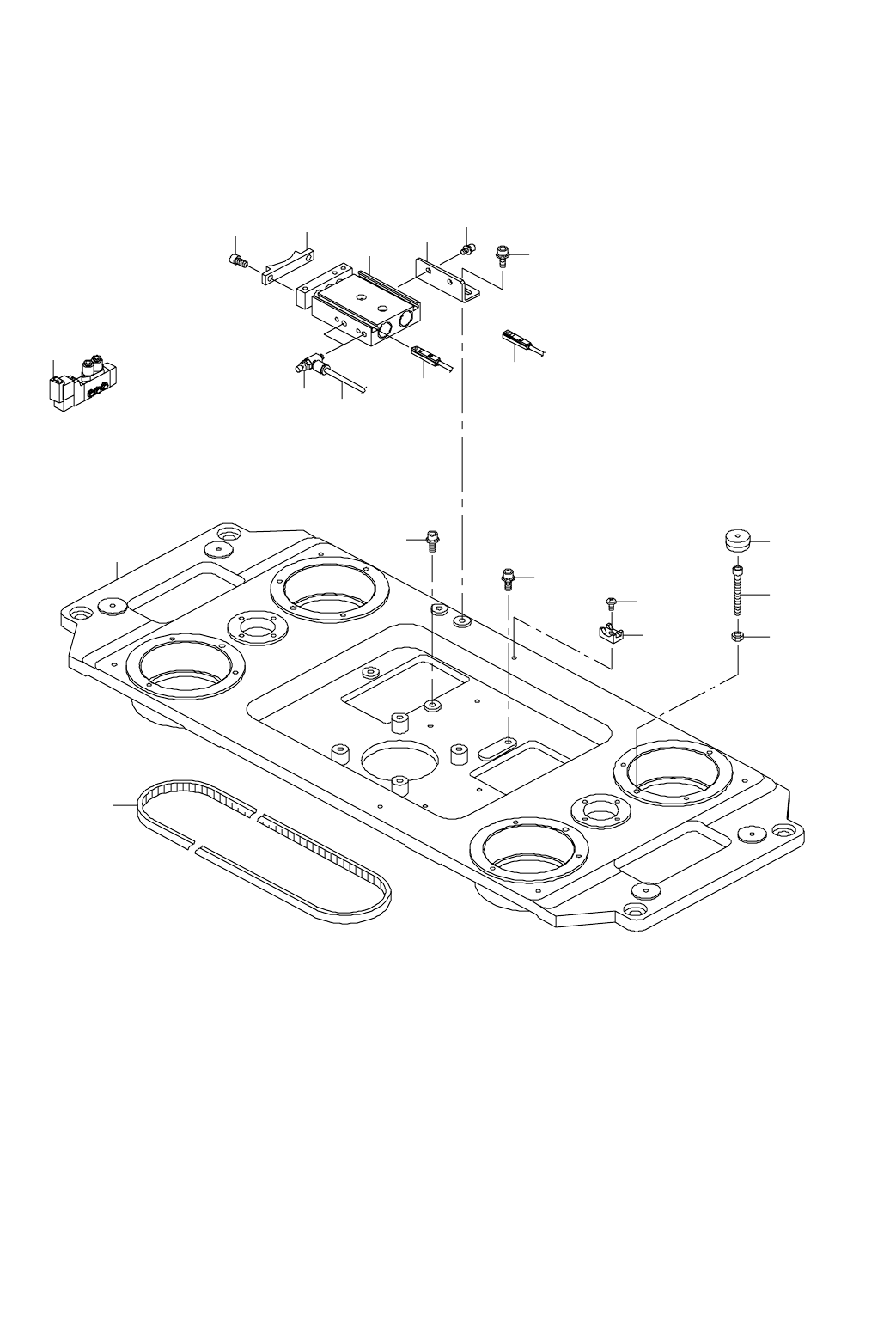

- 86 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-02343 BU LOCK CABLE ASM(EN)
ＢＵ ロックセンサーケーブル組（ＥＮ）
1
2
#01
400-02241 BU LOCK SENS ASM.
ＢＵ ロックセンサ組
1
3
#01
400-00970 BU STOPER(EN)
ＢＵ ストッパ
1
4
#01
SM-6051002-TN BOLT
六角穴ボルト
2
5
#01
PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
1
6
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
7
#01
400-00971 BU STOPER BRACKET(EN)
ＢＵ ストッパブラケット
1
8
#01
SL-6051492-TN BOLT
座金付き六角穴ボルト
4
9
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
2
10
#01
PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
11
#01
PV-1502090-00 5 PORT SOLENOID VALVE
５ポート電磁弁
1
12 HX-0029400-00 FIXED BASE
固定ベース
4
13 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
14 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
1
15 400-01023 TIMING BELT(L)
タイミングベルト（Ｌ）
1
16 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
17 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
18 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
4
19 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
4
20 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
4
