- 13 - 7 . CA L BL O CK C OM PO NE N TS ＣＡＬ ブロック関係 3 4 1 4 8 8 21 22 12 13 15 16 14 18 19 20 11 23 31 30 28 29 27 32 17 2 10 9 24 26 33 53 54 34 35 36 37 38 39 44 42 44 45 48 47 46 48 43 47 40 41 49 52 50 50 51 3 7 6 7 5
- 12 -
NOTE( 注記 ) #01....FOR EN(2050,2050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ，
2060,2060R) ２０６０，２０６０ Ｒ）用
#02....FOR 2050RE,2055RE,2060RE,2060E ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ ＲＥ, ２０６０ Ｅ 用
#03....FOR 2050C ２０５０ Ｃ 用
#04....FOR 2060,2060R ２０６０，２０６０ Ｒ 用
#05....FOR 2050,2050R,2055R ２０５０，２０５０ Ｒ，２０５５ Ｒ 用
#06....OPTIONAL PARTS オプション部品
#07....UNTIL M/C REV.J Ｍ ／ Ｃ ＲＥＶ．Ｊ まで
USE HARD DISK CORRESPONDING このシステム対応のハードディスク使用のこと
TO THIS SYSTEM
#08....AFTER M/C REV.K Ｍ ／ Ｃ ＲＥＶ．Ｋ 以降
USE HARD DISK CORRESPONDING このシステム対応のハードディスク使用のこと
TO THIS SYSTEM
#09....EXCEPT 2050C ２０５０ Ｃ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL カバースタッド ＲＬ (4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(4)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
7 400-00411 Y AXIS SENSOR BR ASSY Ｙ 軸センサブラケット組 1
8 400-00509 SENSOR BRACKET L
センサブラケット Ｌ
(1)
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
10 400-00510 SENSOR BRACKET R
センサブラケット Ｒ
(1)
11 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
12 PS-0500202-KP SPRING PIN 5X20 スプリングピン ５．０ Ｘ ２０ (2)
13 400-00413 FEEDER FLOAT SENS ASSY
フィーダ浮きセンサ総組
1
14 401-53654 FD-FLOAT(FR) SENS SET ASM
フィーダ浮きセンサ（ＦＲ）セット組
(1)
15 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(16)
16 EA-9500B01-00 CABLE BAND
束線バンド
(8)
17 401-53653 FD-FLOAT(FF) SENS SET ASM フィーダ浮きセンサ（ＦＦ）セット組 (1)
18 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
19 401-53653 FD-FLOAT(FF) SENS SET ASM
フィーダ浮きセンサ（ＦＦ）セット組
(1)
20 401-53654 FD-FLOAT(FR) SENS SET ASM
フィーダ浮きセンサ（ＦＲ）セット組
(1)
21 400-01651 FSD BRACKET
ＦＳＤ ブラケット
(4)
22 401-53655 FD-FLOAT(RF) SENS SET ASM フィーダ浮きセンサ（ＲＦ）セット組 (1)
23 401-53656 FD-FLOAT(RR) SENS SET ASM
フィーダ浮きセンサ（ＲＲ）セット組
(1)
24 401-53655 FD-FLOAT(RF) SENS SET ASM
フィーダ浮きセンサ（ＲＦ）セット組
(1)
25 401-53656 FD-FLOAT(RR) SENS SET ASM
フィーダ浮きセンサ（ＲＲ）セット組
(1)
26 400-00414 FEEDER SENS ASSY
フィーダ検出センサ組
1
27 401-53657 FD SENS SET ASM フィーダ検出センサセット組 (1)
28 EA-9500B01-00 CABLE BAND
束線バンド
(2)
29 E2158-729-000 FS BRACKET
ＦＳ ブラケツト
(2)
30 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
31 401-53657 FD SENS SET ASM
フィーダ検出センサセット組
(1)
32 #03 400-18815 BASE COVER SEALING R(C) ベースカバーシーリング Ｒ（Ｃ） 1
33
#03
SL-6061292-TN SCREW
座金付き六角穴ボルト
4
34 400-01583 BANK PCB F ASSY
バンク基板フロント組
1
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
36 400-00504 BANK PCB COVER F
バンク基板カバー Ｆ
(1)
37 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
38 400-01951 BANK/FPI-F PCB ASM. ＢＡＮＫ ／ ＦＰＩ − Ｆ 基板組 (1)
39
#04
400-01570 CPCI BORD ASSY
ＣＰＣＩ 基板組
1
40
#05
400-00543 CPCI BORD ASSY(50)
ＣＰＣＩ 基板組（５０）
1
41 E9610-729-000 MCM(1 SHAFT)
ＭＣＭ（１軸）
(1)
42 400-03259 XMP CPCI
ＸＭＰ 基板
(1)
43 400-03313 BUS-BRIDGE BOARD バスブリッジ基板 (1)
44
#07
400-03280 CPU BOARD
ＣＰＵ 基板
(1)
45
#08
400-44475 CPU BOARD
ＣＰＵ ボード
(1)
46 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
(1)
47 400-01581 CARRY BASE ASSY
キャリーベース組
1
48 #01 400-00463 CARRY BASE ASSY(EN) キャリーベース組（ＥＮ） 1
49 400-00502 CARRY PCB BRACKET
ＣＡＲＲＹ − ＰＣＢ ブラケット
(1)
50 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
51 400-01947 CARRY PCB ASM.
ＣＡＲＲＹ 基板組
(1)
52 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
53 HM-0013200-00 MOTOR DRIVER モータドライバ (1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(5)
56 400-00500 BASE COVER SEALING F
ベースカバーシーリング Ｆ
(1)
57
#02
400-18882 BANK PCB R ASSY (E)
バンク基板リア組（Ｅ）
1
58 E1017-715-000 BASE COVER CUSHION A ベースカバー クッション Ａ (1)
59 #02
400-18461 COVER SEALING R(E)
カバーシーリング Ｒ（Ｅ）
(1)
60
#09
400-01584 BANK PCB R ASSY
バンク基板リア組
(1)
61 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
62 400-01949 BANK/FPI-R PCB ASSY
ＢＡＮＫ ／ ＦＰＩ − Ｒ 基板組
(1)
63 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ (2)
64 400-00501 BASE COVER SEALING R
ベースカバーシーリング Ｒ
(1)
65 400-00503 BANK PCB BRACKET
ＢＡＮＫ − ＰＣＢ ブラケット
(1)
66
#06
400-29039 N-VERIFY I/F PCB ASM
Ｎ − ＶＥＲＩＦＹ Ｉ／Ｆ基板組
1
67 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
- 13 -

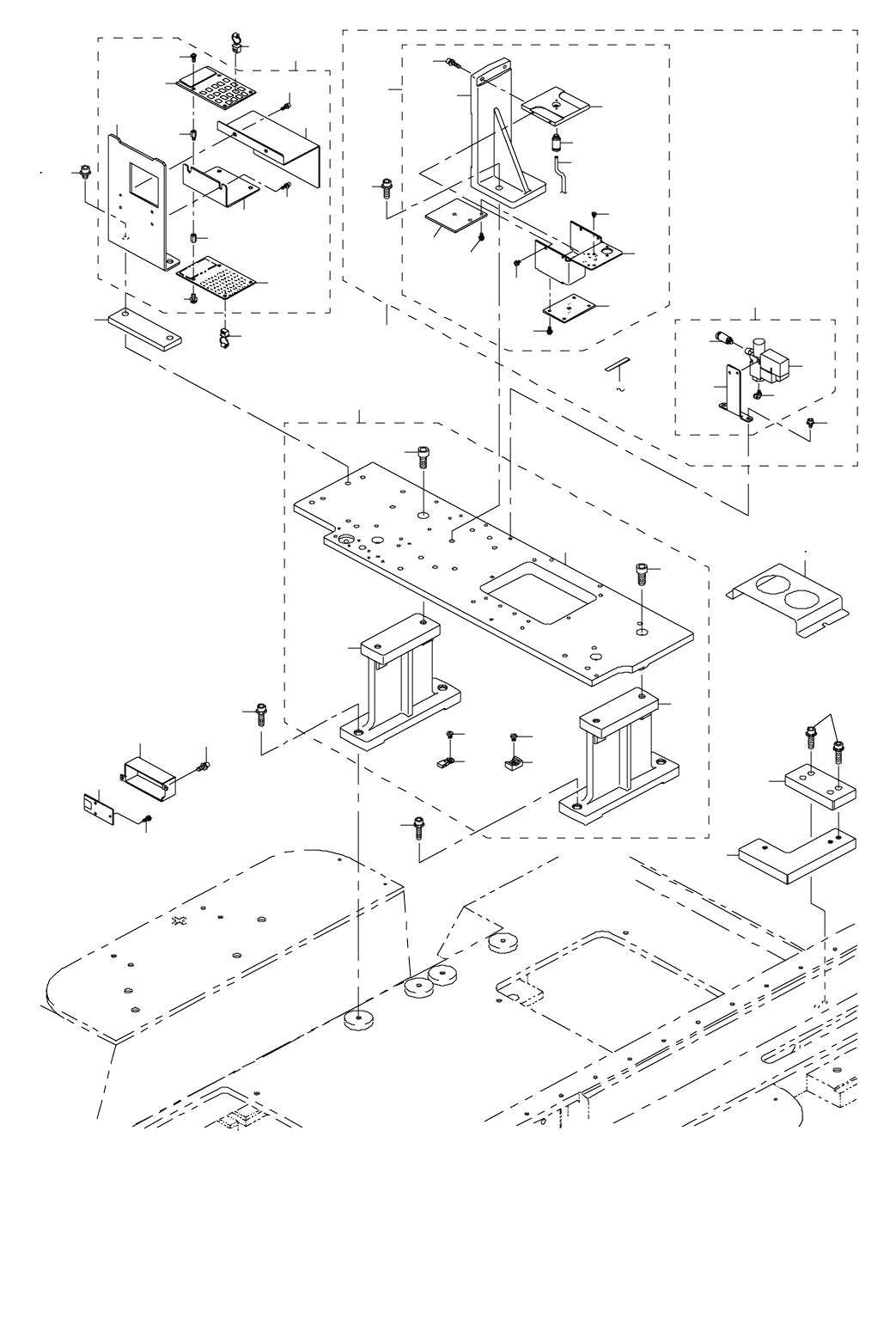

7. CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
3
4
1
4
8
8
21
22
12
13
15
16
14
18
19
20
11
23
31
30
28
29
27
32
17
2
10
9
24
26
33
53
54
34
35
36
37
38
39
44
42
44
45
48
47
46
48
43
47
40
41
49
52
50
50
51
3
7
6
7
5
- 14 -
NOTE( 注記 ) #01....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用
#02....FOR 2050C ２０５０ Ｃ 用
#03....FOR 2060(HC),2060(EC) ２０６０（ＨＣ），２０６０（ＥＣ）用
#04....EXCEPT 2060(HC),2060(EC) ２０６０（ＨＣ），２０６０（ＥＣ）を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45988 BASE BRIDGE ASM
ベースブリッジ組
1
2 400-45987 BASE BRIDGE A
ベースブリッジ Ａ
(1)
3 400-00633 BASE BRIDGE B
ベースブリッジ Ｂ
(2)
4 SM-6082502-TP SCREW M8 L=25
六角穴ボルト
(4)
5 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
6 HX-0029400-00 FIXED BASE
固定ベース
(5)
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(7)
8 SL-6062592-TN SCREW
座金付き六角穴ボルト
4
9 400-00643 CAL BLOCK UNIT
キャルブロック組
1
10 400-00650 CAL BLOCK ASSY
キャルブロック組
(1)
11 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
12 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
13 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.2)
14 400-00644 CAL SIDE COVER
キャルサイドカバー
(1)
15 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
16 E3605-721-000 CAL DIFFUSER
ＣＡＬ ディフューザ
(1)
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
18 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
19 E8609-721-0A0 CAL BLOCK CIRCUIT BOARD ASM.
ＣＡＬ ブロック基板組
(1)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
21 400-00646 CAL STAND
キャルスタンド
(1)
22 400-00647 CAL PLATE
ＣＡＬ プレート
(1)
23 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
24 E2061-760-000 SHIM A
シム Ａ
(1)
25 E2062-760-000 SHIM B
シム Ｂ
(1)
26 E2063-760-000 SHIM C
シム Ｃ
(1)
27 400-00642 CAL VACUUM UNIT
キャルバキュームユニット
(1)
28 PJ-3040405-05 ELBOW
エルボユニオン
(1)
29 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
30 400-02125 CAL VCUM SV ASM.
ＣＡＬ ＶＣＵＭ ＳＶ 組
(1)
31 400-00649 CAL EJECTOR STAY
ＣＡＬ エジェクタステイ
(1)
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
34 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
3
35 400-11418 DUSTPROOF COVER NC
ダストプルーフカバー ＮＣ
1
36 400-11419 DUSTPROOF COVER HC
ダストプルーフカバー ＨＣ
1
37
#01
400-16709 BASE BRIDGE STAY A
ベースブリッジステイ Ａ
1
38
#01
400-16710 BASE BRIDGE STAY B
ベースブリッジステイ Ｂ
1
39
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
4
40 400-01302 TRANSFER STATION ASM
トランスファステーション組
1
41 400-08909 CHIP BOX HANGER
チップボックスハンガー
(1)
42 400-08907 TRANSFER STATION BRACKET
トランスファーステイションブラケット
(1)
43 400-08908 TRANSFER STATION COVER
トランスファーステイションカバー
(1)
44 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
45 HX-0007900-0B SPACER
スペ−サ−
(4)
46 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(4)
47 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
48 400-01964 CARRY SENSOR RELAY PCB ASM.
キャリーセンサリレー基板組
(2)
49
#04
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50
#02
400-02353 SENSOR SIGNALSHORT WIRE ASM C
センサー信号ショート束線組（Ｃ）
2
51
#03
400-49214 CHIP BOX SPACER HC/EC
チップボックススペーサー ＨＣ ／ ＥＣ
1
52
#03
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
53 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバ−
1
54 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
1
