- 89 -
OPTION
オプション
45.CONVEYOR (W) COMPONENTS
コンベア（Ｗ）関係
19
19
19
19
19
19
19
19
19
20
20
1
2
22
3 4
9 10
5 6
7 8
11 12
13 14
15
16
17
18
17 18
21
23
31
25
27
29
28
30
32
36
37
39
38
40
15
16
19
19
19
26
26
34
35
24
31
33
- 90 -
NOTE( 注記 ) #01....FOR 2050(WEN),2060(WEN), ２０５０（ＷＥＮ），２０６０（ＷＥＮ），
2050R(WEN),2055R(WEN), ２０５０ Ｒ（ＷＥＮ），２０５５ Ｒ（ＷＥＮ），
2060R(WEN) ２０６０ Ｒ（ＷＥＮ）用
#02....FOR 2050(LEN),2060(LEN), ２０５０（ＬＥＮ），２０６０（ＬＥＮ），
2050R(LEN),2055R(LEN), ２０５０ Ｒ（ＬＥＮ），２０５５ Ｒ（ＬＥＮ），
2060R(LEN) ２０６０ Ｒ（ＬＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-01392 CONVEYOR COVER(W,EN)ASSY
搬送カバー（Ｗ）組
1
2
#02
400-01391 CONVEYOR COVER(L)ASSY
搬送カバー（Ｌ）組
1
3
#01
400-81646 CONVEYOR COVER L(W,EN)
搬送カバー L（Ｗ，ＥＮ）
(1)
4
#02
400-01478 CONVEYOR COVER L(L,EN)
搬送カバー Ｌ（Ｌ，ＥＮ）
(1)
5
#01
400-01486 CONVEYOR SIDE COVER L(W,EN)
搬送サイドカバー Ｌ（Ｗ，ＥＮ）
(1)
6
#02
400-01482 CONVEYOR SIDE COVER L(L,EN)
搬送サイドカバー Ｌ（Ｌ，ＥＮ）
(1)
7
#01
400-01489 CONVEYOR UPPER COVER L(W,EN)
搬送上カバー Ｌ（Ｗ，ＥＮ）
(1)
8
#02
400-01483 CONVEYOR UPPER COVER L(L,EN)
搬送上カバー Ｌ（Ｌ，ＥＮ）
(1)
9
#01
400-81647 CONVEYOR COVER R(W,EN)
搬送カバー Ｒ（Ｗ，ＥＮ）
(1)
10
#02
400-01497 CONVEYOR COVER R(L,EN)
搬送カバー Ｒ（Ｌ，ＥＮ）
(1)
11
#01
400-01492 CONVEYOR SIDE COVER R(W,EN)
搬送サイドカバー Ｒ（Ｗ，ＥＮ）
(1)
12
#02
400-01498 CONVEYOR SIDE COVER R(L,EN)
搬送サイドカバー Ｒ（Ｌ，ＥＮ）
(1)
13
#01
400-01495 CONVEYOR UPPER COVER R(W,EN)
搬送上カバー Ｒ（Ｗ，ＥＮ）
(1)
14
#02
400-01499 CONVEYOR UPPER COVER R(L,EN)
搬送上カバー Ｒ（Ｌ，ＥＮ）
(1)
15 400-01484 CONVEYOR SHUTTER U(L,EN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
16 400-01485 CONVEYOR SHUTTER B(L,EN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
17
#01
400-01494 CONVEYOR COVER STOPPER(W,EN)
搬送カバーストッパ（Ｗ，ＥＮ）
(2)
18
#02
400-01493 CONVEYOR COVER STOPPER(EN)
搬送カバーストッパ（ＥＮ）
(2)
19 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(24)
20 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
21 E5721-729-000 LABEL
荷重禁止シール
(2)
22 400-01490 TAPE
テープ
(2)
23 400-00784 CONVEYOR_EXTENSION(W)ASM
コンベア延長（Ｗ）組
1
24 400-00785 RAIL F(W)
レール Ｆ（Ｗ）
(2)
25 400-00786 RAIL R(W)
レール Ｒ（Ｗ）
(2)
26 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
27 400-00787 RAIL PLATE F(W)
レールプレート Ｆ（Ｗ）
(2)
28 400-00788 RAIL PLATE R(W)
レールプレート Ｒ（Ｗ）
(2)
29 400-00791 JOINT PLATE F(W)
ジョイントプレート Ｆ（Ｗ）
(4)
30 E2176-725-000 JOINT PLATE R(100)
ジョイントプレート Ｒ（１００）
(4)
31 SL-6041292-TN SCREW
座金付き六角穴ボルト
(16)
32 400-00789 PWB GUID EX(W)
ＰＷＢ ガイド ＥＸ（Ｗ）
(4)
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
(8)
34 400-00790 CONVEYOR BELT EX(W)
コンベアベルト ＥＸ（Ｗ）
(4)
35 400-00863 CONVEYOR BELT S
コンベアベルト Ｓ
(4)
36 E2125-721-000 PWB GUIDE PLATE RB
ＰＷＢ ガイドプレート ＲＢ
(1)
37 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
38 400-00885 Y_PUSHER_ASM
Ｙ プッシャ組
(1)
39 PJ-0460590-05 CONNECTOR
バーブ継手
(1)
40 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.2)
- 91 -

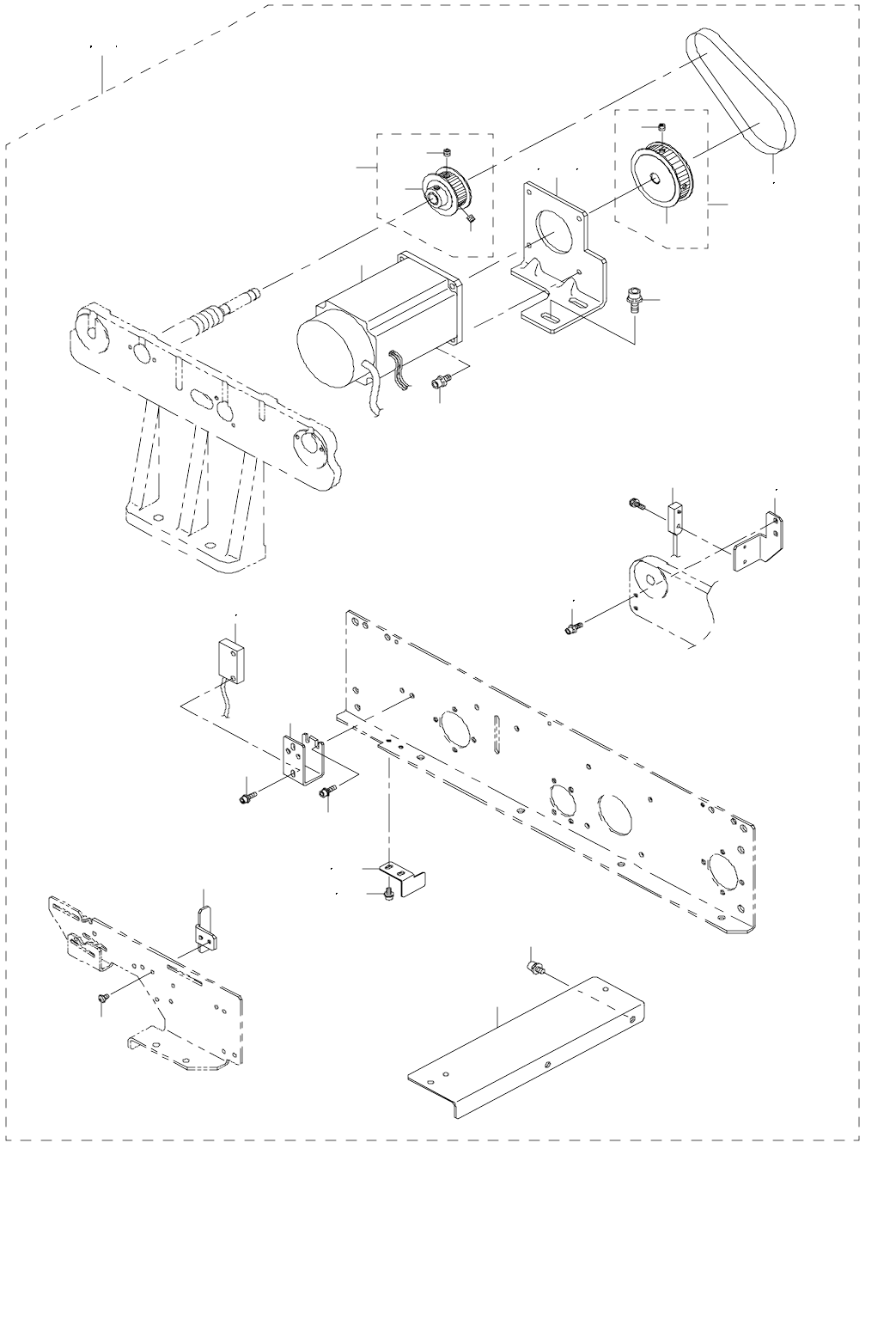

46.AWC COMPONENTS
ＡＷＣ 関係
16 34
14 32
6
17 19
18
15
33
10
7
11
12
22 23
29
4
8
13
31
5
9
27 28 30
24
20
21
25
1 2 3
26
35
36
