KE2050、2060 Parts List.pdf.pdf - 第107页
- 10 2 - N OT E ( 注記 ) #01 ....T YPE N C ＮＣ 仕様 # 0 2 ....T YPE E C , HC ＥＣ，ＨＣ 仕様 REF .NO N O T E PART NO D E S C R I P T I O N 品 名 Q ty 1 #0 2 E6500-729-000 CO PLA SENSOR BR ACKE T 2025 コプラセンサブラケット２０２５ 1 2 S L-6 062 092 …
- 101 -

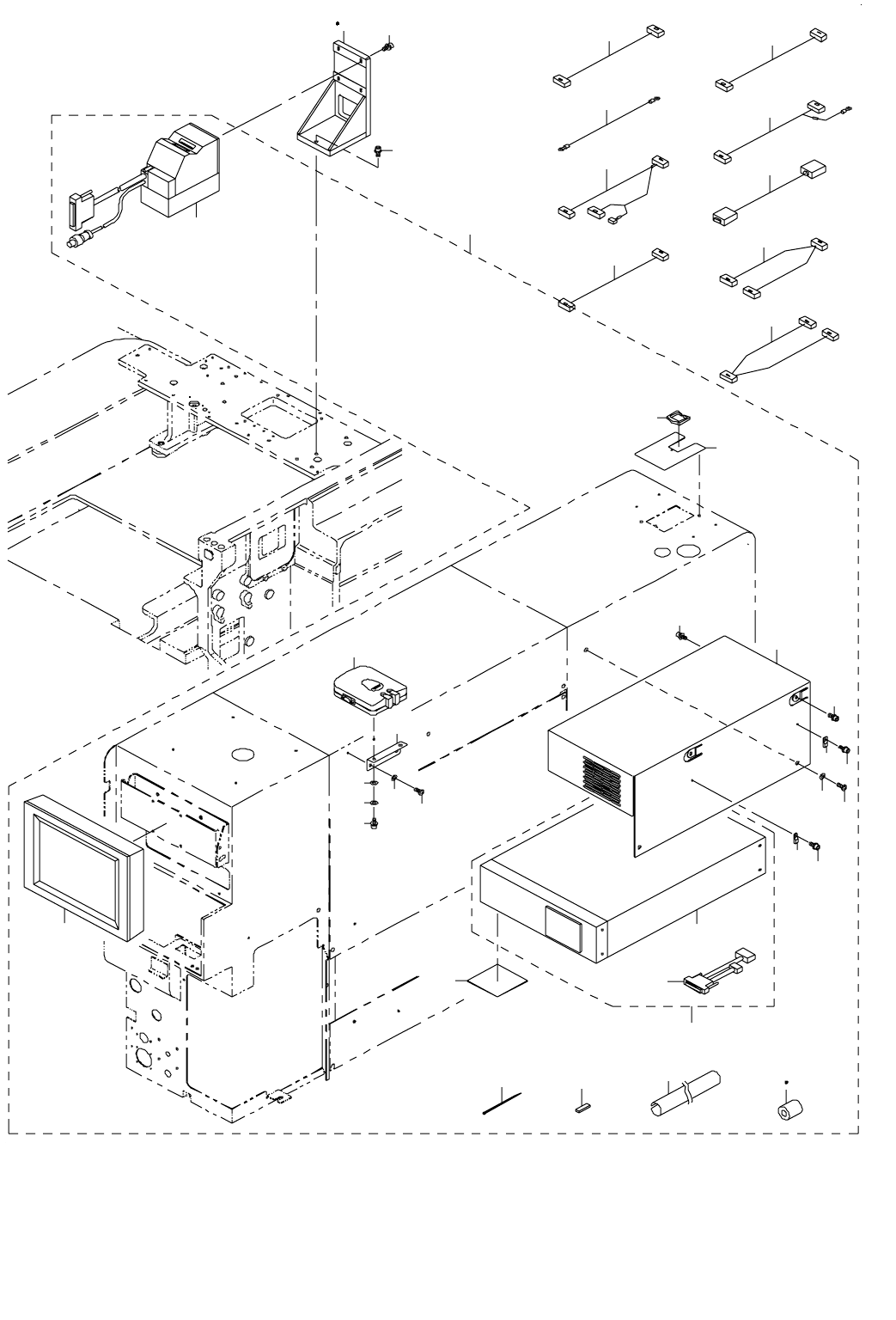

51.COPLANARITY UNIT
コプラナリティユニット
1 36
2
3
21
22
20
19
18
17
16
28
11
26
15
4
13
14
27
29
30
31
32
33
34
35
38
37
6
7
12
5
24
8
9
10
10
8
9
18
25
23
23
- 102 -
NOTE( 注記 ) #01....TYPE NC ＮＣ 仕様
#02....TYPE EC, HC ＥＣ，ＨＣ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
E6500-729-000 COPLA SENSOR BRACKET 2025
コプラセンサブラケット２０２５
1
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
3 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
4 400-01717 COPLANALITY SUB UNIT
コプラナリティーサブユニット
1
5 400-46150 COPLANARITY PC COVER
コプラナリティ ＰＣ カバー
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(2)
7 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(2)
8 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
9 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
10 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
11 HN-0014900-0A CLAMP FILTER
クランプフィルタ
(3)
12 E1049-729-000 ADJUSTER RUBBER SHEET
アジャスタゴムシート
(2)
13 400-01719 COPLANALITY COVER B
コプラナリティーカバー Ｂ
(1)
14 HX-0055600-00 EDGE SADDLE
エッジサドル
(1)
15 400-28131 LCD DISP
アナログ ＬＣＤ モニタ
(1)
16 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(20)
17 E9676-729-000 VGA TRANSFER SWITCH
ＶＧＡ 切換器
(1)
18 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
19 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
20 400-01720 VGA SWITCH BRACKET
ＶＧＡ スイッチブラケット
(1)
21 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
22 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
23 400-46680 COPLANARITY UNIT ASM
コプラナリティユニット組
(1)
24 400-63760 COPLANARITY UNIT
コプラナリティユニット
(1)
25 400-63761 COPLA_SENSOR_CABLE
コプラセンサケーブル
(1)
26 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(4)
27 E2156-998-000 COPLA HORIZONTAL FEED SHAFT
コプラ水平出し治具
(1)
28 400-03305 SHIELDING TUBE
シールディングチューブ
(1)
29 400-02289 COPLA I F CABLE ASM.
コプラ Ｉ ／ Ｆ ケーブル組
1
30 400-02290 COPLA RS232C CABLE ASM.
コプラ ＲＳ ２３２ Ｃ ケーブル組
1
31 400-02291 COPLA SENSOR POWER CABLE ASM.
コプラセンサ電源ケーブル組
1
32 400-02292 COPLA AC POWER RELAY CABLE ASM
コプラ ＡＣ 電源中継ケーブル組
1
33 400-02293 COPLA VGA CABLE ASM.
コプラ ＶＧＡ ケーブル組
1
34 400-02295 COPLA TOUCH VGA CABLE ASM.
コプラ ＶＧＡ タッチケーブル組
1
35 400-02296 COPLA TOUCH VGA EXT CABLE ASM.
コプラ拡張 ＶＧＡ ケーブル組
1
36
#01
E6501-729-000 COPLA SENSOR BRACKET 12
コプラセンサブラケット１２
1
37 E9858-729-0A0 COPLA AC POWER CABLE ASM.
コプラ ＡＣ 電源ケーブル組
1
38 400-02332 COPLA FG WIRE ASM.
コプラ ＦＧ ケーブル組
1
- 103 -
52.FPI COMPONENTS
ＦＰＩ 関係
4
5
5
6
7
8
9
12
13
14
15
16
18
3
2
19
19
20
20
20
20
33
34
32
38
23
24
25
36
26
27
28
29
31
30
35
40
41
39
41
25
22
21
37
1
10
17
11
