- 62 - NO TE( 注記 ) # 01....F OR 2050L ,2050RL,2060L ,2060R L ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，２０６０ ＲＬ 用 # 02....F OR 2050RE, 2055RE,20 60E,2060 RE ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，２０６０ ＲＥ 用 # 03....F OR 2050L ,2050RL,2060L ,2060R L, ２０５０ Ｌ，２…
- 61 -

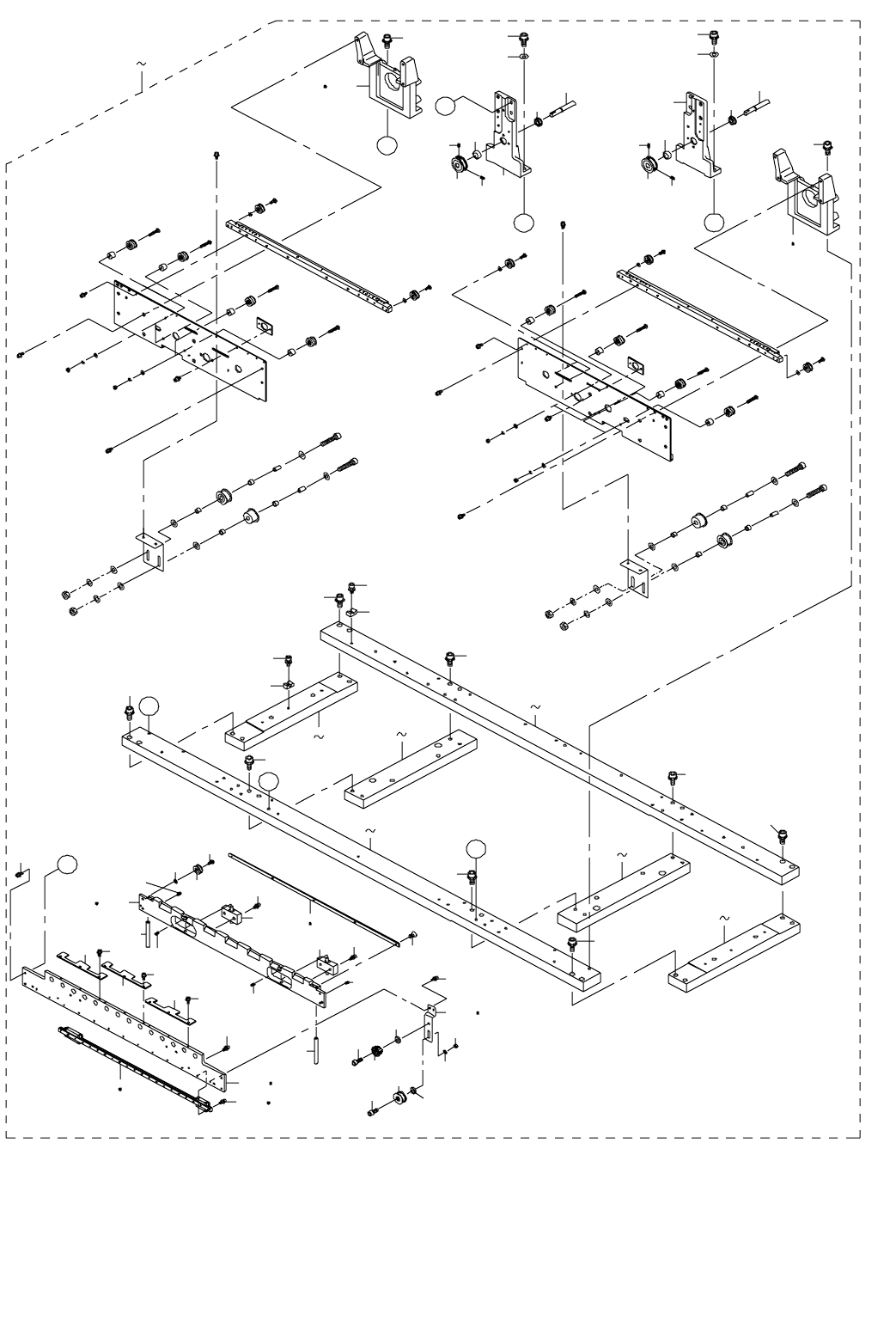

31.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
1 3
16
17
16
17
17
17
16
16
19
18
19
18
20
21
22
23
23
24
25
26
27
32
31
28
29
30
30
69
69
38
34
40
41
47
51
52
60
53
54
55
57
58
59
65
70
A
A
B
C
D
B
C
D
39
39
39
40
40
35
35
38
34
41
42
67
68
67 68
10 12
13 15
13 15
10 12
7 9
4 6
43 44
33 61
45 46
36 37
62 63
64
56
42
71
66
72
49
48
50
- 62 -
NOTE( 注記 ) #01....FOR 2050L,2050RL,2060L,2060RL ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，２０６０ ＲＬ 用
#02....FOR 2050RE,2055RE,2060E,2060RE ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，２０６０ ＲＥ 用
#03....FOR 2050L,2050RL,2060L,2060RL, ２０５０ Ｌ，２０５０ ＲＬ，２０６０ Ｌ，２０６０ ＲＬ，
2050RE,2055RE,2060E,2060RE ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，２０６０ ＲＥ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00795 CONVEYOR_RAIL_F_ASM.
コンベアレール Ｆ 組
1
2 #01 400-00993 CONVEYOR RAIL F ASM.(L) コンベアレール Ｆ 組（Ｌ） 1
3
#02
400-01830 CONVEYOR RAIL F ASM(E)
コンベアレール Ｆ 組（Ｅ）
1
4 400-00797 BASE BAR R
ベースバー Ｒ
(1)
5
#01
400-01038 BASE BAR R(L)
ベースバー Ｒ（Ｌ）
(1)
6
#02
400-01832 BASE BAR R(E)
ベースバー Ｒ（Ｅ）
(1)
7 400-00798 BASE BAR F ベースバー Ｆ (1)
8
#01
400-01039 BASE BAR F(L)
ベースバー Ｆ（Ｌ）
(1)
9
#02
400-01833 BASE BAR F(E)
ベースバー Ｆ（Ｅ）
(1)
10 400-39616 BASE BAR S
ベースバー Ｓ
(2)
11
#01
400-70087 BASE BAR S(L)
ベースバー Ｓ（Ｌ）
(2)
12 #02 400-70088 BASE BAR S(E) ベースバー Ｓ（Ｅ） (1)
13 400-00800 BASE BAR SS
ベースバー ＳＳ
(2)
14
#01
400-00996 BASE BAR SS(L)
ベースバー ＳＳ（Ｌ）
(2)
15
#02
400-01835 BASE BAR SS(E)
ベースバー ＳＳ（Ｅ）
(1)
16 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
17 SL-6063592-TN SCREW M6 L=35 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ (8)
18 HX-0029400-00 FIXED BASE
固定ベース
(15)
19 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(15)
20 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
21 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
22 E4547-729-000 MOTOR PULLEY (30) モ−タプ−リ（３０） (1)
23 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
24 SB-1080007-00 BEARING
ころがり軸受
(2)
25 E2414-700 -000 PULLEY COLL AR
減速プーリーカラー （Ｘ）
(1)
26 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
27 400-00805 RAIL STAND CR
レールスタンド ＣＲ (1)
28 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
29 E4547-729-000 MOTOR PULLEY (30)
モ−タプ−リ（３０）
(1)
30 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
31 SB-1080007-00 BEARING
ころがり軸受
(2)
32 E2414-700 -000 PULLEY COLL AR 減速プーリーカラー （Ｘ） (1)
33
#03
400-01043 RAIL GUID F(L)
レールガイド Ｆ（Ｌ）
(1)
34 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
35 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
36 400-00811 CONVEYOR RAIL FC
コンベアレール ＦＣ
(1)
37
#03
400-01044 CONVEYOR RAIL FC(L)
コンベアレール ＦＣ（Ｌ）
(1)
38 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
39 E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(3)
40 SL-6030892-TN SCREW
座金付き六角穴ボルト
(9)
41 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
42 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
43 400-00813 LINEAR WAY リニアウェイ (1)
44
#03
400-00998 LINEAR WAY(L)
リニアウェイ（Ｌ）
(1)
45 SM-6030802-TN BOLT
六角穴ボルト
(11)
46
#03
SM-6030802-TN BOLT
六角穴ボルト
(14)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(1)
48 E2111-715-0A0 CONVEYOR PULLEY ASM. 搬送プ−リ（組） (4)
49 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
50 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
51 400-00821 IDLER PLATE
アイドラープレート
(1)
52
#03
400-01046 IDLER PLATE(L)
アイドラープレート（Ｌ）
(1)
53 400-14928 PULLEY SPACER プーリスペーサ (1)
54 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
55 400-00824 IDLER ASM.
アイドラ組
(1)
56 SM-6041602-TN SCREW M4 X 16
六角穴ボルト
Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
57 400-14928 PULLEY SPACER
プーリスペーサ
(1)
58 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (1)
59 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
60 400-00822 GUIDE PULLEY ASM
ガイドプーリ組
(1)
61 400-00807 RAIL GUIDE F
レールガイド Ｆ
(1)
62 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
(1)
63 #03 E4365-729-000 CONVEYOR BELT GUIDE (E) 搬送ベルトガイド（Ｅ） (1)
64 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
65 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
66 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
67 E4196-729-000 RAIL STAND F
レールスタンド Ｆ
(2)
68 #01 400-01040 RAIL STAND F(L) レールスタンド Ｆ（Ｌ） (2)
69 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
70 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
71 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
72 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
- 63 -
32.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
3 5
18 19
6
7
8
12
14
13
15
16
17
12
14
13
31
33
32
17
16
15
60
61
22
24
37 38
29
28
30
26
27
12
14
13
36
35
34
62
1
25
31
33
32
31
33
32
31
33
32
36
35
34
45
44
47
44
42
42
46
45
48
49
44
40
44
42
54
55
56
54
55
56
43
57
57
58
59
54
42
46
44
44
54
54
52
53
52
50
51
52
41
53
52
54
47
20
20
A
B
C
12
14
13
D
B
C
D
A
29
28
30
39
2
10
9
11
43
10
11
9
21
