- 8 - N O TE( 注記 ) # 01.. .. FOR 2050,20 50 R ２０５０，２０５０ Ｒ 用 #0 2 ....F O R 20 50 , 20 50 R ,2055R ２０５０，２０５０ Ｒ，２０５５ Ｒ 用 #0 3 ....F O R 20 55 R ,2 06 0 ,2060R ２０５５ Ｒ，２０６０，２０６０ Ｒ 用 #0 4 ....F O R 20 60 , 20 60 R ２０６０，２０６０ Ｒ…
- 7 -

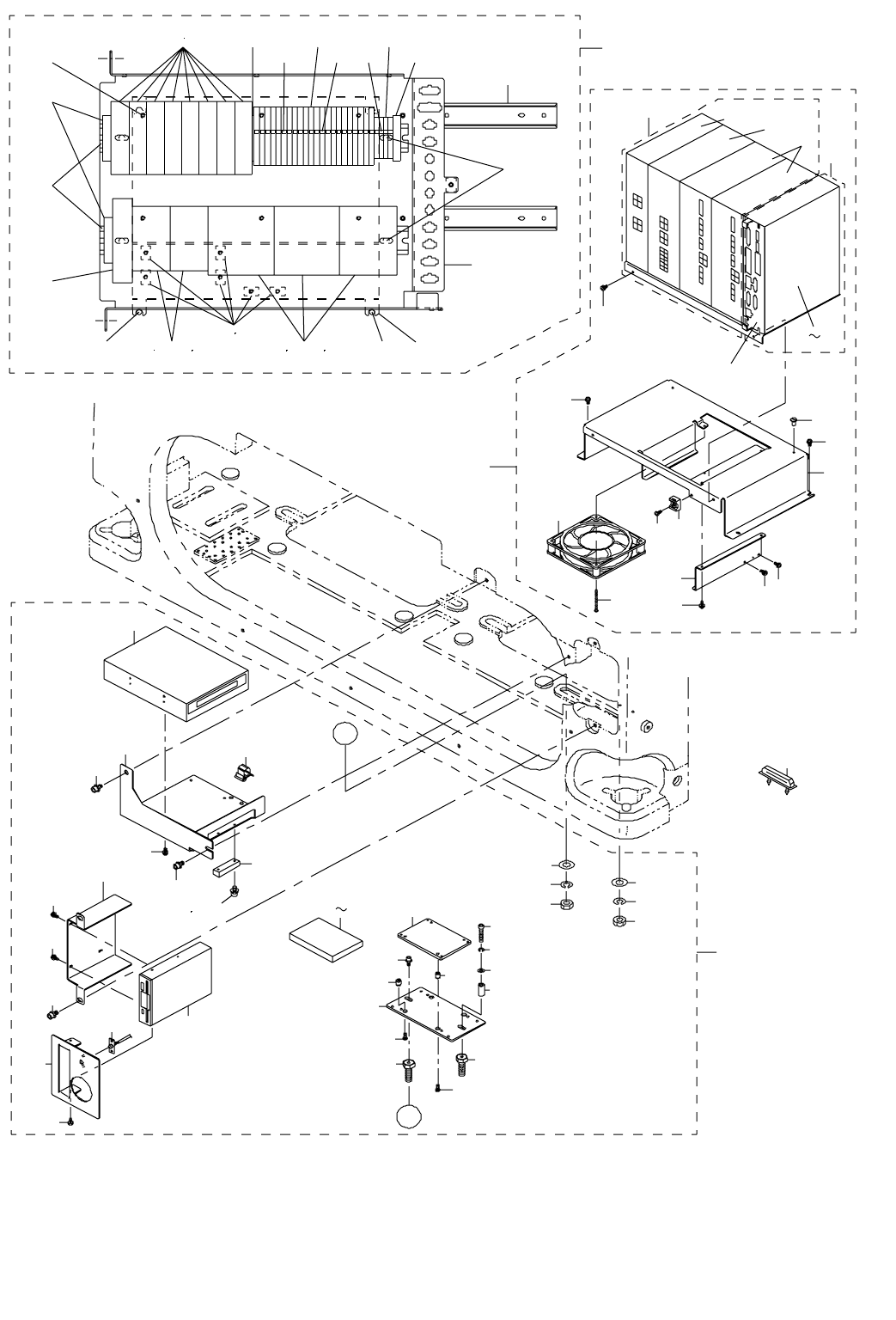

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
7
8
3 4
24
22
21
25
26
27
18
19
5
9
6
37 38
36
32
33 34
35
31
11
1
2
15 17
10
23
28 30
20
62
60
63
61
59
A
A
12
13
14
39
47
45 46
40
43
48
44
41
42 52
51
54
55 56
53
50
57
58
49
- 8 -
NOTE( 注記 ) #01....FOR 2050,2050R ２０５０，２０５０ Ｒ 用
#02....FOR 2050,2050R,2055R ２０５０，２０５０ Ｒ，２０５５ Ｒ 用
#03....FOR 2055R,2060,2060R ２０５５ Ｒ，２０６０，２０６０ Ｒ 用
#04....FOR 2060,2060R ２０６０，２０６０ Ｒ 用
#05....FOR 2055R ２０５５ Ｒ 用
#06....FOR EN ＥＮ 用
#07....SPARE PARTS NO. 補用品番
#08....CORRESPONDING TO RoHS ＲｏＨＳ 対応品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#06
HN-0014900-0A CLAMP FILTER
クランプフィルタ
1
2
#06
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
1
3 400-01565 BU DRIVER ASSY
ＢＵ ドライバ組
1
4
#06
400-01822 BU DRIVER ASSY(EN)
ＢＵ ドライバ組（ＥＮ）
1
5
#06
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
6 400-00534 BACK UP DRIV PLATE バックアップドライブプレート (1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
8 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
9 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
10 400-01566 CTRL FAN ASSY
コントロールファン組
1
11 400-61464 CTRL TOP COVER
ＣＴＲＬ トップカバー
(1)
12 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(7)
13 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(6)
14 E9249-729-HA0 CTRL UNIT TOP FAN ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン組
(1)
15
#01
400-00536 CONTROL UNIT(50)
コントロールユニット（５０）
1
16
#04
400-00419 CONTROL UNIT
コントロールユニット
1
17
#05
400-33022 CONTROL UNIT(55)
コントロールユニット（５５）
1
18 EA-9500B01-00 CABLE BAND
束線バンド
(9)
19 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (3)
20 400-03314 C-PCI BACK BOARD
Ｃ − ＰＣＩ バックボード
(1)
21 400-00424 CTRL SIDE COVER
ＣＴＲＬ サイドカバー
(1)
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
23 E1648-729-000 BRANK PANEL A
ブランクパネル Ａ
(3)
24 400-03283 VME BACK PCB ASM.
ＶＭＥ バック基板組
(1)
25 400-00426 CTRL REAR COVER
ＣＴＲＬ リアカバー
(1)
26 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
27 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.2)
28
#04
400-01571 CTRL PCB SET
ＣＴＲＬ 基板セット
(1)
29
#01
400-00540 CTRL PCB SET(50)
ＣＴＲＬ 基板セット（５０）
(1)
30 400-01906 CTRL PWR PCB ASM. ＣＴＲＬ ＰＷＲ 基板組 (1)
31 400-01941 BASE FEEDER PCB ASM.
ベースフィード基板組
(1)
32
#05
400-33024 CTRL PCB SET(55)
ＣＴＲＬ 基板セット（５５）
(1)
33
#03
400-01904 LIGHT CTRL PCB ASM.
ＬＩＧＨＴ ＣＴＲＬ 基板組
(1)
34
#01
400-01918 LIGHT CTRL PCB ASM.(50)
ＬＩＧＨＴ ＣＴＲＬ 基板組（５０）
(1)
35 400-01924 SAFETY PCB ASM.
セーフティ基板組
(1)
36 400-01943 I/O CTRL PCB ASM.
Ｉ ／ Ｏ ＣＴＲＬ 基板組
(1)
37
#03
400-52360 IP-X3R ASM B
ＩＰ−Ｘ３Ｒ基板Ｂ組
(1)
38
#01
400-52359 IP-X3R ASM A
ＩＰ−Ｘ３Ｒ基板Ａ組
(1)
39
#04
400-00454 ZT UNIT
ＺＴ ユニット
1
40 400-01930 Z THETA EXT PCB ASM.
Ｚθ ＥＸＴ 基板組
(1)
41 400-00455 Z THETA UNIT FRAME
Ｚθ ユニットフレーム
(1)
42 400-62555 ZT DRIVER
ＺＴ ドライバ
(1)
43 #07 400-62556 ZT AMP ＺＴ アンプ (2)
44 400-62557 ZT AMP FAN
ＺＴ アンプファン
(1)
45
#07
400-03321 ICZT RMB UNIT
ＩＣＺθ ＲＭＢ ユニット
(1)
46
#08
400-62558 ZT IC DRIVER
ＺＴ ＩＣ ドライバ
(1)
47 400-00431 PANEL SCREW
パネルねじ
(6)
48
#04
400-03261 JHRMB
ＪＨＲＭＢ
(3)
49
#02
400-00538 ZT UNIT(50)
ＺＴ ユニット（５０）
1
50 400-01930 Z THETA EXT PCB ASM.
Ｚθ ＥＸＴ 基板組
(1)
51 400-00455 Z THETA UNIT FRAME
Ｚθ ユニットフレーム
(1)
52
#08
400-62555 ZT DRIVER
ＺＴ ドライバ
(1)
53
#07
400-62556 ZT AMP
ＺＴ アンプ
(2)
54 400-62557 ZT AMP FAN
ＺＴ アンプファン
(1)
55
#07
400-03320 ZT RMB UNIT
ＺＴ ＲＭＢ ユニット
(1)
56 #02 400-03261 JHRMB ＪＨＲＭＢ (2)
57
#02
400-00462 ZT BLANK PANEL
ＺＴ ブランクパネル
(1)
58 400-00431 PANEL SCREW
パネルねじ
(6)
59
#08
400-66653 MAGNETIC SCALE INTERPOLETER AS
マグネスケールインターポレータセット
1
60 400-03302 MAGNETIC SCALE YL RELAY CABLE
マグネスケール ＹＬ 中継ケーブル
(1)
61 400-03303 MAGNETIC SCALE YR RELAY CABLE
マグネスケール ＹＲ 中継ケーブル
(1)
62
#08
400-66654 MAGNETIC SCALE INTER POLATOR
マグネスケールインターポレータ
(1)
63 400-03301 MAGNETIC SCALE X RELAY CABLE
マグネスケール Ｘ 中継ケーブル
(1)
- 9 -
5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係（４）
2
3
4
5
7
12
9
10
11
63
64
30
31
65
27
28
32
32
33
35
34
33
35
34
38
37
37
49
39
40
41
45
43
48
44
45
42
36
25
SR
82
K3 K2 K1
83 85 8784 86 88
K5 K4
K6
K7
K8
K9
K10
K11
K12
K13
89 90 91 67
706968
71
72
72
73
75
7474
76
77
80
81
64
78
6
13
1
A
A
26
66
79
29
47
8
45
46
51 62
14
17 20
16
22
23
24
21
50
15
63
