- 25 - 13. COV ER C OMPONEN TS (4)(FO R K E - 205 0R,2055R ,2060 R) カバー関係（４） （ＫＥ −２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用） 3 7 12 12 13 13 13 13 14 13 15 13 16 16 19 4 41 46 46 47 47 47 50 47 49 50 49 47 53 54 42 73 73 72 72 72 72 70 70 …
- 24 -
NOTE( 注記 ) #01....FOR EN(2050,2060) ＥＮ（２０５０，２０６０）用
#02....FOE 2050M ２０５０ Ｍ 用
#03....FOR 2050L ２０５０ Ｌ 用
#04....FOR 2060M ２０６０ Ｍ 用
#05....FOR 2060L ２０６０ Ｌ 用
#06....FOR 2050C ２０５０ Ｃ 用
#07....FOR MAINTENANCE 保守用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01386 SAFETY COVER F(ST) ASS'Y
安全カバー Ｆ（ＳＴ）組
1
2
#01
400-01387 SAFETY COVER F(EN) ASS'Y
安全カバー Ｆ（ＥＮ）組
1
3 400-43519 SAFETY COVER FRAME F A
安全カバーフレーム ＦＡ
(1)
4 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
5
#01
400-01451 SAFETY COVER GUARD (EN)
安全カバーガード（ＥＮ）
(1)
6 #01 SL-6030892-TN SCREW 座金付き六角穴ボルト (5)
7 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
8 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
9 400-13104 SCW PLATE F
ＳＣＷ プレート Ｆ
(1)
10 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(12)
11 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(12)
12 401-10174 GAS_SPRING_A
ガススプリング Ａ
(2)
13 WP-0850002-SC WASHER 8.5X18X1.6
平座金 ８．５ Ｘ １８ Ｘ １．６
(8)
14 400-43521 SAFETY COVER F STAY L A
安全カバー Ｆ ステイ ＬＡ
(1)
15 400-43523 GS BRACKET C
ＧＳ ブラケット Ｃ
(2)
16
#07
400-64540 GS BR(MAINTENANCE PARTS)
ガススプリングブラケット（補用部品）
(2)
17 400-01448 KNOB
取手
(1)
18 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
19 HA-0052800-10 SWITCH ドアスイッチキー (1)
20 400-43522 SAFETY COVER F STAY R A
安全カバー Ｆ ステイ ＲＡ
(1)
21 400-38381 STEP SCREW
段付きねじ
(2)
22 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
23 400-01361 SAFETY COVER R(ST) ASS'Y
安全カバー Ｒ（ＳＴ）組
1
24
#01
400-01362 SAFETY COVER R(EN) ASS'Y
安全カバー Ｒ（ＥＮ）組
1
25
#01
E1196-725-000 FC HINGE
ＦＣ ヒンジ
(3)
26 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
27 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
28 400-01423 SCW PLATE R
ＳＣＷ プレート Ｒ
(1)
29 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(8)
30 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (8)
31 401-10173 GAS_SPRING_B
ガススプリング Ｂ
(2)
32 WP-0850002-SC WASHER 8.5X18X1.6
平座金 ８．５ Ｘ １８ Ｘ １．６
(8)
33 E1422-729-000 GS BRACKET A
ＧＳ ブラケット Ａ
(2)
34 400-43523 GS BRACKET C
ＧＳ ブラケット Ｃ
(2)
35
#07
400-64540 GS BR(MAINTENANCE PARTS)
ガススプリングブラケット（補用部品）
(2)
36 400-01448 KNOB
取手
(1)
37 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
38 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
39 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
40 SL-6051092-TN BOLT
座金付き六角穴ボルト
(12)
41 400-43520 SAFETY COVER FRAME R A
安全カバーフレーム ＲＡ
(1)
42 400-38381 STEP SCREW
段付きねじ
(2)
43 #01 400-01424 FEEDER COVER R (EN) 安全カバー Ｒ（ＥＮ） (1)
44 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
45
#02
400-01443 BRAND MARK 50M
ブランドマーク５０ Ｍ
1
46
#03
400-01444 BRAND MARK 50L
ブランドマーク５０ Ｌ
1
47
#06
400-19289 BRAND MARK 50CM
ブランドマーク５０ ＣＭ
1
48
#04
400-01449 BRAND MARK 60M
ブランドマーク６０ Ｍ
1
49
#05
400-01450 BRAND MARK 60L
ブランドマーク６０ Ｌ
1
50
#06
400-19290 BRAND MARK 50CL
ブランドマーク５０ ＣＬ
1
51
#06
400-18690 COVER RUC ASSY
カバー ＲＵＣ 組
1
52 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
53 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(2)
54 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
55 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
56 400-18523 COVER RCUB カバー ＲＣＵＢ (1)
57 400-18551 COVER HANDLE
カバーハンドル
(1)
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
59 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
60 400-18522 COVER RCUU
カバー ＲＣＵＵ
(2)
61 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
62 SL-6061242-TN BOLT
座金付き六角穴ボルト
8
63 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
8
64 NM-3040520-SF FLANGE NUT M4
フランジナット
1
- 25 -

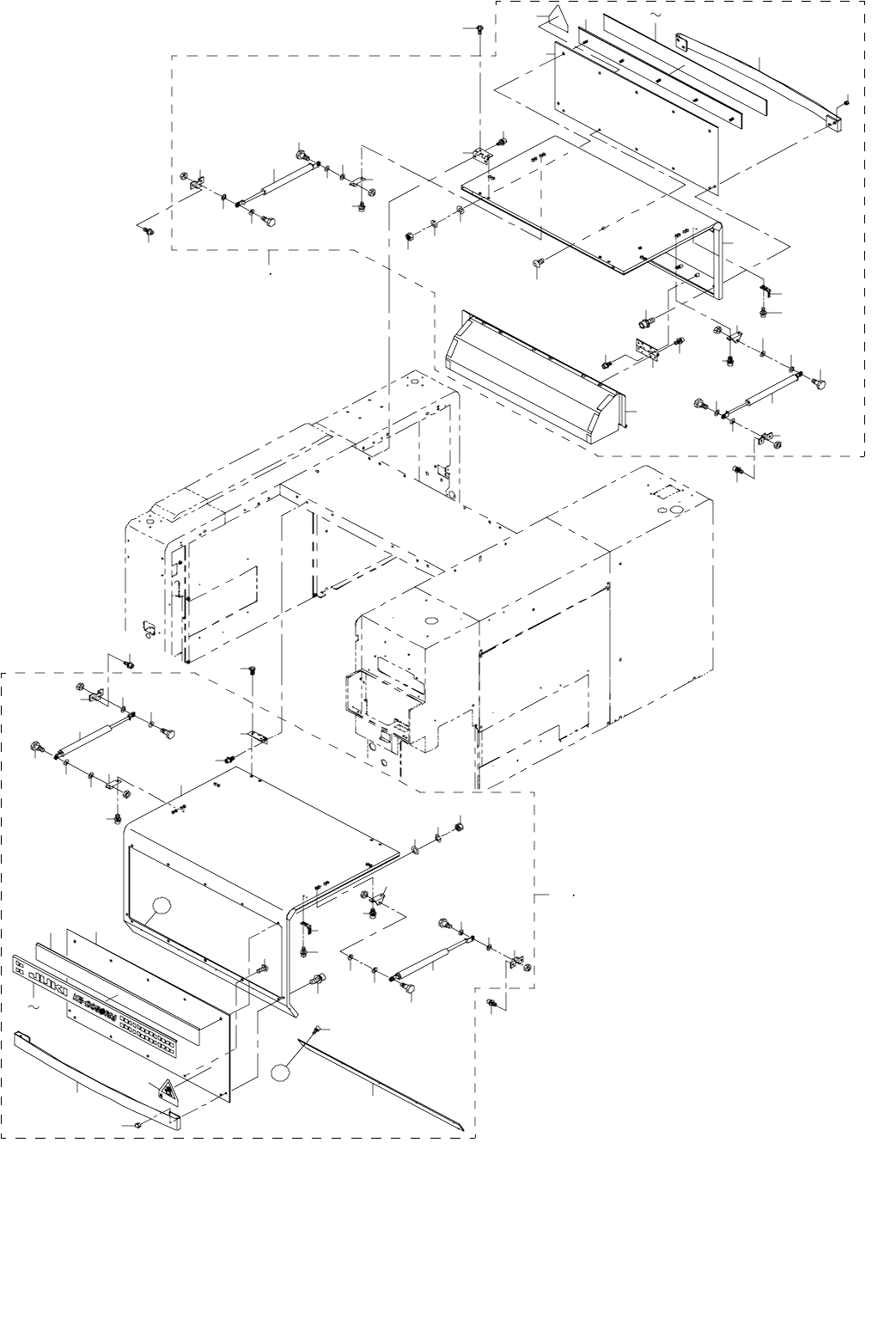

13.COVER COMPONENTS (4)(FOR KE-2050R,2055R,2060R)
カバー関係（４）（ＫＥ −２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用）
3
7
12
12
13
13
13
13
14
13
15
13
16
16
19
4
41
46
46
47
47
47
50
47
49
50
49
47
53
54
42
73
73
72
72
72
72
70
70
36
37
15
14
13
11
47
48
47
39
48
47
13
A
5
21
9
20
A
17
22
23
24
8
6
25
33
34
10
44
56
45
58
51
43
60 68
40
38
55
69
57
59
35
35
71
71
1 2
- 26 -
NOTE( 注記 ) #01....FOR EN(2050R,2055R,2060R) ＥＮ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#02....FOR 2050RM ２０５０ ＲＭ 用
#03....FOR 2050RL ２０５０ ＲＬ 用
#04....FOR 2050RE ２０５０ ＲＥ 用
#05....FOR 2055RM ２０５５ ＲＭ 用
#06....FOR 2055RL ２０５５ ＲＬ 用
#07....FOR 2055RE ２０５５ ＲＥ 用
#08....FOR 2060RM ２０６０ ＲＭ 用
#09....FOR 2060RL ２０６０ ＲＬ 用
#10....FOR 2060RE ２０６０ ＲＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27549 SAFETY COVER F (ST) ASSY
安全カバー Ｆ（ＳＴ）組
1
2 #01 400-27550 SAFETY COVER F (EN) ASSY 安全カバー Ｆ（ＳＴ）組カバー Ｆ（ＥＮ）組 1
3 400-43858 SAFETY COVER FRAME F A
セーフティカバーフレーム ＦＡ
(1)
4 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
5
#01
400-01451 SAFETY COVER GUARD (EN)
安全カバー Ｆ（ＳＴ）組カバーガード（ＥＮ）
(1)
6
#01
SL-6030892-TN SCREW
座金付き六角穴ボルト
(5)
7 E1318-715-000 SAFTY COVER HINGE 安全カバー Ｆ（ＳＴ）組カバー ヒンジ (2)
8 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
9 400-25967 SCW PLATE F
ＳＣＷ プレート Ｆ
(1)
10 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(5)
11 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(5)
12 401-10174 GAS_SPRING_A ガススプリング Ａ (2)
13 WP-0850002-SC WASHER 8.5X18X1.6
平座金 ８．５ Ｘ １８ Ｘ １．６
(8)
14 400-31236 GS BRACKET AN
ＧＳ ブラケット ＡＮ
(2)
15 400-43523 GS BRACKET C
ＧＳ ブラケット Ｃ
(2)
16 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
17 400-25972 SAFETY COVER HANDLE 安全カバーハンドル (1)
18 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
19 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
20 400-26954 SAFETY COVER PLATE
安全カバプレート
(1)
21 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(5)
22 SL-6061692-TN BOLT 座金付き六角穴ボルト (4)
23 NM-7060032-SC HEXAGONAL CAP NUT, TYPE 3 M6
六角袋ナット ３形 Ｍ ６
(4)
24 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(3)
25
#02
400-28121 BRAND MARK 50RM
ブランドマーク５０ ＲＭ
(1)
26
#03
400-28123 BRAND MARK 50RL
ブランドマーク５０ ＲＬ
(1)
27 #04 400-28124 BRAND MARK 50RE ブランドマーク５０ ＲＥ (1)
28
#05
400-28125 BRAND MARK 55RM
ブランドマーク５５ ＲＭ
(1)
29
#06
400-28126 BRAND MARK 55RL
ブランドマーク５５ ＲＬ
(1)
30
#07
400-28127 BRAND MARK 55RE
ブランドマーク５５ ＲＥ
(1)
31
#08
400-28128 BRAND MARK 60RM
ブランドマーク６０ ＲＭ
(1)
32 #09 400-28129 BRAND MARK 60RL ブランドマーク６０ ＲＬ (1)
33
#10
400-28130 BRAND MARK 60RE
ブランドマーク６０ ＲＥ
(1)
34 CM-3009001-06 LABEL(100)
可動部注意ラベル（１００）
(1)
35 400-38381 STEP SCREW
段付きねじ
(2)
36 400-27551 SAFETY COVER R (ST) ASSY
安全カバー Ｒ（ＳＴ）組
1
37
#01
400-27552 SAFETY COVER R (EN) ASSY
安全カバー Ｒ（ＥＮ）組
1
38 400-43859 SAFETY COVER FRAME R A セーフティカバーフレーム ＲＡ (1)
39
#01
400-27507 FEEDER COVER R(EN)
フィーダカバー Ｒ（ＥＮ）
(1)
40 E1196-725-000 FC HINGE
ＦＣ ヒンジ
(3)
41 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
42 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
43 400-26951 SCW PLATE R ＳＣＷ プレート Ｒ (1)
44 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(5)
45 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(5)
46 401-10173 GAS_SPRING_B
ガススプリング Ｂ
(2)
47 WP-0850002-SC WASHER 8.5X18X1.6
平座金 ８．５ Ｘ １８ Ｘ １．６
(8)
48 400-31236 GS BRACKET AN ＧＳ ブラケット ＡＮ (2)
49 400-43523 GS BRACKET C
ＧＳ ブラケット Ｃ
(2)
50 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
51 400-25972 SAFETY COVER HANDLE
安全カバーハンドル
(1)
52 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
53 HA-0052800-10 SWITCH ドアスイッチキー (1)
54 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
55 400-26954 SAFETY COVER PLATE
安全カバプレート
(1)
56 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(5)
57 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
58 NM-7060032-SC HEXAGONAL CAP NUT, TYPE 3 M6 六角袋ナット ３形 Ｍ ６ (4)
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(3)
60
#02
400-28121 BRAND MARK 50RM
ブランドマーク５０ ＲＭ
(1)
61
#03
400-28123 BRAND MARK 50RL
ブランドマーク５０ ＲＬ
(1)
62
#04
400-28124 BRAND MARK 50RE
ブランドマーク５０ ＲＥ
(1)
63 #05 400-28125 BRAND MARK 55RM ブランドマーク５５ ＲＭ (1)
64
#06
400-28126 BRAND MARK 55RL
ブランドマーク５５ ＲＬ
(1)
65
#07
400-28127 BRAND MARK 55RE
ブランドマーク５５ ＲＥ
(1)
66
#08
400-28128 BRAND MARK 60RM
ブランドマーク６０ ＲＭ
(1)
67
#09
400-28129 BRAND MARK 60RL
ブランドマーク６０ ＲＬ
(1)
68 #10 400-28130 BRAND MARK 60RE ブランドマーク６０ ＲＥ (1)
69 CM-3009001-06 LABEL(100)
可動部注意ラベル（１００）
(1)
70 SL-6051092-TN BOLT
座金付き六角穴ボルト
(12)
71 400-38381 STEP SCREW
段付きねじ
(2)
72 SL-6061242-TN BOLT
座金付き六角穴ボルト
8
73 SM-0061201-SC SCREW トラスねじ Ｍ ６ Ｌ ＝１２ 8
