- 12 4 - NOTE ( 注記 ) #0 1....FOR ST Ｓ Ｔ 用 #0 2....FOR JE ＪＥ 用 #0 3....FOR CH ＣＨ 用 RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 400-27209 FCS PWB ASM (F O R F C S) ＦＣＳ ガラス基板組 1 2 400-11454 GLASS PWB(FOR MNVC …
- 123 -

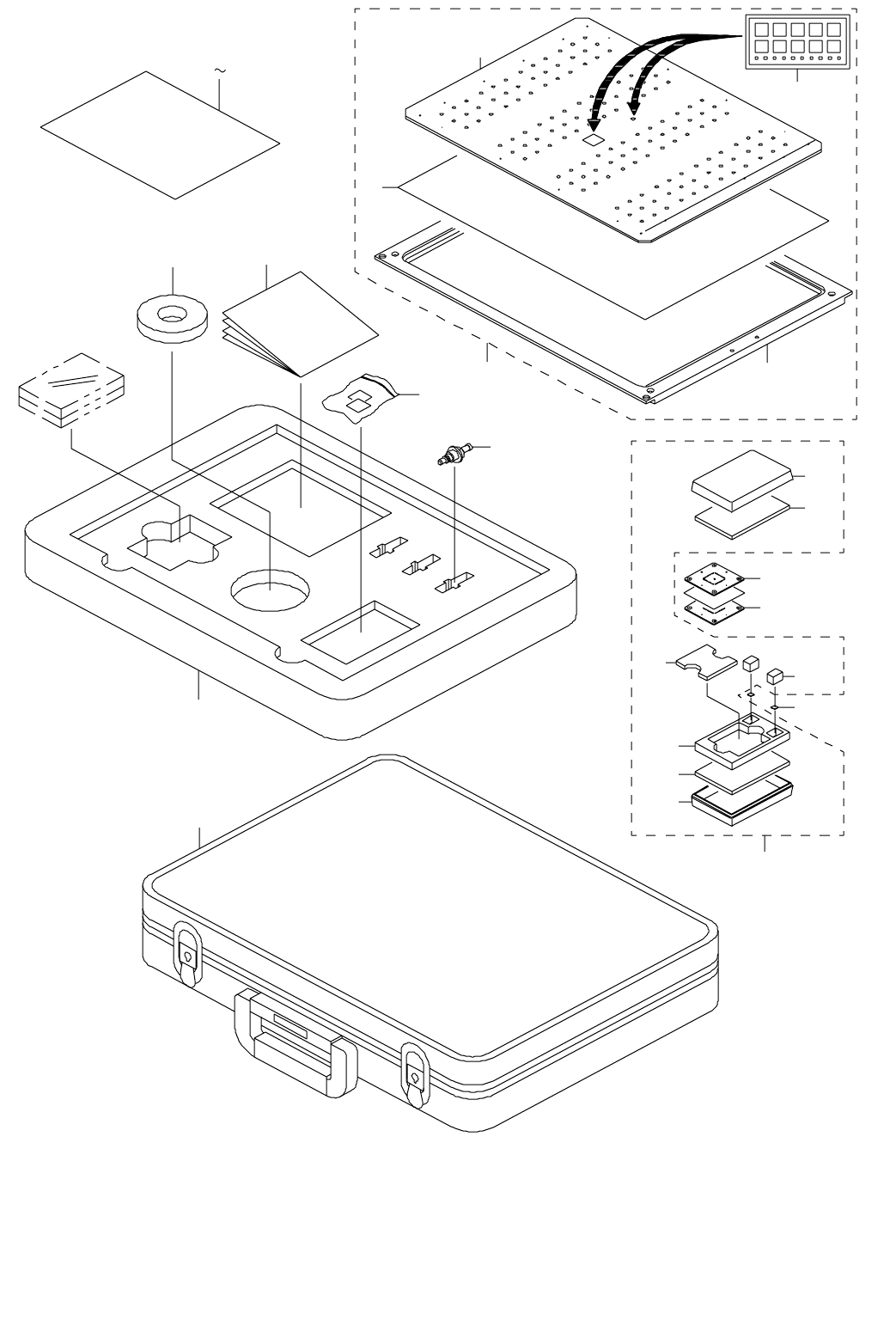

62.FCS COMPONENTS
ＦＣＳ 関係
3
1
19
19
17
6
15
18
2
4
7
8
9
10
11
12
14
16
14
15
13
5
20
22
- 124 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR JE ＪＥ 用
#03....FOR CH ＣＨ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27209 FCS PWB ASM(FOR FCS)
ＦＣＳ ガラス基板組
1
2 400-11454 GLASS PWB(FOR MNVC)
ガラス治具基板（ＭＮＶＣ）
(1)
3 400-18223 JIG PWB BASE(FOR CHIP)
治具基板ベース（チップ）
(1)
4 400-27196 DRAWING PAPER
色画用紙（黒）
(1)
5 400-34082 FCS POSITIONING SEAL
ＦＣＳ ポジショニングシール
(1)
6 400-20304 FCS JIG CHIP B
ＦＣＳ 治具チップ Ｂ
2
7 400-27147 SILICON SHEET
シリコンシート
96
8 E2101-998-000 JIG NOZZLE A (V001)
治具ノズル Ａ（Ｖ ００１）
1
9 400-27210 FCS CARRYING CASE
ＦＣＳ キャリングケース
1
10 400-27457 INNER PACKAGE
ＦＣＳ キャリングケース（内装）
1
11 400-27235 TRAYSEE
めがね拭き
1
12 400-27198 MENDING TAPE
メンディングテープ
1
13 400-27316 FCS JIF CHIP CASE
ＦＣＳ 治具チップケース
1
14 400-27312 FCS JIG CHIP HOLDER
ＦＣＳ 治具チップホルダ
(1)
15 400-27313 INNER A
インナー Ａ
(2)
16 400-27314 INNER B
インナー Ｂ
(1)
17 400-27315 INNER C
インナー Ｃ
(2)
18 400-27410 INNER D
インナー Ｄ
(1)
19 400-11453 CAL PIECE G
ＣＡＬ ピース Ｇ
2
20
#01
400-30289 FCS OPERATION MANUAL(ST)
ＦＣＳ 操作マニュアル（ＳＴ）
1
21
#02
400-30290 FCS OPERATION MANUAL(JE)
ＦＣＳ 操作マニュアル（ＪＥ）
1
22
#03
400-30291 FCS OPERATION MANUAL(CH)
ＦＣＳ 操作マニュアル（ＣＨ）
1
- 125 -

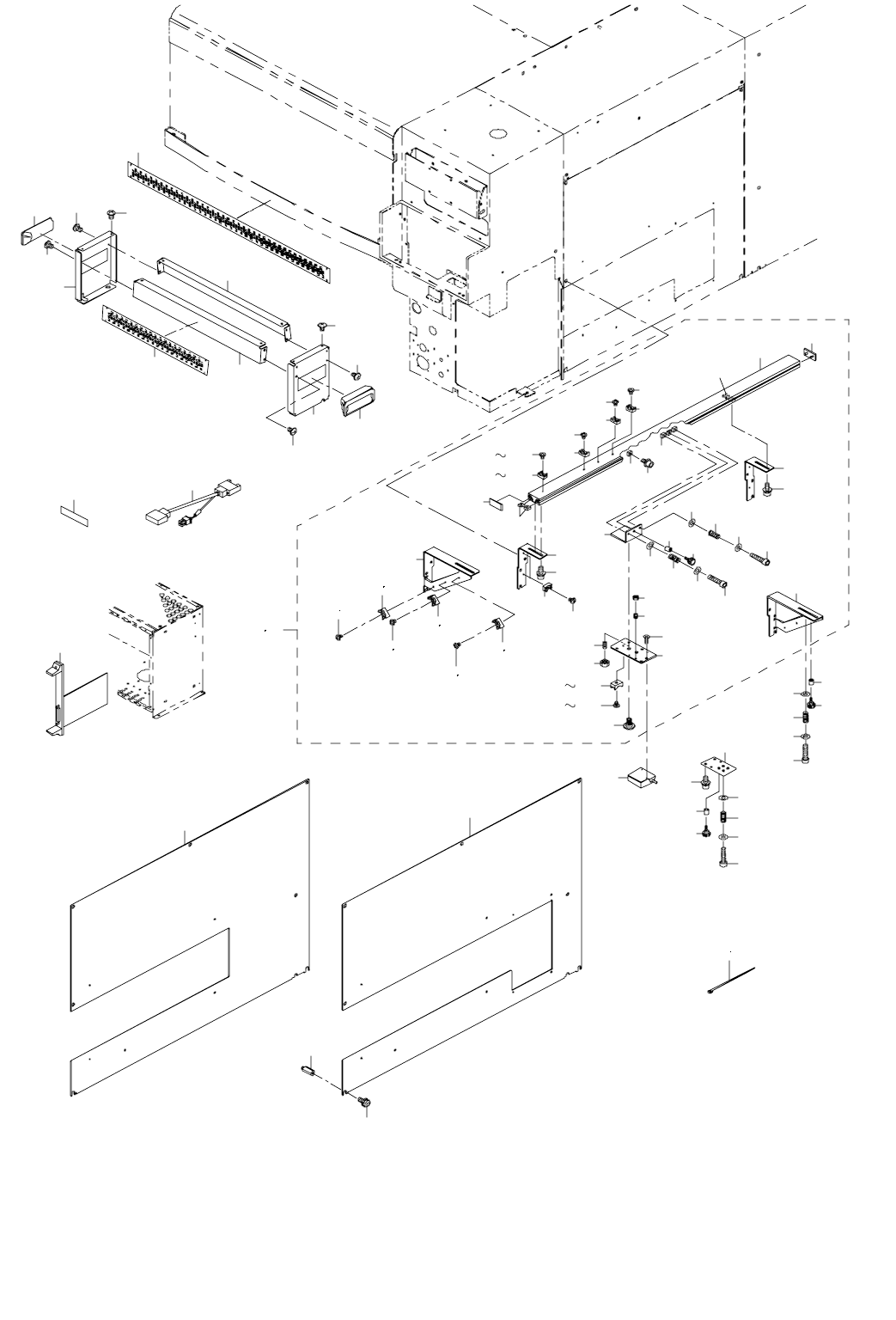

63.SCS COMPONENTS (1)
ＳＣＳ 関係（１）
16
29 31
26 28
18
19
33
32
15
9
21
22
20
24
23
24
20
24
24
23
10
25
14
41
40
39
37
36
37
38
6
1
12
2
3
9
9
26
29
27
28
43
43
42
44
46
45
29
26
29 31
26
28
27
30
47
48
28
31
17
13
27
28
30
31
27
28
11
7
8
9
52
52
52
51
51
49
50
49
52
50
52
52
34
8
53
54
55
56
34
35
25
30
31
30 31
57
4
5
