KE2050、2060 Parts List.pdf.pdf - 第133页
- 12 8 - NO TE( 注記 ) # 01....F OR EN(2050 M,2050R M,2055RM, ＥＮ（２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ， 2060M,2 060RM) ２０６０ Ｍ，２０６０ ＲＭ）用 # 02....F OR EN(2050 L,205 0RL ,2 050RE, ＥＮ（２０５０ Ｌ，２０５０ ＲＬ，２０５０ ＲＥ, 2055RL ,2055RE, 2060L, ２０５５ ＲＬ，２０…
- 127 -

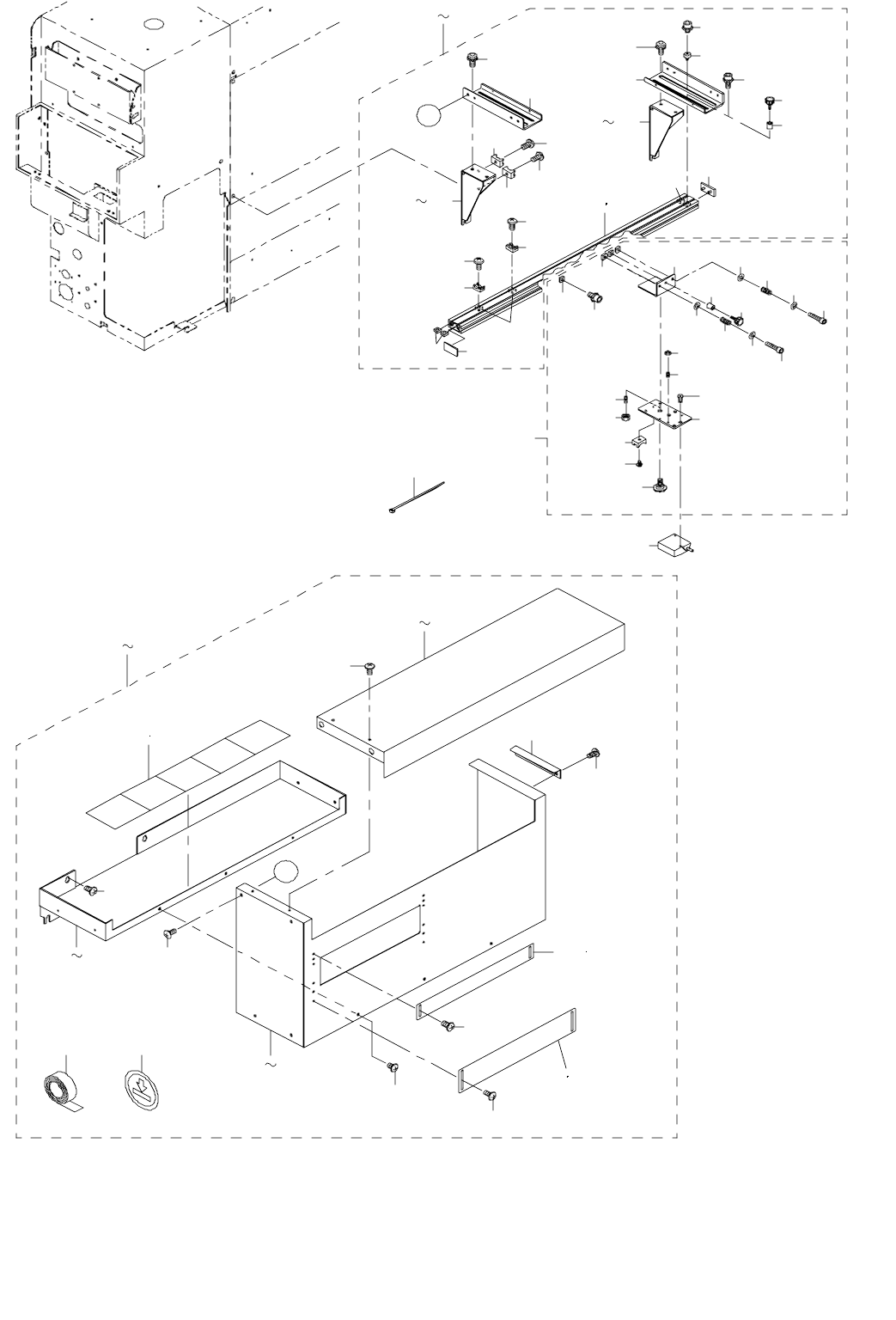

64.SCS COMPONENTS (2)
ＳＣＳ 関係（２）
31
40
27
28
23
26
37
37
32
33
36
34
35
38
39
12
18
12
4
3
6
7
5
9
8
16
17
15
17
17
15
17
16
13
14
2
68
11
38
38
39
53
56
62
64
65
62
49 52
A
A
45 48
58 59
62
66 67
23 26
28
27
29
30
57
41 44
37
31
1
39
39
38
10
62
63
60 61
62
62
19 22
- 128 -
NOTE( 注記 ) #01....FOR EN(2050M,2050RM,2055RM, ＥＮ（２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，
2060M,2060RM) ２０６０ Ｍ，２０６０ ＲＭ）用
#02....FOR EN(2050L,2050RL,2050RE, ＥＮ（２０５０ Ｌ，２０５０ ＲＬ，２０５０ ＲＥ,
2055RL,2055RE,2060L, ２０５５ ＲＬ，２０５５ ＲＥ，２０６０ Ｌ，
2060RL,2060RE) ２０６０ ＲＬ，２０６０ ＲＥ）用
#03....FOR EN(2050M,2050RM,2055RM, ＥＮ（２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，
2060M,2060RM) ２０６０ Ｍ，２０６０ ＲＭ）
TRANSFER REFERENCE ･ LEFT-RIGHT 搬送基準・左右用
#04....FOR EN(2050M,2050RM,2055RM, ＥＮ（２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，
2060M,2060RM) ２０６０ Ｍ，２０６０ ＲＭ）
TRANSFER REFERENCE ･ RIGHT-LEFT 搬送基準・右左用
#05....FOR EN(2050L,2050RL,2050RE, ＥＮ（２０５０ Ｌ，２０５０ ＲＬ，２０５０ ＲＥ,
2055RL,2055RE,2060L, ２０５５ ＲＬ，２０５５ ＲＥ，２０６０ Ｌ，
2060RL,2060RE) ２０６０ ＲＬ，２０６０ ＲＥ）
TRANSFER REFERENCE ･ LEFT-RIGHT 搬送基準・左右用
#06....FOR EN(2050L,2050RL,2050RE, ＥＮ（２０５０ Ｌ，２０５０ ＲＬ，２０５０ ＲＥ，
2055RL,2055RE,2060L, ２０５５ ＲＬ，２０５５ ＲＥ，２０６０ Ｌ，
2060RL,2060RE) ２０６０ ＲＬ，２０６０ ＲＥ）
TRANSFER REFERENCE ･ RIGHT-LEFT 搬送基準・右左用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34046 BARCODE READER SUB ASM
バーコードリーダサブ組
1
2 400-28299 ROTARY PLATE 回転板 (1)
3 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
4 G6025-875-000 STOPPER PIN
ストッパピン
(1)
5 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 SM-4030401-SC SCREW M3X0.5 L=4 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４ (1)
8 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
9 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
10 400-28300 ROTARY SUPPORT PLATE
回転支持板
(1)
11 SD-0800327-TP SHOULDER SCREW
段ねじ Ｄ ＝８ Ｈ ＝３．２
(1)
12 400-28302 SLIDE NUT スライドナット (4)
13 G6518-880-000 SET PICK-UP
セットつまみ
(1)
14 400-58815 SPACER
スペーサ
(1)
15 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１８
(2)
16 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(2)
17 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (4)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
19
#03
400-33896 BCR BRACKET ASM(M-LEN)
バーコードリーダブラケット組（Ｍ − ＬＥＮ）
1
20
#04
400-33906 BCR BRACKET ASM(M-REN)
バーコードリーダブラケット組（Ｍ − ＲＥＮ）
1
21
#05
400-33912 BCR BRACKET ASM(L-LEN)
バーコードリーダブラケット組（Ｌ − ＬＥＮ）
1
22 #06 400-33921 BCR BRACKET ASM(L-REN) バーコードリーダブラケット組（Ｌ − ＲＥＮ） 1
23
#03
400-33898 BCR PILLAR(M-LEN)
バーコードリーダピラー（Ｍ − ＬＥＮ）
(2)
24
#04
400-33907 BCR PILLAR(M-REN)
バーコードリーダピラー（Ｍ − ＲＥＮ）
(2)
25
#05
400-33913 BCR PILLAR(L-LEN)
バーコードリーダピラー（Ｌ − ＬＥＮ）
(2)
26
#06
400-33922 BCR PILLAR(L-REN)
バーコードリーダピラー（Ｌ − ＲＥＮ）
(2)
27 400-33897 BCR BEAM(EN) バーコードリーダビーム（ＥＮ） (2)
28 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
29
#01
400-33899 BCR SLIDE RAIL(M-EN)
バーコードリーダスライドレール（Ｍ − ＥＮ）
(1)
30
#02
400-33914 BCR SLIDE RAIL(L-EN)
バーコードリーダスライドレール（Ｌ − ＥＮ）
(1)
31 400-28301 END CAP
エンドキャップ
(2)
32 #02 400-33900 BCR SLIDE PIN(EN) バーコードリーダスライドピン（ＥＮ） (2)
33
#02
SL-6040692-TN BOLT
座金付き六角穴ボルト
(2)
34
#02
G6518-880-000 SET PICK-UP
セットつまみ
(2)
35
#02
400-58815 SPACER
スペーサ
(2)
36
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
37 400-28302 SLIDE NUT
スライドナット
(6)
38 HX-0029400-00 FIXED BASE 固定ベース (4)
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
40 EA-9500B01-00 CABLE BAND
束線バンド
8
41
#03
400-34047 BCR COVER ASM(M-LEN)
バーコードリーダカバー組（Ｍ − ＬＥＮ）
1
42
#04
400-34048 BCR COVER ASM(M-REN)
バーコードリーダカバー組（Ｍ − ＲＥＮ）
1
43 #05 400-34049 BCR COVER ASM(L-LEN) バーコードリーダカバー組（Ｌ − ＬＥＮ） 1
44
#06
400-34050 BCR COVER ASM(L-REN)
バーコードリーダカバー組（Ｌ − ＲＥＮ）
1
45
#03
400-33901 BCR COVER U(M-LEN)
バーコードリーダカバー Ｕ（Ｍ − ＬＥＮ）
(1)
46
#04
400-33908 BCR COVER U(M-REN)
バーコードリーダカバー Ｕ（Ｍ − ＲＥＮ）
(1)
47
#05
400-33915 BCR COVER U(L-LEN)
バーコードリーダカバー Ｕ（Ｌ − ＬＥＮ）
(1)
48 #06 400-33923 BCR COVER U(L-REN) バーコードリーダカバー Ｕ（Ｌ − ＲＥＮ） (1)
49
#03
400-33902 BCR COVER C(M-LEN)
バーコードリーダカバー Ｃ（Ｍ − ＬＥＮ）
(1)
50
#04
400-33909 BCR COVER C(M-REN)
バーコードリーダカバー Ｃ（Ｍ − ＲＥＮ）
(1)
51
#05
400-33918 BCR COVER C(L-LEN)
バーコードリーダカバー Ｃ（Ｌ − ＬＥＮ）
(1)
52
#06
400-33924 BCR COVER C(L-REN)
バーコードリーダカバー Ｃ（Ｌ − ＲＥＮ）
(1)
53 #03 400-33903 BCR COVER B(M-LEN) バーコードリーダカバー Ｂ（Ｍ − ＬＥＮ） (1)
54
#04
400-33910 BCR COVER B(M-REN)
バーコードリーダカバー Ｂ（Ｍ − ＲＥＮ）
(1)
55
#05
400-33919 BCR COVER B(L-LEN)
バーコードリーダカバー Ｂ（Ｌ − ＬＥＮ）
(1)
56
#06
400-33925 BCR COVER B(L-REN)
バーコードリーダカバー Ｂ（Ｌ − ＲＥＮ）
(1)
57 400-33904 BCR COVER BRACKET(EN)
バーコードリーダブラケット（ＥＮ）
(1)
58 #01 400-01480 CONVEYOR SHUTTER U (EN) 搬送シャッター Ｕ（ＥＮ） (1)
59
#02
400-27248 CONVEYOR SHUTTER U(E EN)
搬送シャッター Ｕ（Ｅ ＥＮ）
(1)
60
#01
400-01481 CONVEYOR SHUTTER B (EN)
搬送シャッター Ｂ（ＥＮ）
(1)
61
#02
400-27249 CONVEYOR SHUTTER B(E EN)
搬送シャッター Ｂ（Ｅ ＥＮ）
(1)
62 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(20)
63 SM-0040601-SC SCREW M4X0.7 L=6 トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (3)
64
#01
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(3)
65
#02
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(5)
66 400-01490 TAPE
テープ
(2)
67 E5721-729-000 LABEL
荷重禁止シール
(1)
- 129 -
