- 33 -
17.COVER COMPONENTS (8)(FOR EN)
カバー関係（８）（ＥＮ 用）
5 7 9
10 12 14
11 13 15
16 17 20
16 18 19
21 22 25
21 22 25
23 24 26
23 24 26
27 28
27 28
29
29
29
29
29
29
29
29
29
29
29
4
6 8
30
1
3
31
29
30
34
36
32
37
33
34
36
39
37
33
32
33
33
36
40
36
34
37
32
37
33
36
36
40
41
38
35
34
32
39
36
41
36
33
38
37
35
43
44
43
44
42
42
42
42
- 34 -
NOTE( 注記 ) #01....FOR EN(2050M,2050RM,2055RM, ＥＮ（２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ,
2060M,2060RM) ２０６０ Ｍ，２０６０ ＲＭ）用
#02....FOR EN(2050L,2050RL,2055RL, ＥＮ（２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ，
2060L,2060RL) ２０６０ Ｌ，２０６０ ＲＬ）用
#03....FOR EN(2050E,2050RE,2055RE, ＥＮ（２０５０ Ｅ，２０５０ ＲＥ，２０５５ ＲＥ，
2060E,2060RE) ２０６０ Ｅ，２０６０ ＲＥ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-01390 CONVEYOR COVER(M,EN)ASS'Y
搬送カバー（Ｍ）組
1
2
#02
400-01391 CONVEYOR COVER(L)ASSY
搬送カバー（Ｌ）組
1
3
#03
400-27562 CONVEYOR COVER (E) ASSY
搬送カバー（Ｅ）組
1
4
#01
400-01476 CONVEYOR COVER (EN)
搬送カバー（ＥＮ）
(1)
5
#02
400-17313 CONVEYOR COVER R(L EN)
搬送カバー Ｒ（Ｌ ＥＮ）
(1)
6
#02
400-01478 CONVEYOR COVER L(L,EN)
搬送カバー Ｌ（Ｌ，ＥＮ）
(1)
7
#01
400-17246 CONVEYOR COVER R(EN)
搬送カバー Ｒ（ＥＮ）
(1)
8
#03
400-27239 CONVEYOR COVER L(E EN)
搬送カバー Ｌ（Ｅ ＥＮ）
(1)
9
#03
400-27242 CONVEYOR COVER R(E EN)
搬送カバー Ｒ（Ｅ ＥＮ）
(1)
10
#01
400-01477 CONVEYOR SIDE COVER(EN)
搬送サイドカバー（ＥＮ）
(1)
11
#02
400-17315 CONVEYOR SIDE COVER R(L EN)
搬送サイドカバー Ｒ（Ｌ ＥＮ）
(1)
12
#02
400-01482 CONVEYOR SIDE COVER L(LEN)
搬送サイドカバー Ｌ（Ｌ、ＥＮ）
(1)
13
#01
400-17243 CONVEYOR SIDE COVER R(EN)
搬送サイドカバー Ｒ（ＥＮ）
(1)
14
#03
400-27243 CONVEYOR SIDE COVER L(E EN)
搬送サイドカバー Ｌ（Ｅ ＥＮ）
(1)
15
#03
400-27244 CONVEYOR SIDE COVER R(E EN)
搬送サイドカバー Ｒ（Ｅ ＥＮ）
(1)
16
#01
400-01479 CONVEYOR UPPER COVER(EN)
搬送上カバー（ＥＮ）
(2)
17
#02
400-01499 CONVEYOR UPPER COVER R(L,EN)
搬送上カバー Ｒ（Ｌ，ＥＮ）
(1)
18
#02
400-01483 CONVEYOR UPPER COVER L(LEN)
搬送上カバー Ｌ（Ｌ、ＥＮ）
(1)
19
#03
400-27246 CONVEYOR UPPER COVER L(E EN)
搬送上カバー Ｌ（Ｅ ＥＮ）
(1)
20
#03
400-27247 CONVEYOR UPPER COVER R(E EN)
搬送上カバー Ｒ（Ｅ ＥＮ）
(1)
21
#01
400-01480 CONVEYOR SHUTTER U (EN)
搬送シャッター Ｕ（ＥＮ）
(2)
22
#02
400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
23
#01
400-01481 CONVEYOR SHUTTER B (EN)
搬送シャッター Ｂ（ＥＮ）
(2)
24
#02
400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
25
#03
400-27248 CONVEYOR SHUTTER U(E EN)
搬送シャッター Ｕ（Ｅ ＥＮ）
(1)
26
#03
400-27249 CONVEYOR SHUTTER B(E EN)
搬送シャッター Ｂ（Ｅ ＥＮ）
(1)
27 400-01493 CONVEYOR COVER STOPPER(EN)
搬送カバーストッパ（ＥＮ）
(2)
28
#03
400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(1)
29 SM-0040801-SC S CREW
トラスねじ Ｍ ４ Ｌ ＝８
(40)
30 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
31 400-01490 TAPE
テープ
(2)
32 400-43524 COVER HINGE GUIDE
カバーヒンジガイド
4
33 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
8
34 400-43527 COVER HINGE BRACKET
カバーヒンジブラケット
4
35 SM-3061052-TN S CREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
8
36 400-43528 GUIDE PIN
ガイドピン
8
37 NM-6060003-SC NUT M6
六角ナット Ｍ ６
8
38 400-43529 PIPE HANDLE
パイプハンドル
2
39 400-43530 COVER HINGE L
カバーヒンジ Ｌ
2
40 400-43531 COVER HINGE R
カバーヒンジ Ｒ
2
41 SL-6040892-TN B OLT
座金付き六角穴ボルト
8
42 E3065-729-000 SHAFT LABEL
シャフトラベル
4
43 400-50445 CAUTION SEAL
注意シール
2
44 400-50446 SEAL
交換シール
2
- 35 -

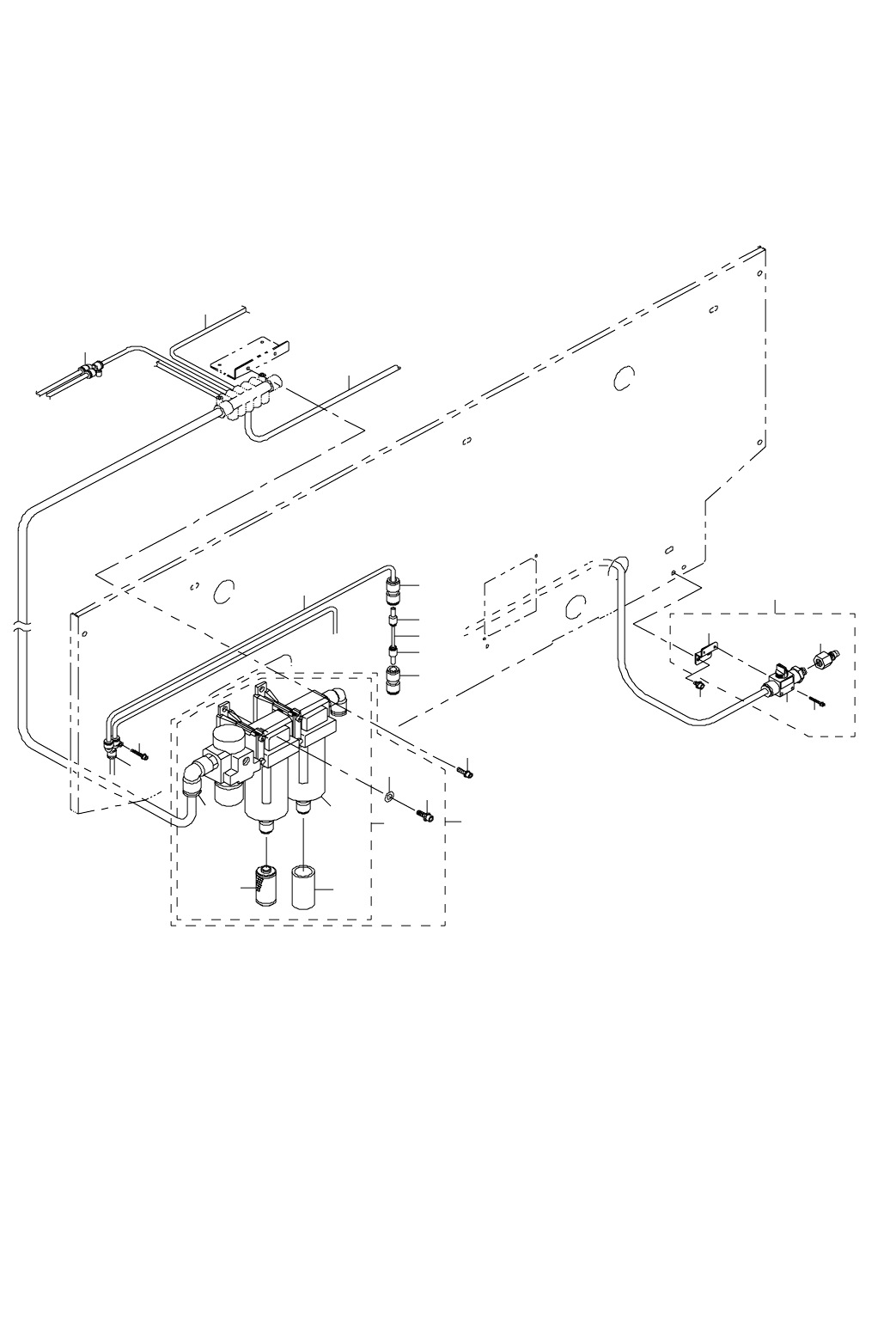

18.AIR COMPONENTS
エアー関係
11
12
13
23
9
16
15
10
24
3
2
18
21
14
19
20
20
22
22
17
7
8
6
5
1
4
