- 105 -

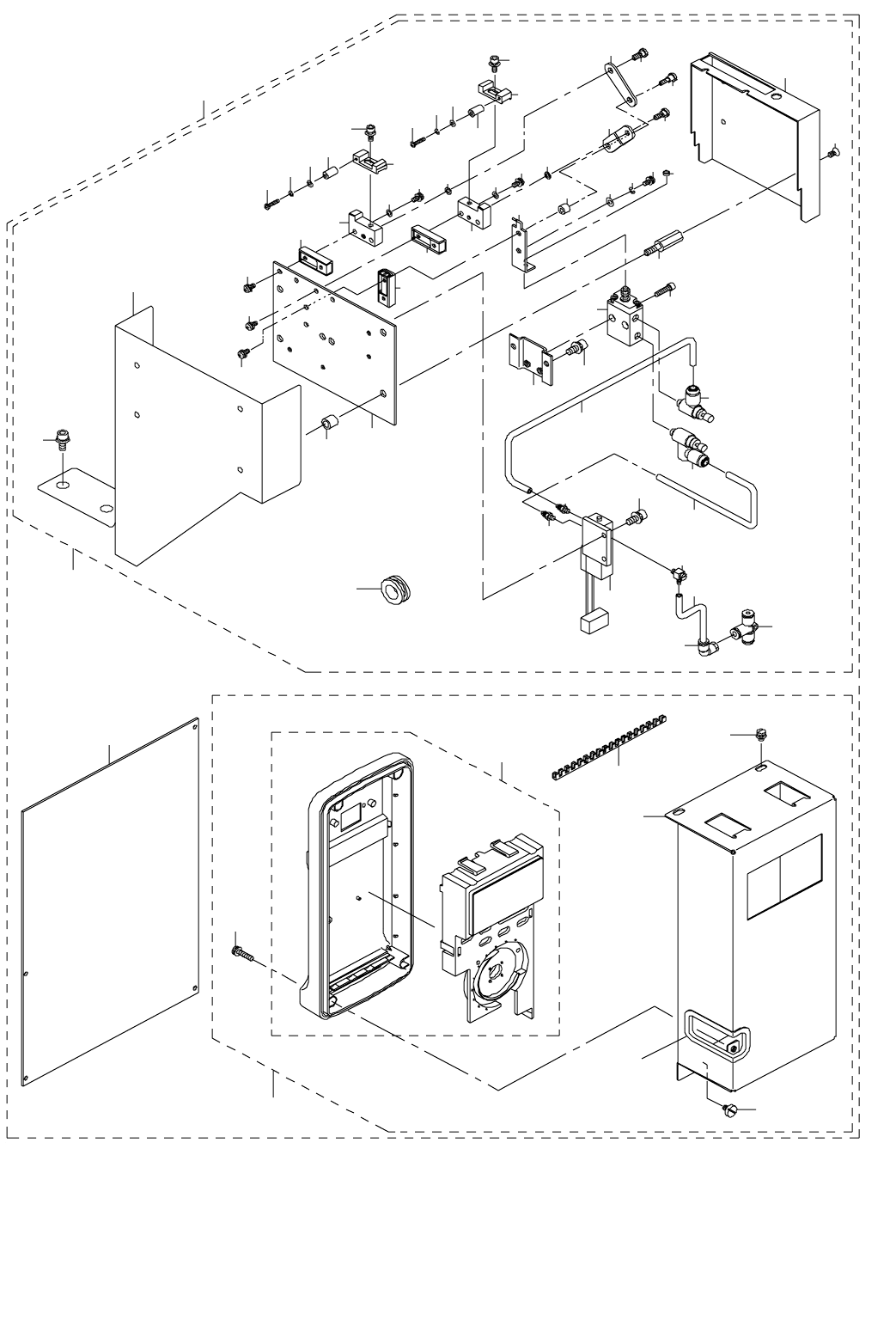

53.CVS COMPONENTS
ＣＶＳ 関係
4
4
11
5
30
17
19
18
20
20
21
22
25
26
27
28
34
33
36
39
40
38
42
43
44
12
13
16
15
14
44
32
31
45
45
45
46
41
44
19
29
8
6
37
37
23
5
1
2
24
35
53
3
10
8
6
9
48
50
49
47
57
58
52
56
51
54
59
55
7
9
7
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-29034 N-TESTER UNIT
テスターユニット
1
2 400-01788 SURFACE VERIFICATION UNIT
ベリフィケーション外観組
(1)
3 400-01712 CVS GUARD
ＣＶＳ ガード
(1)
4 E7601-705-000 CONTACT V
コンタクト Ｖ
(2)
5 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
6 SM-4021601-SN SCREW M2 L=16
なべ小ねじ Ｍ ２ Ｌ ＝１６
(2)
7 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
(2)
8 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(2)
9 400-57185 SPACER
スペーサ
(2)
10 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
(1)
11 E7602-705-000 CONTACT BASE R
コンタクトベース Ｒ
(1)
12 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
14 E7603-705-000 CONTACT BASE L
コンタクトベース Ｌ
(1)
15 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
16 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
17 E7604-705-000 VERFYCATION LINK L
ベリフィケーションリンク Ｌ
(1)
18 E7605-705-000 VWRFYCATION LINK R
ベリフィケーションリンク Ｒ
(1)
19 E3210-700-000 LINK WASHER S
リンクワッシャ Ｓ
(2)
20 E7606-705-000 V LINK SCREW S
Ｖ リンクスクリュー Ｓ
(2)
21 E7607-705-000 V LINK SCREW L
Ｖ リンクスクリュー Ｌ
(1)
22 E7608-705-000 V LINK SPACER
Ｖ リンクスペーサ
(1)
23 E7609-705-000 V CYLINDER BASE
Ｖ シリンダベース
(1)
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
25 PA-0601013-A0 AIR CYLINDER
エアシリンダ
(1)
26 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
27 PC-0105190-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(1)
28 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(1)
29 E7610-705-000 V CYLINDER ANGLE
Ｖ シリンダアングル
(1)
30 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(1)
31 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(1)
32 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(4)
33 E7611-705-000 V CYLINDER BUSH
Ｖ シリンダブッシュ
(1)
34 E7612-705-000 VERFYCATION BASE
ベリフィケーションベース
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
36 PJ-0460390-01 ELBOW
バ−ブエルボ
(1)
37 E2610-760-000 BARB COUPLING
バ−ブ結合
(2)
38 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.5)
39 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.12)
40 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.06)
41 E7613-705-000 VERFY COVER
ベリファイカバー
(1)
42 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
43 E7614-705-000 COVER STUD A
カバースタッド Ａ
(4)
44 E7618-705-000 BOLL SLIDE
ボールスライド
(3)
45 SM-1860451-SC SCREW M2.6 L=4
皿小ねじ Ｍ ２．６ Ｌ ＝４
(6)
46 E9589-705-0A0 VRFY SV CABLE ASM.
ＶＲＦＹ ＳＶ ケ−ブル組
(1)
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
48 119-12706 SPACER
上差動目盛板スペ−サ
(4)
49 PJ-3040400-04 ELBOW
レジューサエルボ
(1)
50 PJ-3050600-04 TEE
チ−ズ
(1)
51 400-28139 INTERNAL VERIFICATION UNIT
ベリフィケーション内部組
(1)
52 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
53 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
54 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.1)
55 400-29036 N-VERIFY DMM ASM
デジタルマルチメータ組
(1)
56 400-28994 TESTER COVER
テスターカバー
(1)
57 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
58 HX-0036700-00 BUSH
プッシュ
(0.1)
59 400-29039 N-VERIFY I/F PCB ASM
Ｎ − ＶＥＲＩＦＹ Ｉ ／ Ｆ 基板組
(1)
- 107 -

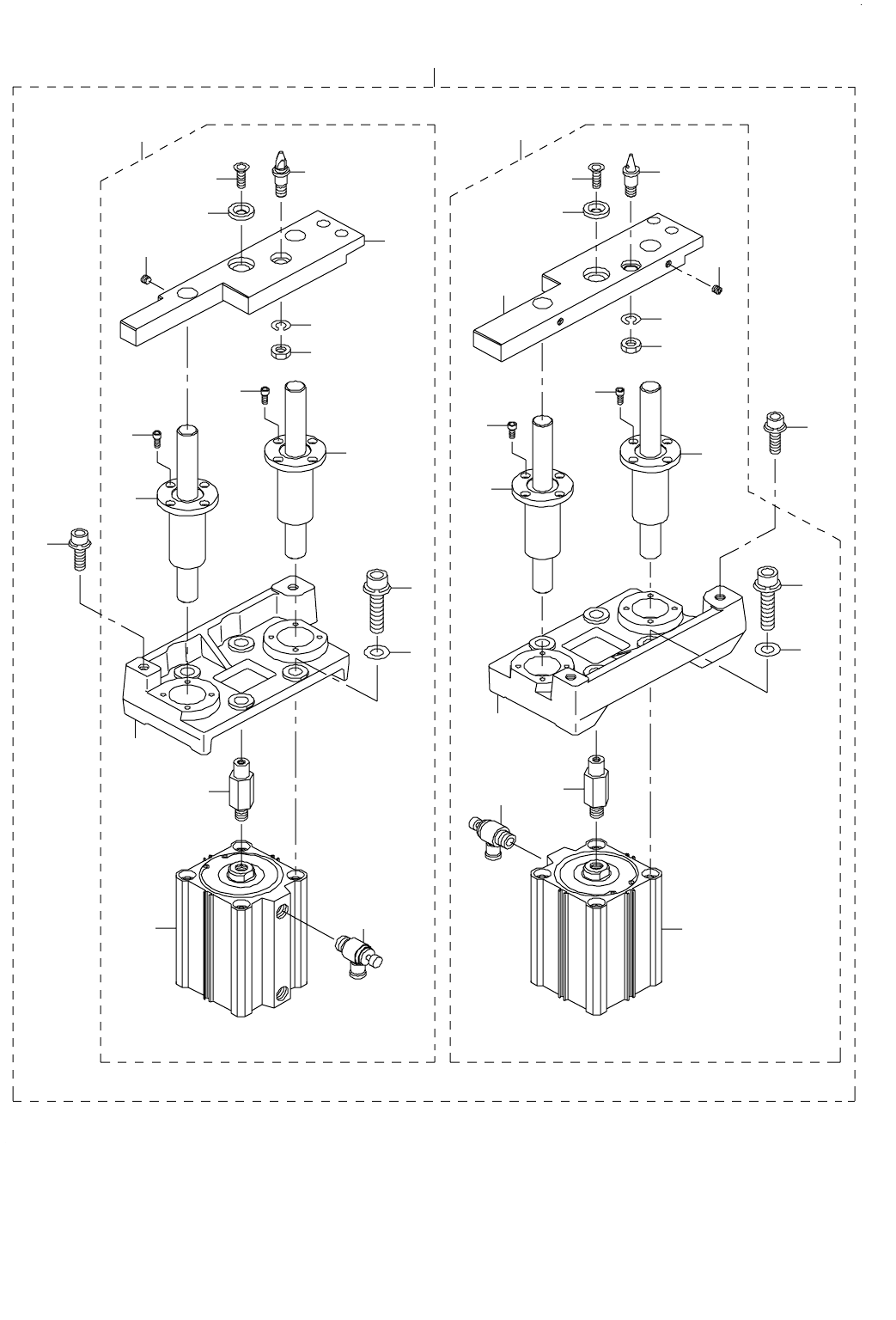

54.LIFTER UNIT COMPONENTS (1)
リフターユニット関係（１）
4
4
5
5
6
23
7
8
9
11
12
13
15
16
17
2
20
21
20
21
22
24
25
27
28
29
31
32
33
18
34
34
19
3
10
1
26
