- 53 -

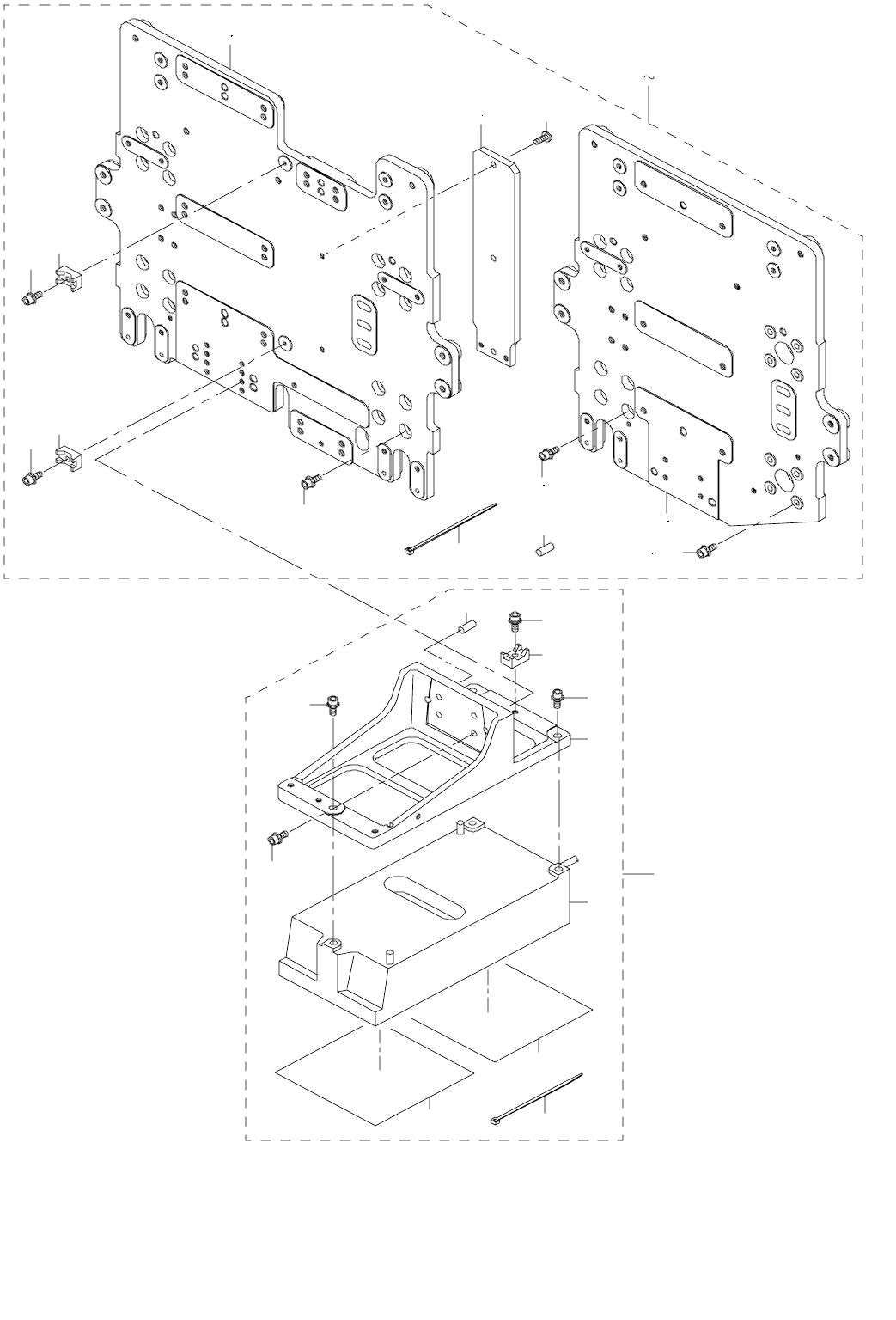

27.HEAD COMPONENTS (3)
ヘッド関係（３）
24 25
16
17
20
21
21
20
22
11
14
3
4
7
7
2
5
5
8
6
9
10
1
27
28
29 30
18
19
23
15 26
- 54 -
NOTE( 注記 ) #01....FOR 2060,2060R ２０６０，２０６０ Ｒ 用
#02....FOR 2050,2050R ２０５０，２０５０ Ｒ 用
#03....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
#04....FOR 2055R ２０５５ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01176 MNLA BRACKET ASM.
ＭＮＬＡ ブラケット組
1
2 400-01177 MNLA BRACKET
ＭＮＬＡ ブラケット
(1)
3 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
4 E9611-729-000 MNLA
ＭＮＬＡ
(1)
5 SL-6052092-TN SCREW
座金付き六角穴ボルト
(3)
6 PH-0500122-C0 PIN
平行ピン
(2)
7 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
8 HX-0029400-00 FIXED BASE
固定ベース
(1)
9 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
10 EA-9500B01-00 CABLE BAND
束線バンド
(1)
11
#01
400-01208 HEAD PLATE 60 ASM.
ヘッドプレート６０組
1
12
#02
400-01206 HEAD PLATE 50 ASM.
ヘッドプレート５０組
1
13
#03
400-16055 HEAD PLATE 60 EC ASM
ヘッドプレート６０ ＥＣ 組
1
14
#04
400-27446 HEAD PLATE 55R_NC ASM
ヘッドプレート５５ Ｒ ＿ ＮＣ 組
1
15
#01
400-01210 BRACKET ANGLE IC
ブラケットアングル ＩＣ
(1)
16
#01
SM-1040852-TP DISH SCREW
皿ねじ Ｍ ４ Ｌ ＝８
(3)
17
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(16)
18
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
19
#04
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
20
#01
HX-0029400-00 FIXED BASE
固定ベース
(2)
21
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
22
#01
EA-9500B01-00 CABLE BAND
束線バンド
(2)
23 PH-0500122-C0 PIN
平行ピン
(2)
24
#01
400-01209 HEAD PLATE 60
ヘッドプレート６０
(1)
25
#03
400-16066 HEAD PLATE 60 EC
ヘッドプレート６０ ＥＣ
(1)
26
#03
400-16067 BRACKET ANGLE IC EC
ブラケットアングル ＩＣ ＥＣ
(1)
27
#02
400-01207 HEAD PLATE 50
ヘッドプレート５０
(1)
28
#04
400-26878 HEAD PLATE 50 NC
ヘッドプレート５０ ＮＣ
(1)
29
#02
SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
30
#04
SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
- 55 -
28.HEAD RELATED COMPONENTS (1)(FOR KE-2050,2050R,2055R)
ヘッド周り関係（１）（ＫＥ −２０５０，２０５０ Ｒ，２０５５ Ｒ 用）
3
5
6
8
5
7
8
19
15
16
19
17
22
20
21
21
23
24
25
27
28
28
30
32
33
65
37
39
75
44
45
45
43
76
47
46
47
41
51
55
56
56
57
58
59
61
4
35
9
2
82
83
87
91
88
92
89
95
78
96
79
81
80
89
A
A
B
B
62
63
36
37
39
14
26
13
11
12
73
50
44
41
46
55
10
1
77
84
85
42
52
54
64
42
64
40
66
86
93
34
7
31
18
6
29
29
48
49
48
98
90
94
97
100
99
69
71
72
70
67
38
53 60
74
43
68
