- 47 -

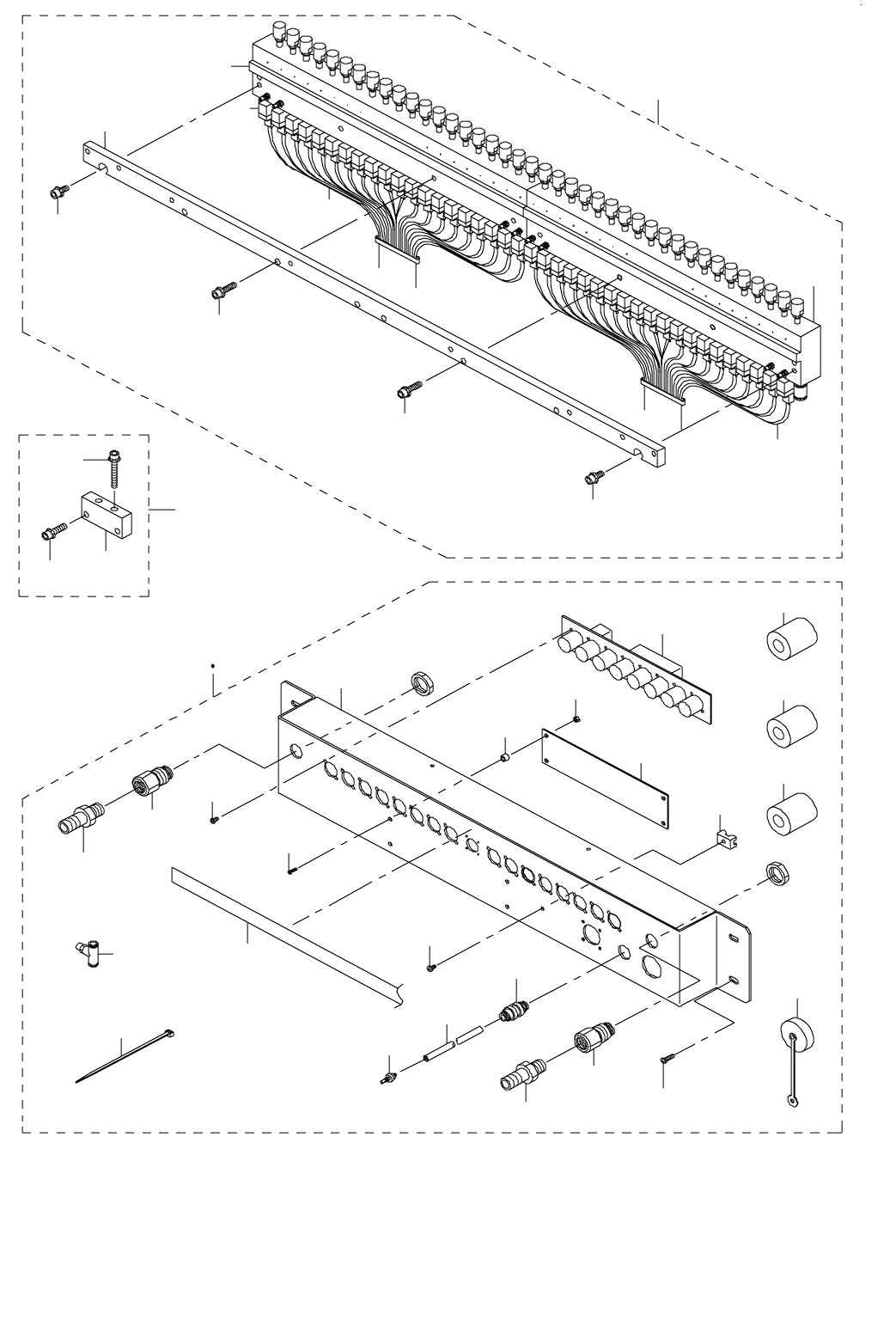

24.FEEDER BANK COMPONENTS (2)
フィーダバンク関係（２）
2
4
5
5
6
6
27
25
32
26
12
13
14
15
16
18
19
20
21
22
23
24
17
18
17
10
11
35
36
37
34
33
1
3
31
28
29
30
7
8
9
- 48 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
2 400-00575 DRIVE CYLINDER L
ドライブシリンダ Ｌ
(1)
3 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
4 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
5 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
6 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
7 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
8 PV-1303050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(80)
9 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(4)
10 E2508-729-0A0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット組
1
11
#01
E2508-729-AA0 CONNECTOR BRACKET ASM.
コネクタブラケット組
1
12 B4011-210-000 SPACER
基板スペ−サ
(4)
13 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
14 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
15 HX-0029400-00 FIXED BASE
固定ベース
(1)
16 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
17 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
18 E2904-700-000 SOCKET
ソケット
(2)
19 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
20 PJ-3050600-04 TEE
チ−ズ
(1)
21 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
22 E2642-721-000 CONNECTOR NO. LABEL
コネクタ ＮＯ．ラベル
(1)
23 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.3)
24 EA-9500B01-00 CABLE BAND
束線バンド
(4)
25 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
26 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダ Ｉ ／ Ｆ 基板組
(1)
27 E2508-729-000 CONNECTOR BRACKET (30)
コネクタブラケット
(1)
28
#01
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
29
#01
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(4)
30
#01
HK-0429900-8A CAP
キャップ
(1)
31
#01
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(3)
32 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
33 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
34 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
2
35 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
36 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
37 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
- 49 -
25.HEAD COMPONENTS (1)
ヘッド関係（１）
43
43
45
37
102
10
12
18
15
19
20
21
22
22
16
22
17
14
23
24
27
28
27
28
29
86
94
96
28
28
38
39
28
28
44
28
28
28
42
28
28
28
46
40
47
48
49
50
51
60
A
A
69
63
64
65
67
66
72
93
70
71
94
97
94
99
100
73 78
101
28
28
79
81
95
84
84
85
9
91
89
88
90
9
25
87
92
B
B
106
5
6
42
41
28
68
69
41
11
28
80
26
1
2
103
30 36
107 110
111
61 62
82 83
3 4
7
8
13
105
98
104
