- 171 -

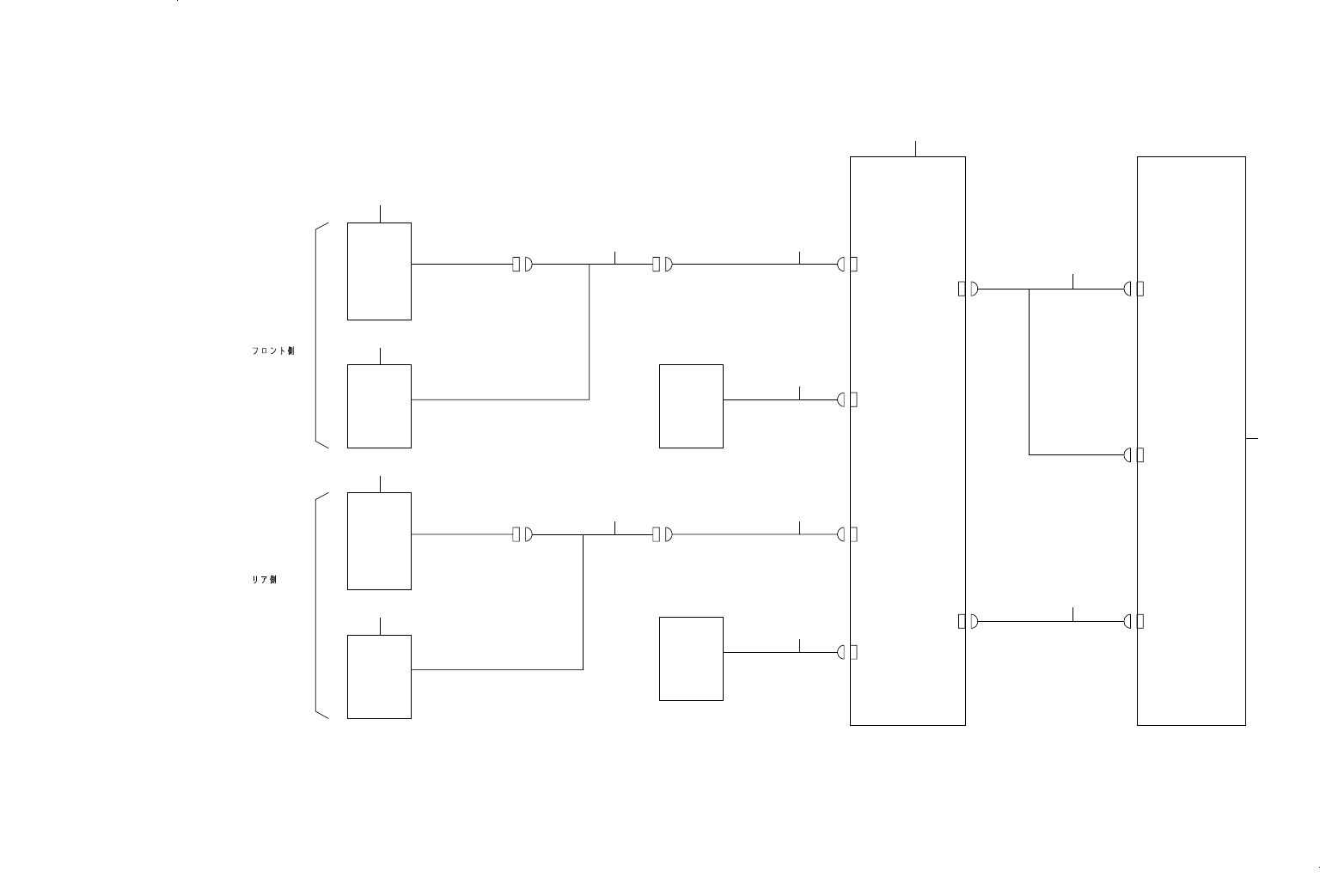

86.SYSTEM DIAGRAM (19)(ISM/MES)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１９）（ＩＳＭ ／ ＭＥＳ）
MS2
CPU BOARD
CTRL UNIT
KEYBOARD
KEYBOARD/MOUSE
SWITCH
COM2COM2
MOUSE
MOUSE
BARCORD
READER
KEYBOARD
BARCORD
READER
KB
MOUSE
KB/MS PC
RS PC
KB1
KB2
MS1
1 2 1 2
3 3
4 5 6 7
8
9 10
11
- 172 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-03284 KEY BOARD
キーボード
1
2 EZ-1458644-11 READER BAR CODE
バーコードリーダ（ＧＤ ４４３０− ＢＫ）
1
3 401-76191 PS/2 BARCODE READER CABLE
ＰＳ ／２バーコードリーダーケーブル
1
4 400-02302 KEYBOARD CABLE ASM
キーボードケーブル組
1
5 400-02301 MOUSE CABLE ASM
マウスケーブル組
1
6 400-02304 R-KEYBOARD CABLE ASM
リアキーボードケーブル組
1
7 400-02303 R-MOUSE CABLE ASM
リアマウスケーブル組
1
8 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切換え器
1
9 400-03282 MOUSE/KEYBOARD SELECTOR CABLE ASM
マウス／キーボード切換え器ケーブル組
1
10 400-27815 F-232C CABLE ASM
Ｆ −２３２ Ｃ ケーブル組
1
11 400-03280 CPU BOARD
ＣＰＵ ボード
1
