KE2050、2060 Parts List.pdf.pdf - 第60页
- 55 - 28. HEA D RE L ATED COMP O N EN T S ( 1)(F O R K E-2050, 2050R ,2055 R ) ヘッド周り関係（１） （ＫＥ −２０５０，２０５０ Ｒ，２０５５ Ｒ 用） 3 5 6 8 5 7 8 19 15 16 19 17 22 20 21 21 23 24 25 27 28 28 30 32 33 65 37 39 75 44 45 45 43 76 47 46 4…
- 54 -
NOTE( 注記 ) #01....FOR 2060,2060R ２０６０，２０６０ Ｒ 用
#02....FOR 2050,2050R ２０５０，２０５０ Ｒ 用
#03....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
#04....FOR 2055R ２０５５ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01176 MNLA BRACKET ASM.
ＭＮＬＡ ブラケット組
1
2 400-01177 MNLA BRACKET
ＭＮＬＡ ブラケット
(1)
3 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
4 E9611-729-000 MNLA
ＭＮＬＡ
(1)
5 SL-6052092-TN SCREW
座金付き六角穴ボルト
(3)
6 PH-0500122-C0 PIN
平行ピン
(2)
7 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
8 HX-0029400-00 FIXED BASE
固定ベース
(1)
9 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
10 EA-9500B01-00 CABLE BAND
束線バンド
(1)
11
#01
400-01208 HEAD PLATE 60 ASM.
ヘッドプレート６０組
1
12
#02
400-01206 HEAD PLATE 50 ASM.
ヘッドプレート５０組
1
13
#03
400-16055 HEAD PLATE 60 EC ASM
ヘッドプレート６０ ＥＣ 組
1
14
#04
400-27446 HEAD PLATE 55R_NC ASM
ヘッドプレート５５ Ｒ ＿ ＮＣ 組
1
15
#01
400-01210 BRACKET ANGLE IC
ブラケットアングル ＩＣ
(1)
16
#01
SM-1040852-TP DISH SCREW
皿ねじ Ｍ ４ Ｌ ＝８
(3)
17
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(16)
18
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
19
#04
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
20
#01
HX-0029400-00 FIXED BASE
固定ベース
(2)
21
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
22
#01
EA-9500B01-00 CABLE BAND
束線バンド
(2)
23 PH-0500122-C0 PIN
平行ピン
(2)
24
#01
400-01209 HEAD PLATE 60
ヘッドプレート６０
(1)
25
#03
400-16066 HEAD PLATE 60 EC
ヘッドプレート６０ ＥＣ
(1)
26
#03
400-16067 BRACKET ANGLE IC EC
ブラケットアングル ＩＣ ＥＣ
(1)
27
#02
400-01207 HEAD PLATE 50
ヘッドプレート５０
(1)
28
#04
400-26878 HEAD PLATE 50 NC
ヘッドプレート５０ ＮＣ
(1)
29
#02
SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
30
#04
SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
- 55 -

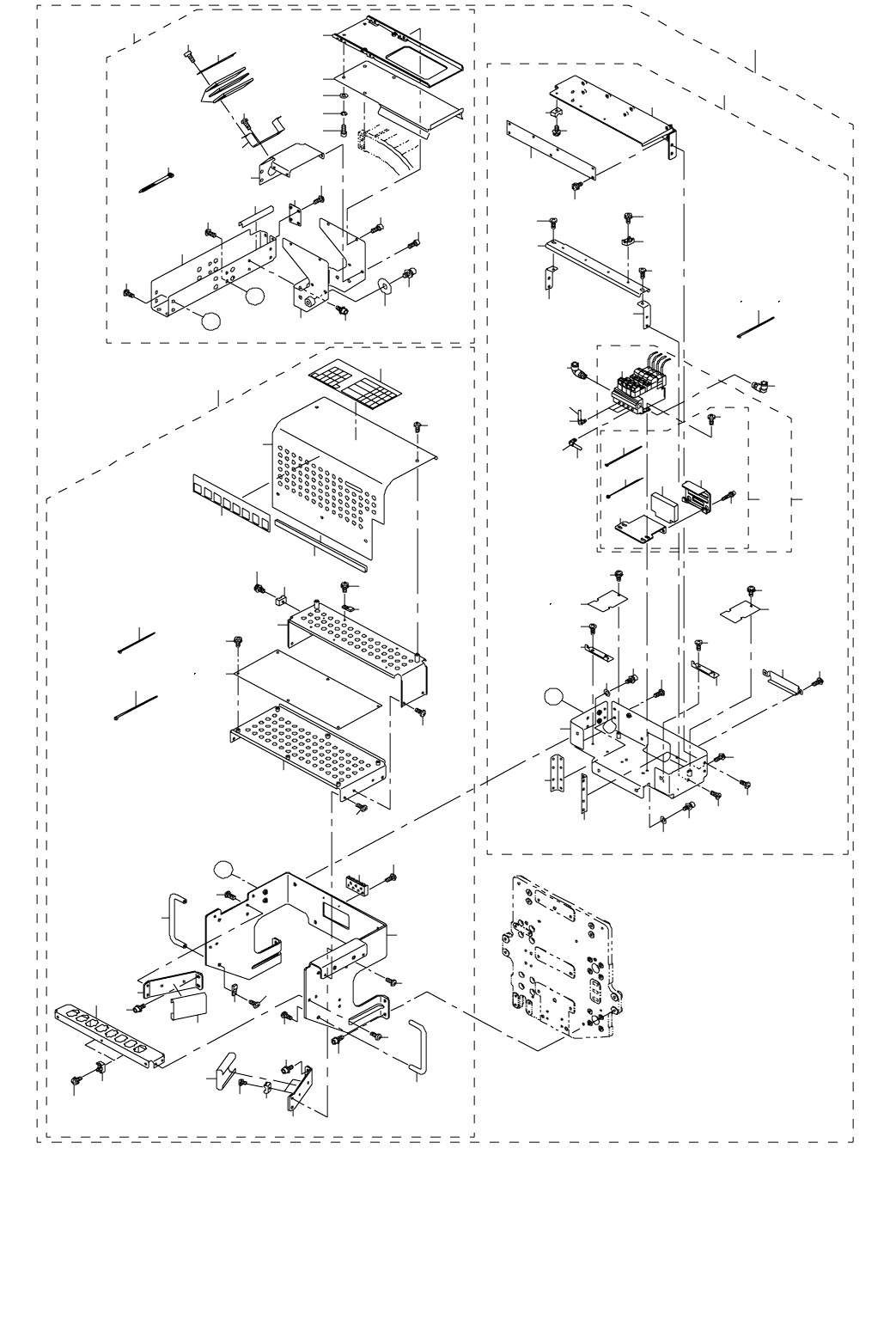

28.HEAD RELATED COMPONENTS (1)(FOR KE-2050,2050R,2055R)
ヘッド周り関係（１）（ＫＥ −２０５０，２０５０ Ｒ，２０５５ Ｒ 用）
3
5
6
8
5
7
8
19
15
16
19
17
22
20
21
21
23
24
25
27
28
28
30
32
33
65
37
39
75
44
45
45
43
76
47
46
47
41
51
55
56
56
57
58
59
61
4
35
9
2
82
83
87
91
88
92
89
95
78
96
79
81
80
89
A
A
B
B
62
63
36
37
39
14
26
13
11
12
73
50
44
41
46
55
10
1
77
84
85
42
52
54
64
42
64
40
66
86
93
34
7
31
18
6
29
29
48
49
48
98
90
94
97
100
99
69
71
72
70
67
38
53 60
74
43
68
- 56 -
NOTE( 注記 ) #01....FOR OFFSET PLACEMENT AFTER はんだ印刷認識搭載位置補正
SOLDER SCREEN-PRINTING (OPTION) （オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01230 H EA D RELA TED 50 ASM. ヘッド周り５０組 1
2 400-01234 HEAD TOP PLATE 50 ASM. ヘッドトッププレート５０組 (1)
3 400-01235 HEAD TOP PLATE 50 ヘッドトッププレート５０ (1)
4 SL- 60 51092- TN BOLT 座金付き六角穴ボルト (4)
5 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
6 E3203 -729-0 00 T PLATE SUPPORT D
Ｔ プレ−トサポ−ト Ｄ
(2)
7 SL- 60 41092- TN SCREW
座金付き六角穴ボルト
(4)
8 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
9 400-01256 HEAD MAIN PCB BASE 50
ヘッドメイン ＰＣＢ ベース５０
(1)
10 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
11 400-01926 HEAD MAIN PCB ASM.
ヘッドメイン基板組
(1)
12
#01
400-61212 HEAD SENSOR PCB ASM
ヘッドセンサー基板組
(1)
13 400-01257 HMS PCB SUPPORT 50
ＨＭＳＰＣＢ サポート５０
(1)
14 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
15 HX-0029400-00 FIXED BASE 固定ベース (1)
16 HX-0034400-00 HARNESS PARTS 束線パーツ (6)
17 EA-9500B01-00 CABLE BAND 束線バンド (5)
18 HX-0029400-00 FIXED BASE 固定ベース (2)
19 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
20 400-01258 HEAD COVER 50
ヘッドカバー５０
(1)
21 400-01231 CONNECTOR LABEL 50
コネクタラベル５０
(1)
22 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(5)
23 400-01239 MOTOR CONNECTOR BLACKET 50
モータコネクタブラケット５０
(1)
24 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
25 HX-0029400-00 FIXED BASE
固定ベース
(2)
26 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(12)
27 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
28 400-01247 HEAD HANDLE ヘッドハンドル (2)
29 SM-3051052-TN SCREW M5 L=10 丸ねじ Ｍ ５ Ｌ ＝１０ (4)
30 HX-0034400-00 HARNESS PARTS 束線パーツ (1)
31 SM-4040501-SN SCREW M4X0.7 L=5 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５ (2)
32 E2117-802-000 TUBE CLAMP チューブクランプ (1)
33 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(2)
34 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
36 400-01251 EJECTOR BASE 50 ASM.
エジェクタベース５０組
(1)
37 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
38 EA-9500B01-00 CABLE BAND
束線バンド
(3)
39 WP-0651646-SC WASHER
平座金
(4)
40 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
41 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43 PJ-304 04 05-0 4 ELBOW UN ION エルボユニオン (4)
44 PJ-304 08 51-0 1 ELBOW UN ION エルボユニオン (2)
45 BT-04002 51 -EA T UBE HOSE, BLUE ウレタンホ−ス 青 (2)
46 400-01254 HEAD SENSOR PCB SUPPORT ヘッドセンサ ＰＣＢ サポート (2)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
48 400-01934 HEAD SENSOR PCB ASM.
ヘッドセンサ基板組
(2)
49
#01
400-61212 HEAD SENSOR PCB ASM
ヘッドセンサー基板組
(1)
50 400-01255 SENSOR CABLE GUIDE 50
センサケーブルガイド５０
(1)
51 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
52 HX-0029400-00 FIXED BASE
固定ベース
(4)
53 EA-9500B01-00 CABLE BAND
束線バンド
(4)
54 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
55 400-01180 EJECTOR BASE ANGLE
エジェクタベースアングル
(2)
56 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
57 400-01237 OCC RELAY PCB BASE 50 ＯＣＣ リレー ＰＣＢ ベース５０ (1)
58 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
59 HX-0029400-00 FIXED BASE 固定ベース (3)
60 EA-9500B01-00 CABLE BAND 束線バンド (3)
61 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
62 400-01936 OCC RELAY (50) PCB ASM.
ＯＣＣ 中継基板５０組
(1)
63 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
64 400-11216 SENSOR CABLE GUIDE ANGLE
センサケーブルガイドアングル
(2)
65 400-01252 EJECTOR BASE 50
エジェクタベース５０
(1)
66 400-01293 AIRFOIL
エアフォイル
(1)
67 400-72401 EJ OUTSIDE FILTER EXCHANGE PAC
エジェクタ外部フィルタ交換パック（５０）
(1)
68 400-77162 EJECTOR OUTSIDE FILTER ASM(50)
エジェクタ外部フィルタ組（５０）
(1)
69 400-61992 EJECTOR OUTSIDE FILTER
エジェクタ外部フィルタ
(1)
70 400-61993 EJECTOR FILTER BRACKET
エジェクタ フィルタ ブラケット
(1)
71 400-61994 EJECTOR FILTER SUPPORT エジェクタ フィルタ サポート (1)
72 SL-6031692-TN SCREW 座金付き六角穴ボルト (2)
73 EA-9500B01-00 CABLE BAND 束線バンド (2)
74 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (4)
75 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(4)
76 400-01253 EJECTOR 50
エジェクタ５０
(1)
77 400-01236 CB SUPPORT ASM.
ＣＢ サポート組
(1)
78 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
79 400-01243 FC RUBBER
ＦＣ ラバー
(3)
80 400-01244 FC CASE COVER
ＦＣ ケースカバー
(1)
81 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
82 400-01238 FC GUIDE
ＦＣ ガイド
(1)
83 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
(1)
84 400-10627 FC GUIDE R
ＦＣ ガイド Ｒ
(1)
85 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
86 WP-0651646-SC WASHER 平座金 (1)
87 HX -000650 0-0B C ABLE BAND 束線バンド (4)
88 400-01248 CB SUPPORT S ASM. ＣＢ サポート Ｓ 組 (1)
89 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(4)
90 400-01240 CB SUPPORT B
ＣＢ サポート Ｂ
(1)
91 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
92 SL-6052592-TN BOLT
座金付き六角穴ボルト
(1)
93 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
94 400-66028 CB SUPPORT A
ＣＢ サポート Ａ
(1)
95 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
96 400-01242 FC CASE
ＦＣ ケース
(1)
97 400-66027 PLASTIC RAIL SUPPORT A
プラレールサポート A
(1)
98 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
99 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３ Ｘ ９ Ｘ ０．８ (2)
100 WS-0410002-UZ SPRING WASHER ばね座金（プレス専用） (2)
