- 41 -

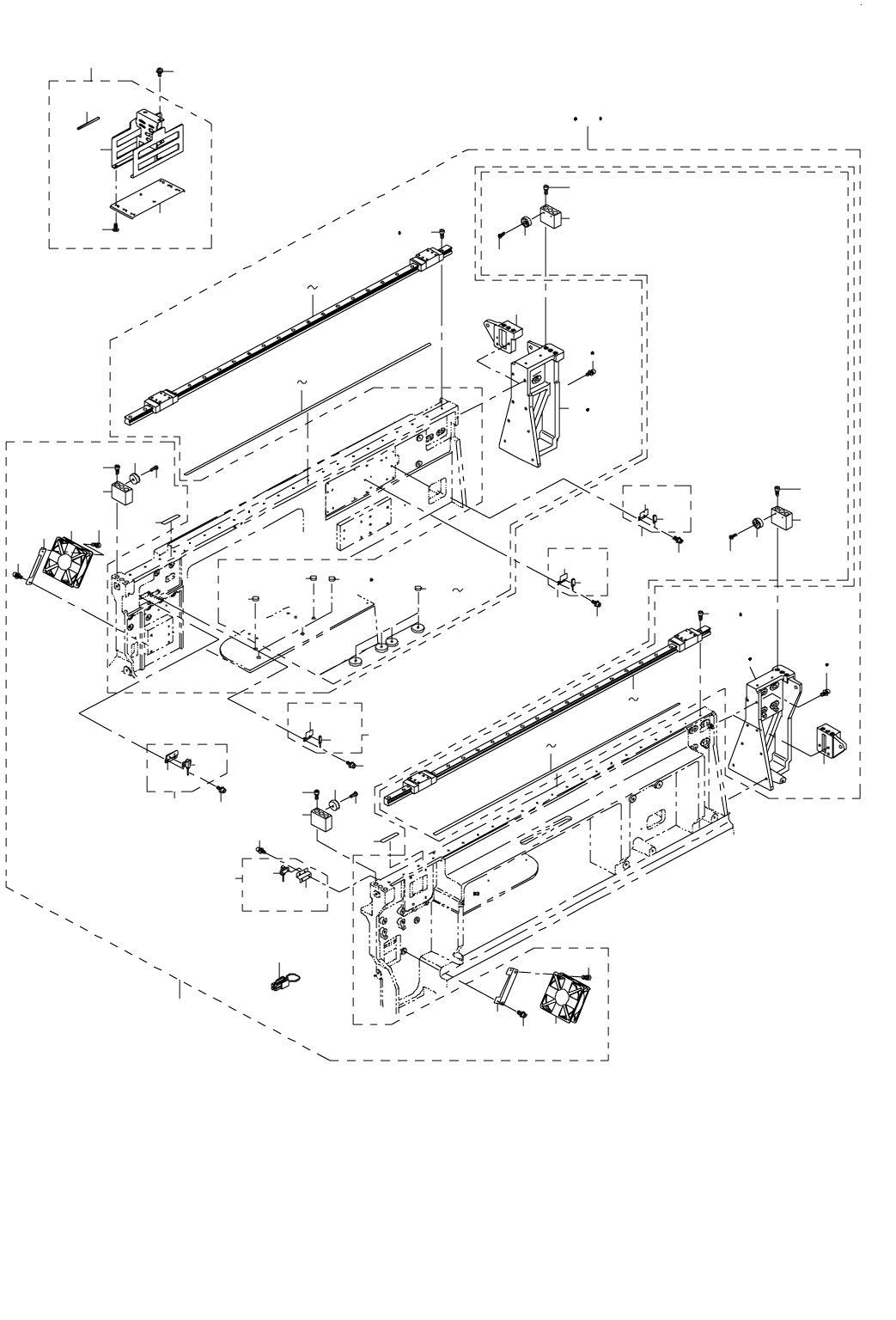

21.X-Y COMPONENTS (3)
Ｘ − Ｙ 関係（３）
20
4
5
21
15
16
17 19
17 19
49
49
49
55
54
52
57
58
56
32
33
43
43
40
41
37
36
31
35
39
44
45
61
63
62
65
60
28
6 7
10 11
15 16
51
29
46
46
47
47
53
12
14
34
51
51
38
42
8
9
1 2 3
48
12 14
22
23
24
25 27
30
22
50
59
50
48
59
59
50
49
51
59
50
64
- 42 -
NOTE( 注記 ) #01....FOR 2050M,2050RM,2055RM, ２０５０ Ｍ，２０５０ ＲＭ，２０５５ ＲＭ，
2060M,2060RM,2050C ２０６０ Ｍ，２０６０ ＲＭ，２０５０ Ｃ 用
#02....FOR 2050L,2050RL,2055RL, ２０５０ Ｌ，２０５０ ＲＬ，２０５５ ＲＬ，
2060L,2060RL,2050C ２０６０ Ｌ，２０６０ ＲＬ，２０５０ Ｃ 用
#03....FOR 2060E,2060RE ２０６０ Ｅ，２０６０ ＲＥ 用
#04....FOR 2050C ２０５０ Ｃ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-00695 Y AXIS FRAME (M) ASS'Y
Ｙ 軸フレーム（Ｍ）組
1
2
#02
400-00696 Y AXIS FRAME (L) ASS'Y
Ｙ 軸フレーム（Ｌ）組
1
3
#03
400-18852 Y AXIS FRAME (E) ASSY
Ｙ 軸フレーム（Ｅ）組
1
4
#02
400-00701 Y EXTENDED FRAME L (L)
Ｙ 軸延長フレーム Ｌ（Ｌ）
(1)
5
#03
400-16694 Y EXTENDED FRAME L(E)
Ｙ 軸延長フレーム Ｌ（Ｅ）
(1)
6 #01 SL-6063592-TN SCREW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ (3)
7
#02
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(8)
8
#02
400-00702 Y EXTENDED FRAME R (L)
Ｙ 軸延長フレーム Ｒ（Ｌ）
(1)
9
#03
400-16695 Y EXTENDED FRAME R(E)
Ｙ 軸延長フレーム Ｒ（Ｅ）
(1)
10
#01
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(3)
11
#02
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(8)
12
#01
400-00700 LINEAR WAY Y
リニアウェイ Ｙ
(2)
13
#02
400-00703 LINEAR WAY Y (L)
リニアウェイ Ｙ（Ｌ）
(2)
14
#03
400-16696 LINEAR WAY Y(E)
リニアウェイ Ｙ（Ｅ）
(2)
15
#01
SM-6052002-TN BOLT
六角穴ボルト
(44)
16
#02
SM-6052002-TN BOLT
六角穴ボルト
(48)
17
#01
400-03272 MAGNETIC SCALE Y(M)(SL700-95)
マグネスケール（ＳＬ ７００−９５）
(2)
18
#02
400-03273 MAGNETIC SCALE Y(L)(SL700-105)
マグネスケール（ＳＬ ７００−１０５）
(2)
19 #03 400-03319 MAGNETIC SCALE Y(E) マグネスケール Ｙ 軸 Ｅ サイズ用 １１５０ Ｍ (2)
20
#01
400-00698 Y EXTENDED FRAME L
Ｙ 軸延長フレーム Ｌ
(1)
21
#01
400-00699 Y EXTENDED FRAME R
Ｙ 軸延長フレーム Ｒ
(1)
22
#01
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
(3)
23
#02
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
(2)
24
#03
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
(2)
25
#01
135-29607 SHUTTLE PACKING
大釜 パッキン
(4)
26
#02
135-29607 SHUTTLE PACKING
大釜 パッキン
(2)
27
#03
135-29607 SHUTTLE PACKING
大釜 パッキン
(6)
28 400-00707 Y AXIS SUB ASS'Y
Ｙ 軸サブ組
1
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
30 #04 400-02352 Y PLUS LMT SENSOR SHORT WIRE ASM Ｙ 軸プラスリミットセンサショート束線組 (1)
31 400-01677 Y MINUS LMT SENSOR ASS'Y
Ｙ 軸マイナスリミットセンサ組
(1)
32 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
33 400-02068 Y MINUS LMT SENSOR ASM.
Ｙ 軸マイナスリミットセンサ組
(1)
34 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
35 400-01678 Y PLUS LMT SENSOR ASS'Y
Ｙ 軸プラスリミットセンサ組
(1)
36 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
37 400-02070 YL+ LMT SENSOR(FEEDER)ASM.
Ｙ 軸プラスリミットフィーダセンサ組
(1)
38 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
39 400-01679 Y ++ LMT SENSOR ASS'Y
Ｙ 軸＋＋リミットセンサ組
(1)
40 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
41 400-02069 YL+ LMT SENSOR(TRAY)ASM
Ｙ 軸プラスリミットトレイセンサ組
(1)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
43 400-00712 YM FAN BRACKET ＹＭ ファンブラケット (2)
44 E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬ モータファン組
(1)
45 E9250-729-HA0 YR MOTOR FAN ASM.
ＹＲ モータファン組
(1)
46 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
47 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
48 E2333-715-000 CAUTION SEAL
注意シール
(2)
49 400-00708 Y STOPPER
Ｙ ストッパ
(4)
50 400-49671 COVER CUSHION
カバークッション
(8)
51 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
(12)
52 400-01675 Y-ORG BRACKET L ASS'Y
Ｙ − ＯＲＧ ブラケット Ｌ 組
(1)
53 400-13313 Y-ORG BRACKET L
Ｙ − ＯＲＧ ブラケット Ｌ
(1)
54 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
(1)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
56 400-01676 Y-ORG BRACKET R ASS'Y Ｙ − ＯＲＧ ブラケット Ｒ 組 (1)
57 400-00710 Y-ORG BRACKET R
Ｙ − ＯＲＧ ブラケット Ｒ
(1)
58 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
59 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
60 400-01652 CONNECTOR BRACKET Y ASS'Y
コネクタブラケット Ｙ 組
1
61 400-62409 CONNECTOR BRACKET
コネクタブラケット
(1)
62 400-01661 CONNECTOR BRACKET SUPPORT
コネクタブラケットサポート
(1)
63 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
64 HX-0036700-0A BUSH
ブッシュ
(0.16)
65 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
- 43 -
22.X-Y COMPONENTS (4)
Ｘ − Ｙ 関係（４）
6
2
4
3
5
8
7
17
15
16
14
13
14
16
15
13
19
20
24
26
24 26
27
29
28
30
21 22 23
21 22 23
10
11
12
19
18
20
9
1
18
17
27
29
30
28
33
34
32
31
