- 31 - 1 6 .CO VE R CO MP ON ENT S (7 ) カバー関係（７） 7 8 8 34 41 16 11 13 14 15 17 20 21 26 28 26 26 26 32 31 29 24 25 22 19 44 40 46 40 49 11 11 51 51 51 33 7 27 51 51 16 16 30 38 39 43 12 12 12 48 37 39 47 9 45 45 50 6 10 …
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-18684 COVER (C) SUB ASSY
カバー（Ｃ）サブ組
1
2 400-01368 COVER (M) SUB ASSY
カバーサブ（Ｍ）組
(1)
3 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
4 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
5 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
6 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
7 400-43516 COVER CUL A
カバー ＣＵＬ Ａ
(1)
8 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
9 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
10 400-43518 COVER CUC A
カバー ＣＵＣ Ａ
(1)
11 SL-6041292-TN SCREW
座金付き六角穴ボルト
(12)
12 400-01500 CABLE SUPPORT R
ケーブルサポート Ｒ
(1)
13 HA-0053800-00 SWITCH
メインスイッチ
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(9)
15 400-18524 COVER SUL (C)
カバー ＳＵＬ（Ｃ）
(1)
16 400-01417 COVER SUR
カバー ＳＵＲ
(1)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
18 CM-3009001-06 LABEL(100)
可動部注意ラベル（１００）
(2)
19 CM-3009001-05 LABEL 可動部注意ラベル（７５） (6)
20 CM-3002000-E6 LABEL
挟み込み注意ラベル（１００）
(2)
21 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
22 E5704-700-000 SEAL
ハンドル回転シール
(1)
23 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
24 HX-0036700-0A BUSH
ブッシュ
(0.2)
25 400-03323 SIGNAL TOWER ASM. (C)
シグナルタワー組（Ｃ）
(1)
26 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
27 400-01427 PULLEY COVER L
プーリカバー Ｌ
(1)
28 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
30 400-01428 PULLEY COVER R プーリカバー Ｒ (1)
31 400-17782 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
(1)
32 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
33 E1457-729-000 MTC SHUTTLE COVER
ＭＴＣ シャトルカバ−
(1)
34 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
35 400-01429 CB ANGLE
ＣＢ アングル
(1)
36 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
37 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
38 400-01447 CABLE CLAMP YU
ケーブルクランプ ＹＵ
(1)
39 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
(1)
40 400-66933 FC RUBBER Y
ＦＣ ラバー Ｙ
(1)
41 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
42 400-01430 CABLE SUPPORT F
ケーブルサポート Ｆ
(1)
43 HX-0032600-0H CABLE PARTS 束線パーツ (2)
44 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
(1)
45 400-99654 CRT BASE
ＣＲＴ ベース
(1)
46 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
47 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
49 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
50 L127E-021-000 COVER CUSHION
カバークッション
(1)
51 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(1)
52 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
53 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
54 HX-0029400-00 FIXED BASE
固定ベース
(1)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
56 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
57 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
58 EA-9500B00-00 CABLE BAND
結束バンド ６０
(1)
59 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
60 400-43526 COVER SUPPORT R
カバーサポート Ｒ
(1)
61 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
62 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
63 400-43517 COVER CUR A
カバー ＣＵＲ Ａ
(1)
64 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
65 400-43525 COVER SUPPORT L
カバーサポート Ｌ
(1)
66 401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニター（ＣＥ）
(1)
67 400-99998 LCD ASM FOR BOC
認識用 ＬＣＤ 組
1
- 31 -
16.COVER COMPONENTS (7)
カバー関係（７）
7
8
8
34
41
16
11
13
14
15
17
20
21
26
28
26
26
26
32
31
29
24
25
22
19
44
40
46
40
49
11
11
51
51
51
33
7
27
51
51
16
16
30
38
39
43
12
12
12
48
37
39
47
9
45
45
50
6
10
23
35
36
42
1
5
50
45
45
50
18
- 32 -
NOTE( 注記 ) #01....FOR EN(2050,2050R,2055R, ＥＮ（２０５０，２０５０ Ｒ，２０５５ Ｒ，
2060,2060R) ２０６０，２０６０ Ｒ）用
#02....FOR 2060E ２０６０ Ｅ 用
#03....FOR 2050C ２０５０ Ｃ 用
#04....FOR EN(2050,2060) ＥＮ（２０５０，２０６０）用
#05....FOR ST(2050R,2055R,2060R) ＳＴ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#06....FOR EN(2050R,2055R,2060R) ＥＮ（２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ）用
#07....FOR 2050R,2055R,2060R ２０５０ Ｒ，２０５５ Ｒ，２０６０ Ｒ 用
#08....FOR 2050RE,2055RE,2060E, ２０５０ ＲＥ，２０５５ ＲＥ，２０６０ Ｅ，
2060RE ２０６０ ＲＥ 用

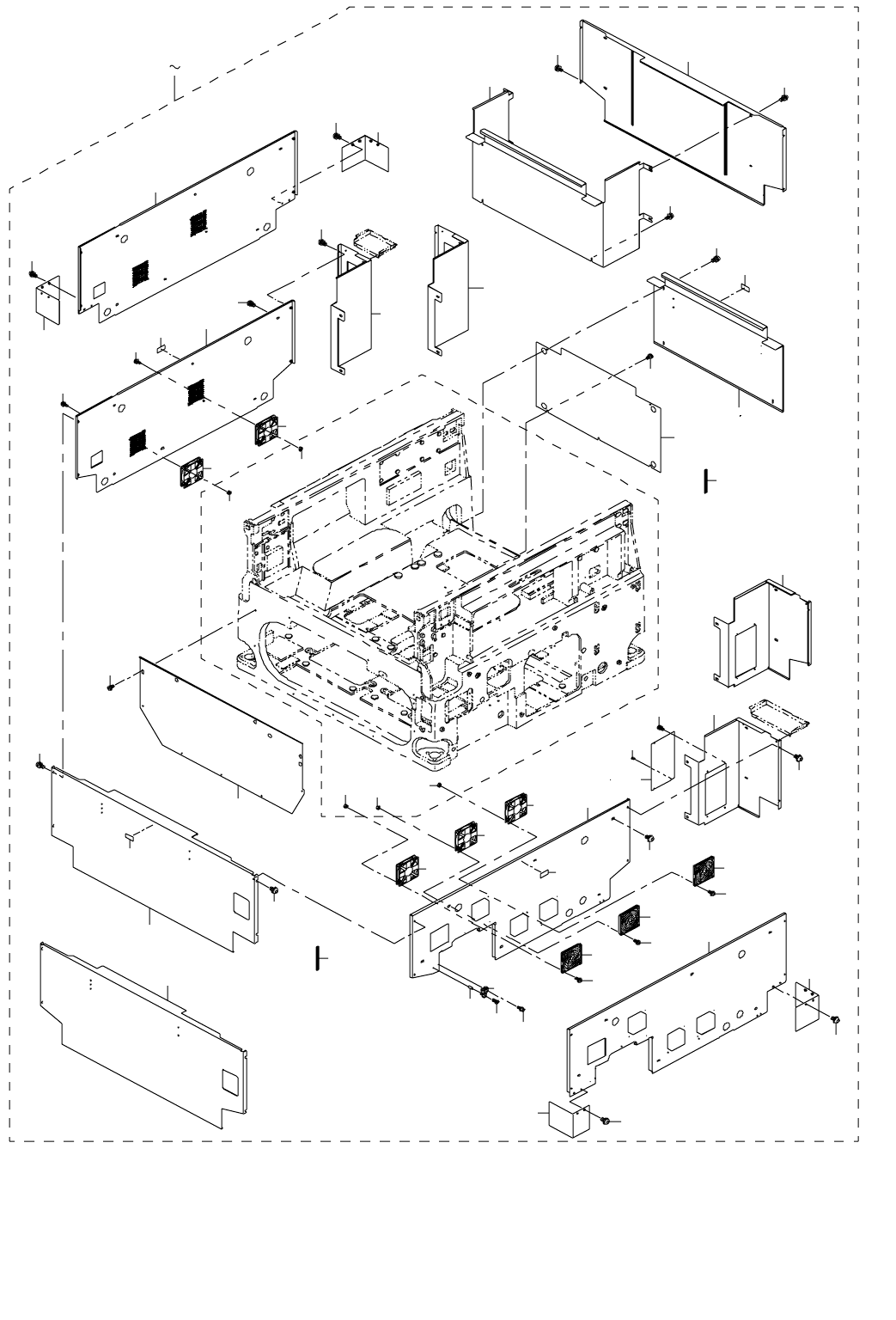

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01525 BOTTOM COVER(ST)ASSY
ボトムカバー（ＳＴ）組
1
2
#04
400-01526 BOTTOM COVER(EN)ASSY
ボトムカバー（ＥＮ）組
1
3
#02
400-18887 BOTTOM COVER (EST) ASSY
ボトムカバー（ＥＳＴ）組
1
4
#05
400-27539 BOTTOM COVER(ST)ASSY
ボトムカバー（ＳＴ）組
1
5
#06
400-27540 BOTTOM COVER(EN)ASSY
ボトムカバー（ＥＮ）組
1
6 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
(1)
8 SL-4033591-SC SCREW M3X35
セムスねじ
(4)
9 400-01503 COVER SBR
カバー ＳＢＲ
(1)
10
#07
400-31191 COVER SBR
カバー ＳＢＲ
(1)
11 HM-0010100-10 FILTER
フィルター
(3)
12 SL-4033591-SC SCREW M3X35
セムスねじ
(6)
13 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
14 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(1)
15 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
16 400-02326 BASE FAN R ASM
ベースファン Ｒ 組
(1)
17 400-26959 COVER RBL
カバー ＲＢＬ
(1)
18 400-01504 COVER RBL
カバー ＲＢＬ
(1)
19 400-01507 SETUP COVER
セットアップカバー
(1)
20 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
21 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
22 400-26960 COVER RBR
カバー ＲＢＲ
(1)
23 400-01505 COVER RBR
カバー ＲＢＲ
(1)
24 400-01506 COVER RBC
カバー ＲＢＣ
(1)
25
#08
400-17019 COVER RBC(E)
カバー ＲＢＣ（Ｅ）
(1)
26 168-70206 GRAVITY SEAL
荷重中心シール
(4)
27
#01
400-01517 INSIDE COVER F
インサイドカバー Ｆ
(1)
28
#01
SL-4061091-SC SCREW
座金付きねじ
(9)
29
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(3)
30
#01
400-01518 INSIDE COVER R
インサイドカバー Ｒ
(1)
31
#01
SL-4061091-SC SCREW
座金付きねじ
(5)
32
#01
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(1.9)
33 HX-0033400-0D SPACER
スペーサ
(1)
34
#07
400-26961 COVER FB
カバー ＦＢ
(1)
35 400-01501 COVER FB
カバー ＦＢ
(1)
36
#03
400-18520 SET UP COVER (C)
セットアップカバー（Ｃ）
(1)
37
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
38
#03
400-18519 COVER RB (C)
カバー ＲＢ（Ｃ）
(1)
39
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
40 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
41 400-01502 COVER SBL
カバー ＳＢＬ
(1)
42
#07
400-31190 COVER SBL
カバー ＳＢＬ
(1)
43
#07
400-26956 CORNER COVER FR
コーナーカバー ＦＲ
(1)
44 B2585-220-000 CASSETTE PRESSER RUBBER MAGNET
カセット押さえラバ−マグネット
(2)
45 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
46 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
47 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
48 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
50
#07
400-26955 CORNER COVER
コーナーカバー
(3)
51 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
10
