HGR14
附录 1.4 轮廓识别错误信息
附录 1-114
参考 No. 形状编号 类别
171 ~ 192, 196 4a
连接器、IrDA 等
1/2
∗
以下图的式样为
−
90
°
。
代码 内容 原因 对策
1)
芯片数据 (引线数、临时引线数、引
线间距、引线缺数据) 设定错误
请正确设定芯片数据。
(芯片数据)
20
(20)
特征点数在规定外

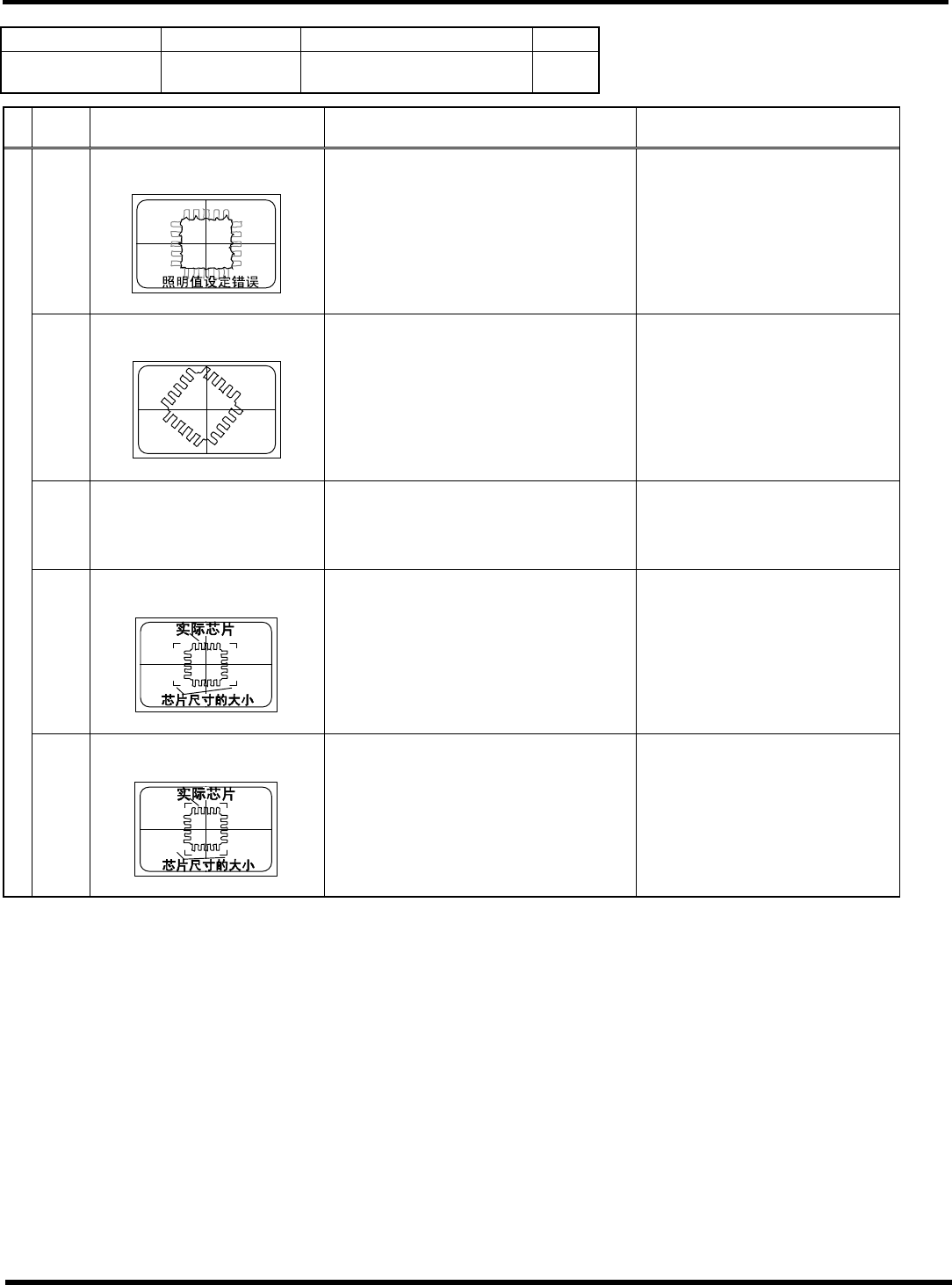

<错误图像>
21
(15)
吸着角度异常
<错误画面>
1)
超出可识别范围
(式样
±
90[
°
]以内)
请确认吸着状态。
请确认式样角度。
1)
引线数不在 2 ~ 80 以内 请正确设定芯片数据。
2)
临时引线数、间距的设定错误
23
(40)
~(48)
引线信息数据输入错误
3)
引线图形设定错误 (芯片数据)
1)
芯片数据的 L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
2)
芯片数据设定错误 请正确设定芯片数据。
27
(25)
L 或者 W 设定错误
<错误画面>
3)
部品异常 请检查部品的包装状态。
1)
部品异常 (引线浮起等) 请检查部品的包装状态。
2)
芯片数据设定错误 请正确设定芯片数据。
33
34
(27)
(34)
引线列不在一条直线上

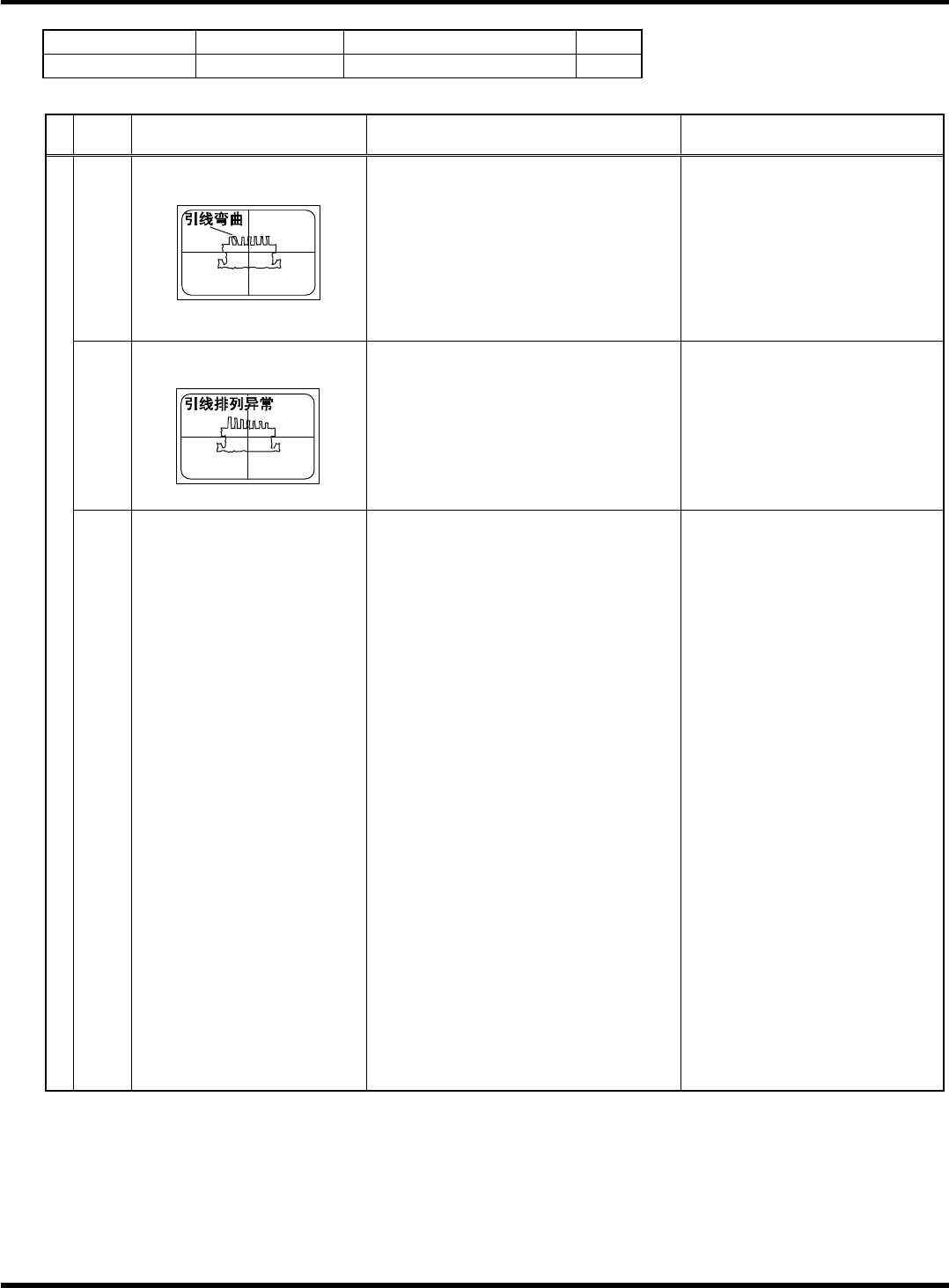

<错误图像>
HGR14-C-PMB01-A03-00
HGR14
附录 1.4 轮廓识别错误信息
附录 1-115
参考 No. 形状编号 类别
171 ~ 192, 196 4a
连接器、IrDA 等
2/2
∗
以下图的式样为
−
90
°
。
代码 内容 原因 对策
1)
部品异常 (引线弯曲等) 请检查部品的包装状态。
2)
芯片数据设定错误 请正确设定芯片数据。
3)
吸嘴的污垢 (只限 CM95R-M/L) 请清扫吸嘴。
4)
反射镜的污垢 (只限 CM95R-M/L) 请清扫反射镜。
35
(26)
引线间距异常
<错误画面>
1)
部品异常 请检查部品的包装状态。
2)
芯片数据设定错误 请正确设定芯片数据。
43
(28)
引线列的角度异常
<错误画面>
HGR14-C-PMB01-A03-00
HGR14
附录 1.4 轮廓识别错误信息
附录 1-116
参考 No. 形状编号 类别
166 ~ 170,
171 ~ 192, 193, 196
4b, 4d, 4g, 4h,
4k
SOP、QFP 等
1/2
代码 内容 原因 对策
1)
引线信息 (引线数、临时引线数、引
线间距、引线缺数据) 设定错误
请正确设定引线信息。
(芯片数据)
20
(0)
~(4)
(20)
特征点数在规定外
<错误图像>
21
(15)
吸着角度异常
<错误画面>
1)
超出可识别范围
(式样
±
30[
°
]以内)
请确认吸着状态。
请确认式样角度。
1)
引线数不在 2 ~ 80 以内 请正确设定芯片数据。
2)
临时引线数、间距的设定错误
23
(40)
~(49)
引线信息数据输入错误
3)
引线图形的设定错误 (芯片数据)
1)
L 或者引线信息的设定错误 请正确 L 或者设定引线信息。
2)
部品异常 请检查部品的包装状态。
25
(29)
(30)
L 设定错误
<错误画面>
1)
W 或者引线信息的设定错误 请正确设定 W 或者引线信息。
2)
部品异常 请检查部品的包装状态。
26
(29)
W 设定错误
<错误画面>
HGR14-C-PMB01-A03-00
