HGR14 附录 1.3 按形状输入数据项目 附录 1-4 2 • 在画面中央部将会显示补正完了的部品图像 X/Y/ θ 。 ∗ 平时在此不必移动、转动图像或框子。但是部 品不在画面中央 或倾斜到 θ 方向时， 请进行 BOX 框位置、尺寸、图像 X/Y/ θ 的微调整。 ( 调整的目标 ) ·多引线部品 调整 BOX 框， 使其 配合引线排列前端 ·凸点部品 调整 BOX 框， 使其 配合部品铸型外形 ∗ 部品中心位置的设定完成…
HGR14
附录 1.3 按形状输入数据项目
附录 1-41

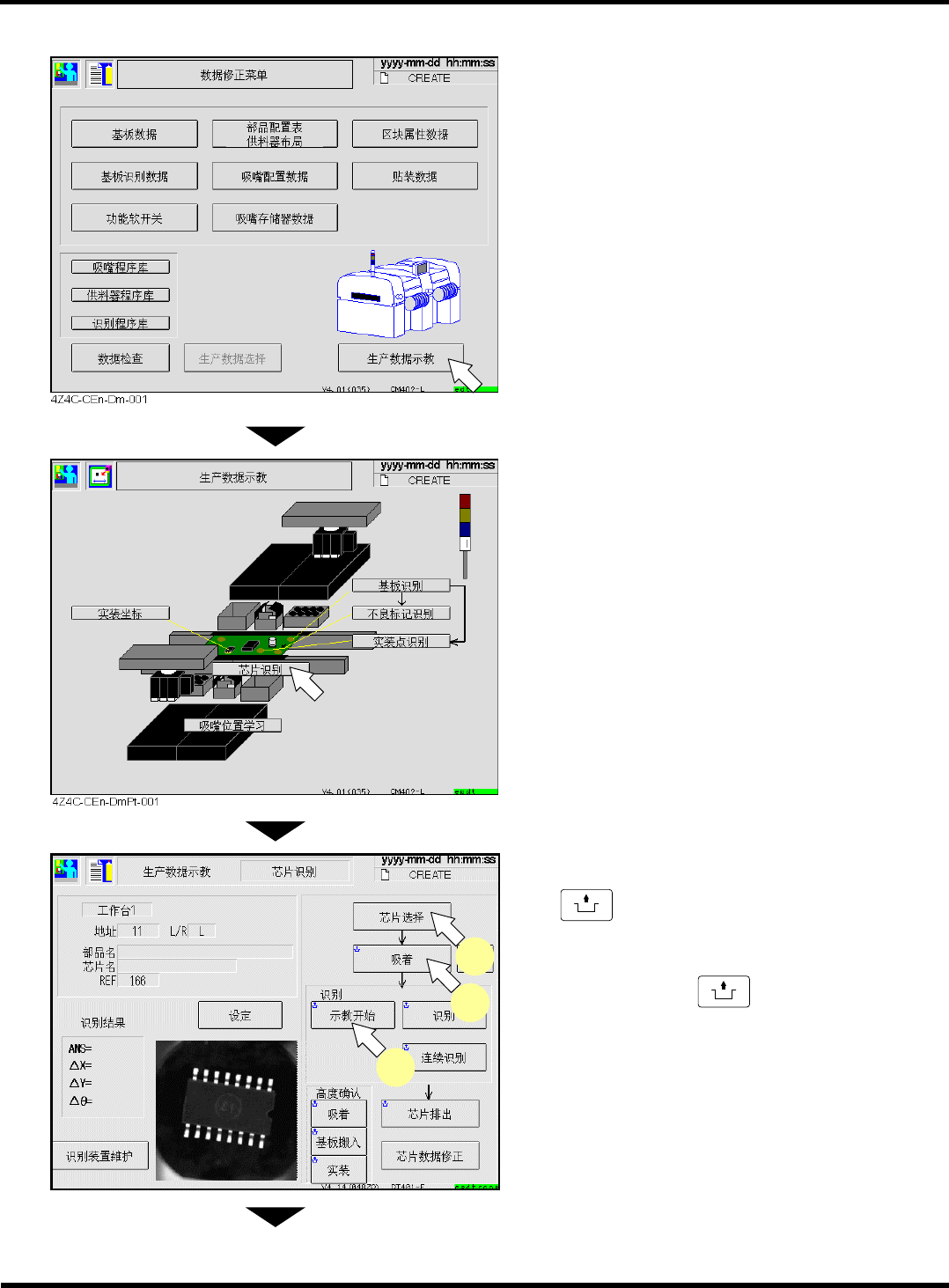

<部品中心位置示教>
1.
在主菜单的<数据修正菜单>画面上按[生
产数据示教]。
2.
按[芯片识别]。
3.
通过[芯片选择]选择对象部品后再按
UNLOCK
+ [吸着]。
4.
按操作面板的
UNLOCK
+ [示教开始]。
下一页
HGR14-C-PMB01-A02-01
4Z4C-CEn-DmPtCr-022
1
2
3
HGR14
附录 1.3 按形状输入数据项目
附录 1-42
•

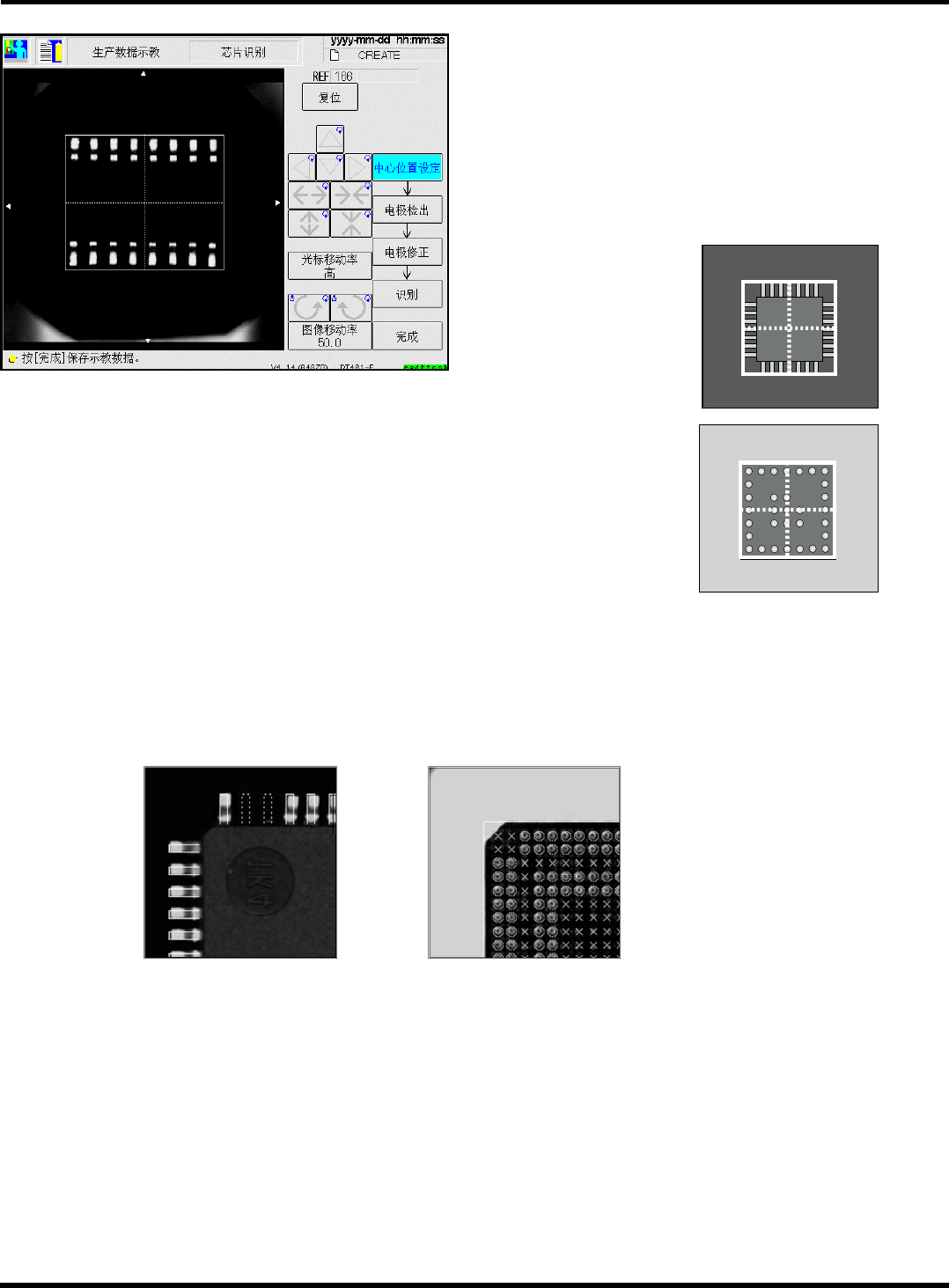

在画面中央部将会显示补正完了的部品图像
X/Y/
θ
。
∗
平时在此不必移动、转动图像或框子。但是部
品不在画面中央或倾斜到
θ
方向时，请进行 BOX
框位置、尺寸、图像 X/Y/
θ
的微调整。
(调整的目标)
·多引线部品
调整
BOX
框，使其
配合引线排列前端
·凸点部品
调整
BOX
框，使其
配合部品铸型外形
∗
部品中心位置的设定完成后，请按[完成]，进行下一步骤。
<电极检测>
部品中心位置示教时按[完成]，将会检测部品电极位置，在画面上将显示电极检测位置。
·多引线部品 ·凸点部品
在检测引线位置显示四方形框 在检测凸点位置显示圆形框
实线
:
有引线
:
有凸点
虚线
:
无引线
:
无凸点
∗
检测电极正常完成时，按[完成]结束示教。
电极尚未正常检测时，按[电极修正]，进行检测电极修正作业。
4Z4C-CEn-DmPtCr-023
HGR14-C-PMB01-A02-01
HGR14
附录 1.3 按形状输入数据项目
附录 1-43
<检测电极的修正>
在形状检测过程中尚未正常检测电极时，在此对检测电极的有无进行修正。
但是，在此只能修正电极的有无，无法修正位置。
•
按[电极修正]或[修正电极指定]，画面上将会显
示光标。
∗
把光标对准要修正的电极位置，然后请按[电极
追加/删除]。
有电极时: 电极删除
无电极时: 电极追加
•
若要把画面显示放大，请按[图像显示切换]。
图像的显示尺寸将会变化。
∗
电极的修正完成后，请按[完成]。
结束示教。
∗
连接器或 SOP 等的有些部品对示教开始时的设定式样角度，其示教结果式样角度有变化的可能
性。此时，第 2 次以后的示教部品角度与第 1 次示教部品角度不一致。式样角度被变更时，请确
认扫描角度。
