HGR14 附录 1.3 按形状输入数据项目 附录 1-7 0 • 在画面中央部将会显示补正完了的元件图像 X/Y/ θ 。 ∗ 平时在此不必移动、转动图像或框子。但是部 品不在画面中央 或倾斜到 θ 方向时， 请进行 BOX 框位置、尺寸、图像 X/Y/ θ 的微调整。 另外，在此设定的 BOX 框中心位置 (BOX 内虚 线的交点 ) 将成为识别中心位置。因为部品吸着 面状态等的原因， 若要故意地将 识别中心设定在 别的位置，请…
HGR14
附录 1.3 按形状输入数据项目
附录 1-69
<部品中心位置示教>
1.
在主菜单的<数据修正菜单>画面上按[生
产数据示教]。
2.
按[芯片识别]。
3.
通过[芯片选择]选择对象部品后再按
UNLOCK
+ [吸着]。
4.
按操作面板的
UNLOCK
+ [示教开始]。
下一页
HGR14-C-PMB01-A02-00
4Z4C-CEn-DmPtCr-025
2
3
1
HGR14
附录 1.3 按形状输入数据项目
附录 1-70
•

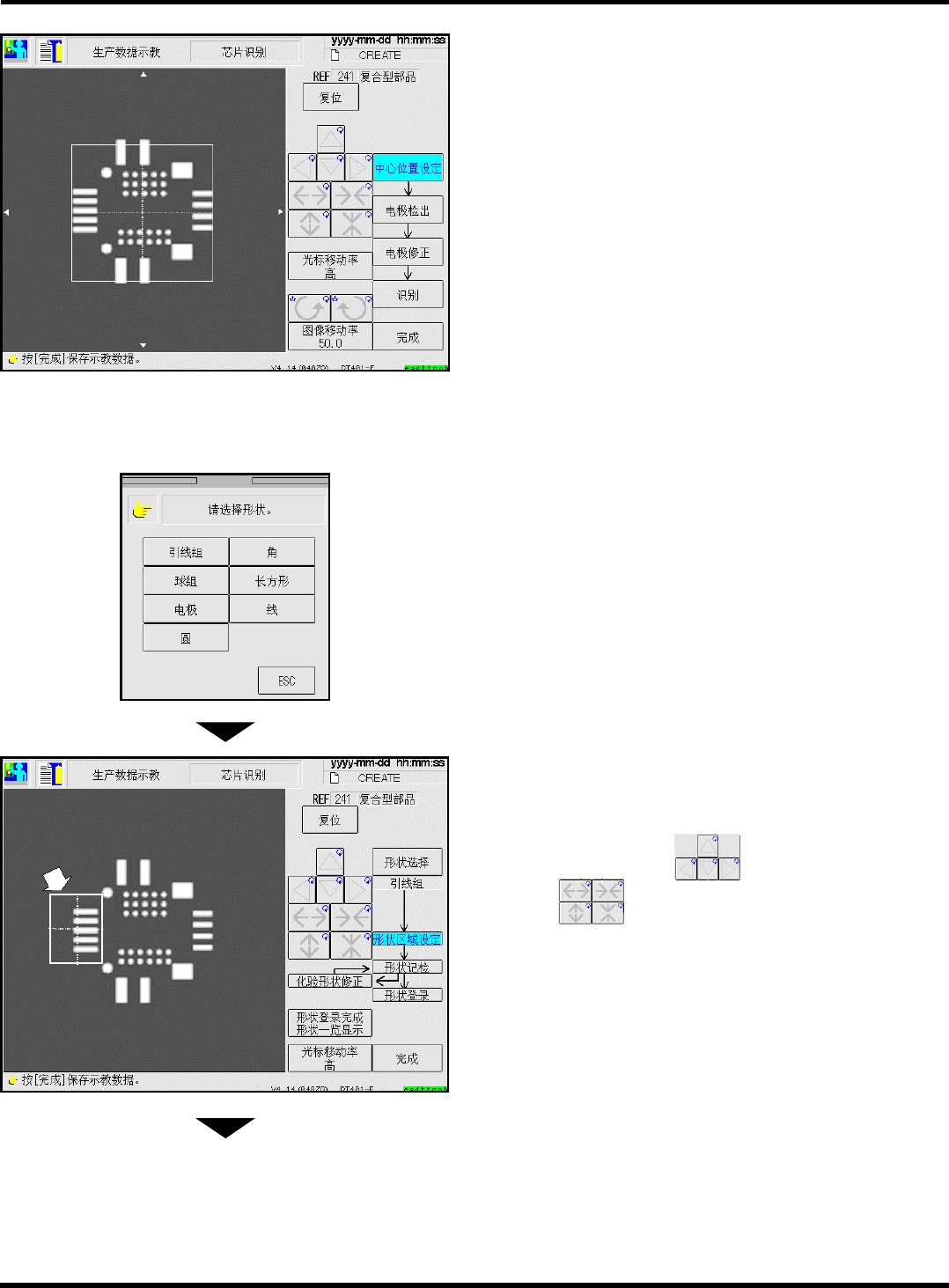

在画面中央部将会显示补正完了的元件图像
X/Y/
θ
。
∗
平时在此不必移动、转动图像或框子。但是部
品不在画面中央或倾斜到
θ
方向时，请进行 BOX
框位置、尺寸、图像 X/Y/
θ
的微调整。
另外，在此设定的 BOX 框中心位置 (BOX 内虚
线的交点) 将成为识别中心位置。因为部品吸着
面状态等的原因，若要故意地将识别中心设定在
别的位置，请用此 BOX 中心位置修正识别中心
位置。
∗
部品中心位置的设定完成后，请按[完成]，进行
下一登录形状示教步骤。
<登录形状示教>
•
部品中心位置示教时按[完成]，在画面上将会显
示形状选择窗口。
∗
请选择要登录的形状。
可选择的形状有 7 种。
关于各形状的内容，请参照第 72 页
复合型
部品个别形状内容说明。
∗
在第 2 个形状之后的登录作业时，若要显示该
窗口，请按[形状选择]。
•
选择形状后，在画面上将会显示四方形框 (形
状检测区域)。
∗
请用 BOX 移动键 、BOX 放大/缩小
键 配合要登录的形状。
关于各形状的形状区域设定内容，请参照第 72
页
复合型部品个别形状内容说明。
∗
形状检测区域设定完成后，请按[形状记检]，确
认形状检测。
下一页
4Z4C-CEn-DmPtCr-026
4Z4C-CEn-DmPtCr-027
4Z4C-CEn-DmPtCr-028
HGR14-C-PMB01-A02-00
HGR14
附录 1.3 按形状输入数据项目
附录 1-71
•

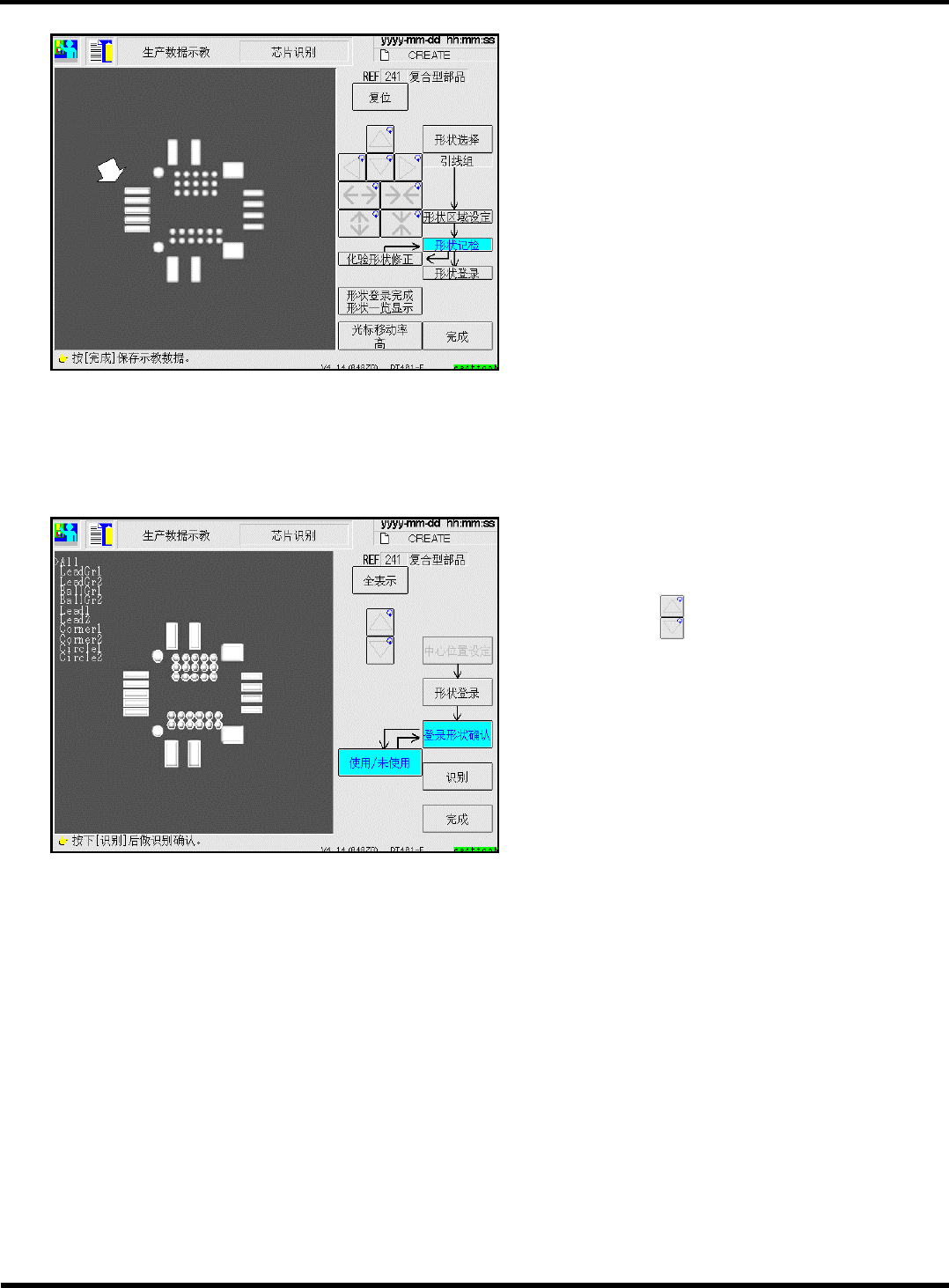

在设定区域内检测所指定的形状，然后在画面
上显示检测形状。
∗
请确认检测形状。
<
检测正常完成时
>
按
[
形状登录
]
，登录检测形状
<
未正常检测时
>
按
[
化验形状修正
]
，则将显示形状选择区域。再次重
新修正区域框位置，并进行检测
∗
对每个要登录的形状，请按照如上步骤进行登录。
所有的登录作业完成后，请按[形状登录完成 形状一览显示]，然后进行下一作业。
<登录形状的采用设定>
•
登录形状示教时按[形状登录完成 形状一览显
示]，将会显示现在所登录的形状。
∗
按上下键 ，登录形状将会一个一个地切换。
若有登录不需要的形状，请在该形状被选择
(图像显示) 的状态下按[使用/未使用]，指定登
录/删除登录。
•
被删除登录的形状从平时的实线显示将变成虚
线显示。反复按[使用/未使用]，登录和删除登
录状态将会切换。
(登录形状的采用决定)
•
按上下键，将一个一个地显示登录形状。
•
以实线显示被登录的形状，以虚线显示被删除
登录的形状。
•
设定完成后，按[完成]结束示教。
4Z4C-CEn-DmPtCr-029
4Z4C-CEn-DmPtCr-031
HGR14-C-PMB01-A02-00
