HGR14
附录 1.3 按形状输入数据项目
附录 1-73

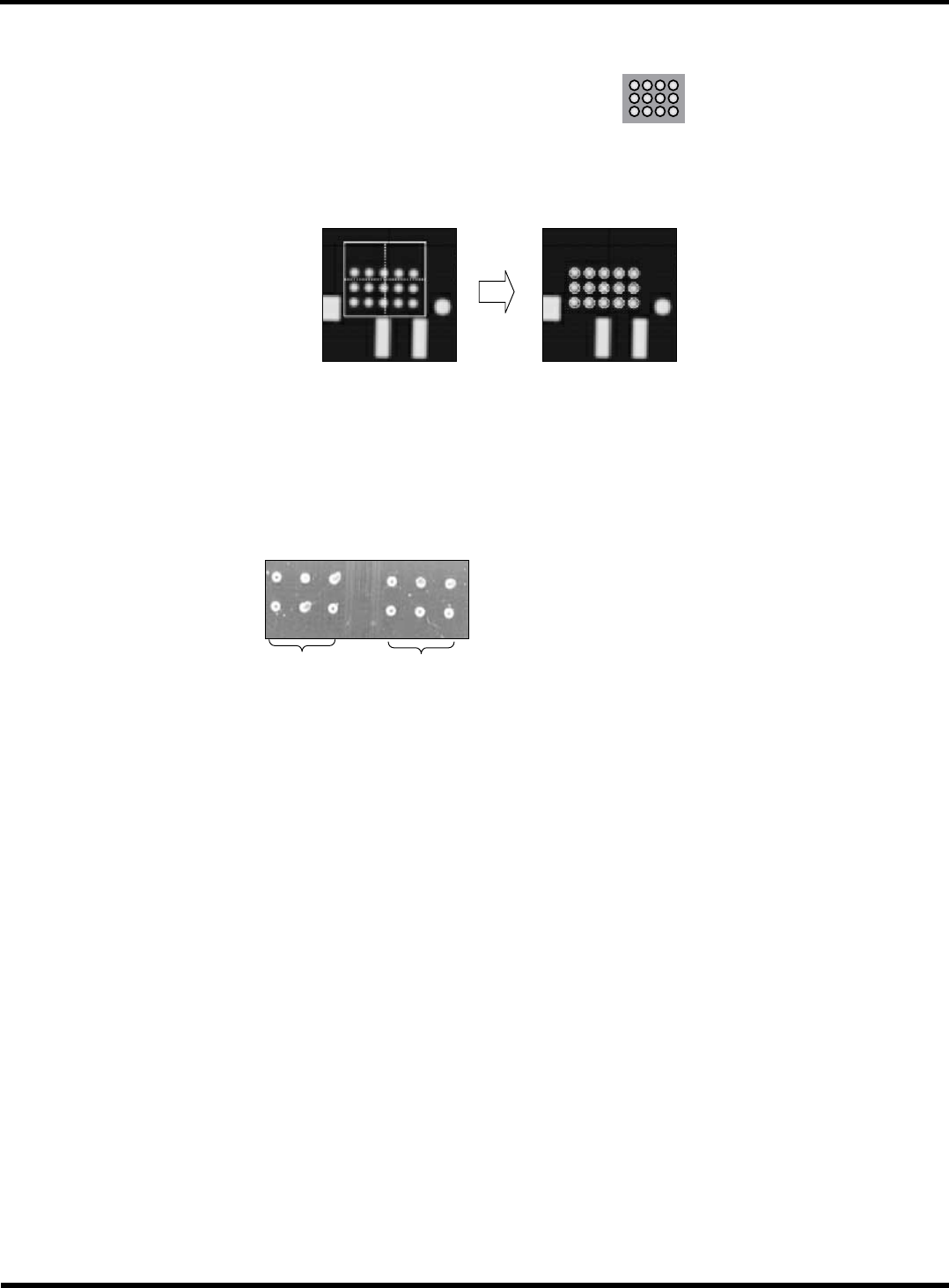

2. 球组
同一尺寸的圆形状 (凸点) 以同一间距排列，并其排列
形状为正方格子时使用。凸点数为 1
×
3 个以上。
<形状登录示教>
•
圈住要登录的球组形状整体后设定形状检测区域，并登录。
•
正常地完成检测时，被检测出的每个凸点将被圆框圈住，并在凸点组中央部显示“
”。
<注意事项>
•
凸点间距为水平方向和垂直方向都可以。但是同一方向的凸点必须为同一间距。
•
凸点数未满 3 个或排列间距不同时，请通过形状<圆>登录各个凸点。
•
凸点排列中有缺欠部分时，请将凸点分成复数的<凸点组>，或者将每个凸点作为形状<圆>，并
登录。
<备注>
如上图所示有缺少部分时，将凸
点缺少一列的两侧各成为 1 个球
组，将整体作为 2 组登录
HGR14-C-PMB01-A02-00
HGR14
附录 1.3 按形状输入数据项目
附录 1-74

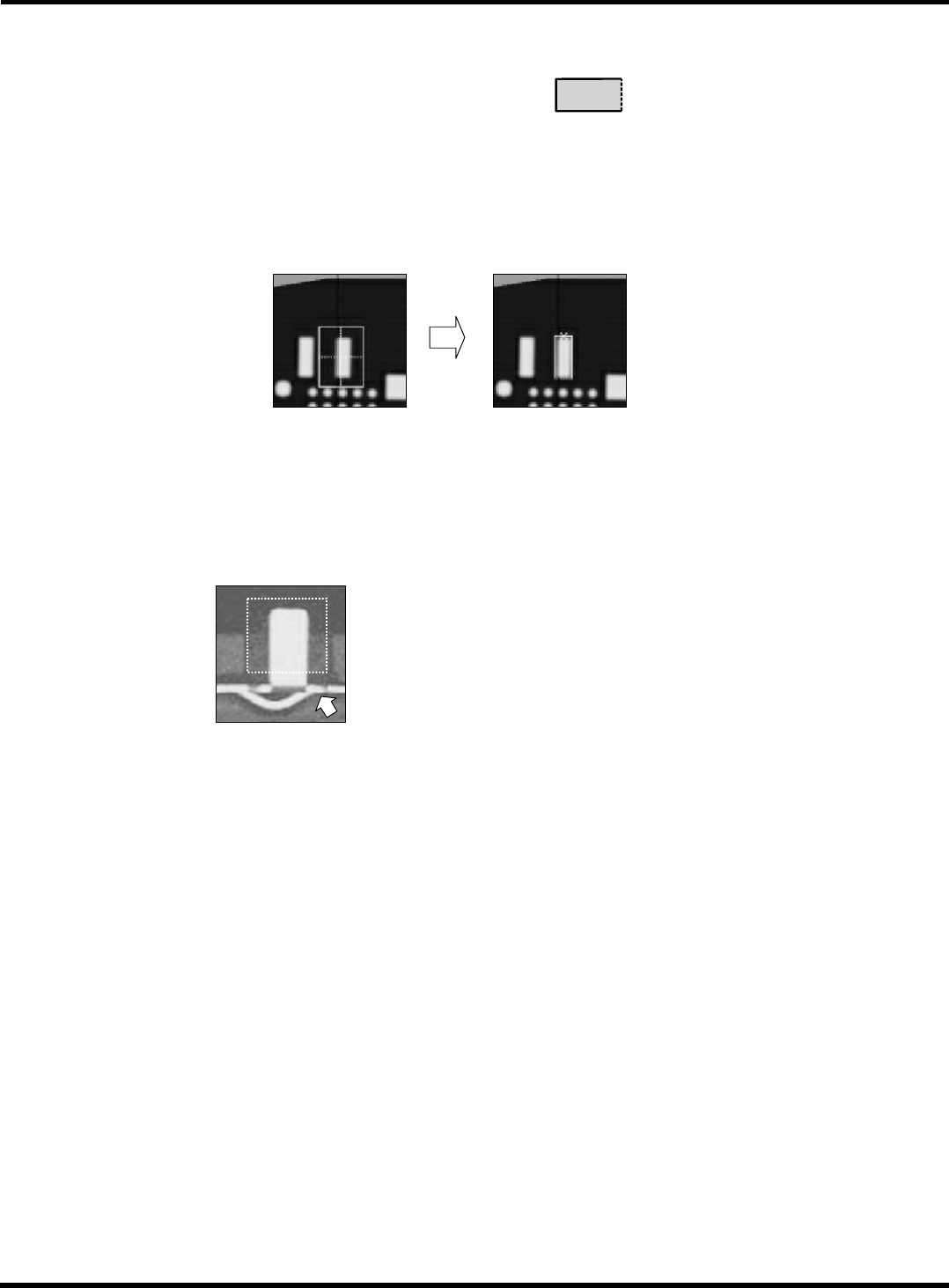

3. 电极
有 1 根电极 (引线) 单独存在时使用。
形状不同的复数引线排列时，将各个引线作为<电极>
进行登录。
<形状登录示教>
•
圈住要登录的电极形状的 3 边 (前端/侧面) 后设定形状检测区域，并登录。
(用形状区域圈住电极整体进行登录时，电极的方向将被自动判定。)
•
正常地完成检测时，被检测出的电极的 3 边将被直线框围绕，并在电极前端部显示“
”。
<注意事项>
•
设定形状检测区域时，请注意区域内只有 1 个电极。
(形状区域内若有复数电极，检测时有可能把这些电极看作 1 根连接的电极。)
•
因铸型毛刺等的原因，造成电极的根部有光度不均匀现象时，在该部位偏离形状检测区域的位置
上进行形状登录。
<备注>
如上图所示电极根部
与其他形状连在一起
时，在该部偏离形状区
域的位置上进行登录
HGR14-C-PMB01-A02-00
HGR14
附录 1.3 按形状输入数据项目
附录 1-75

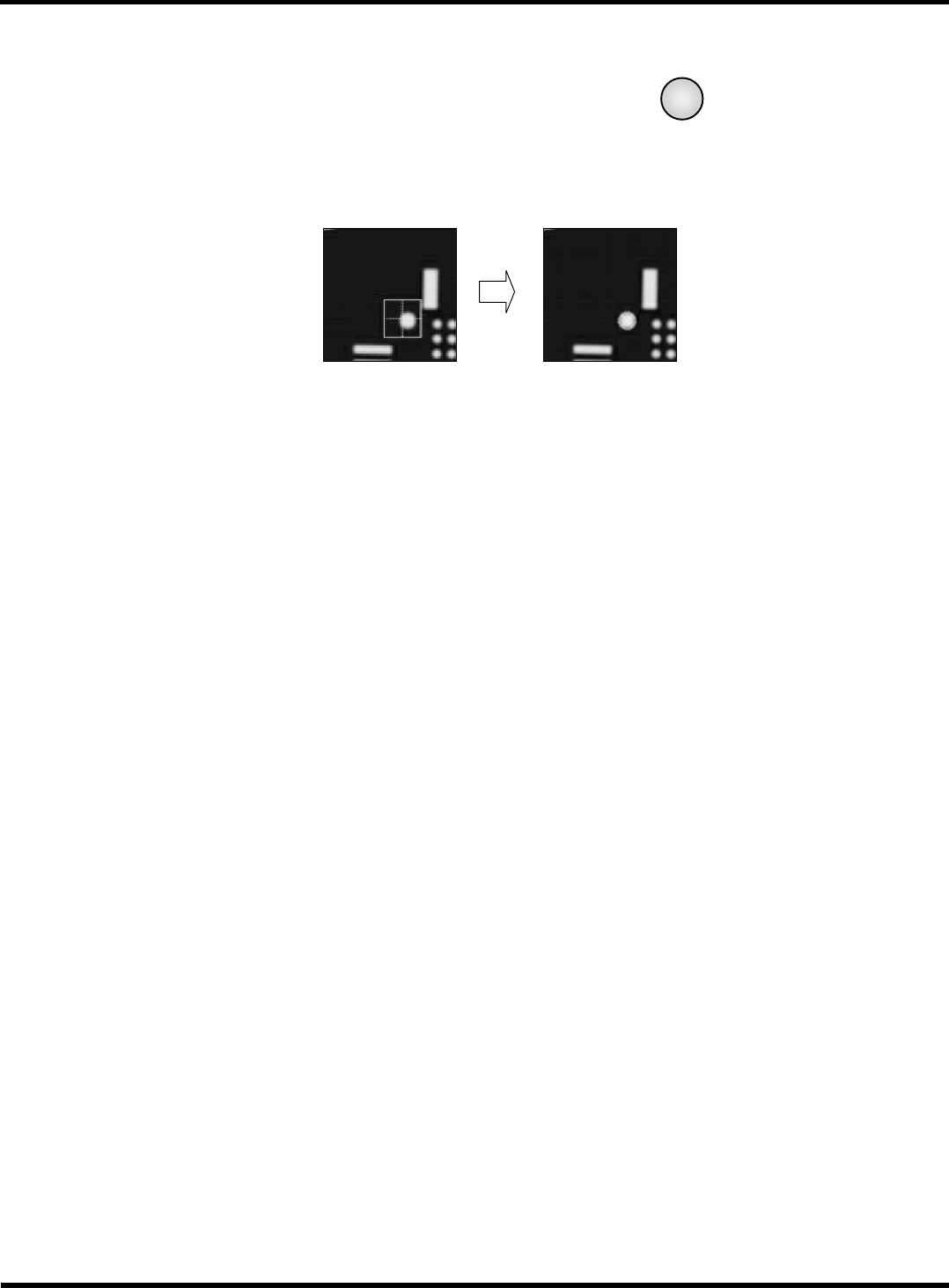

4. 圆
有 1 根圆形状 (凸点等) 单独存在时使用。
形状不同的复数凸点排列时，将其为<圆>进行登录。
<形状登录示教>
•
圈住要登录的圆形状整体后设定形状检测区域，并登录。
•
正常地完成检测时，被检测出的圆形状的外周将被圆框圈住，并在圆形状中央部显示“
”。
<注意事项>
•
设定形状检测区域时，请注意区域内只有 1 个圆形状。
(形状区域内若有复数圆形状，有可能把这些圆形状的尺寸和位置测量不正确。)
HGR14-C-PMB01-A02-00
