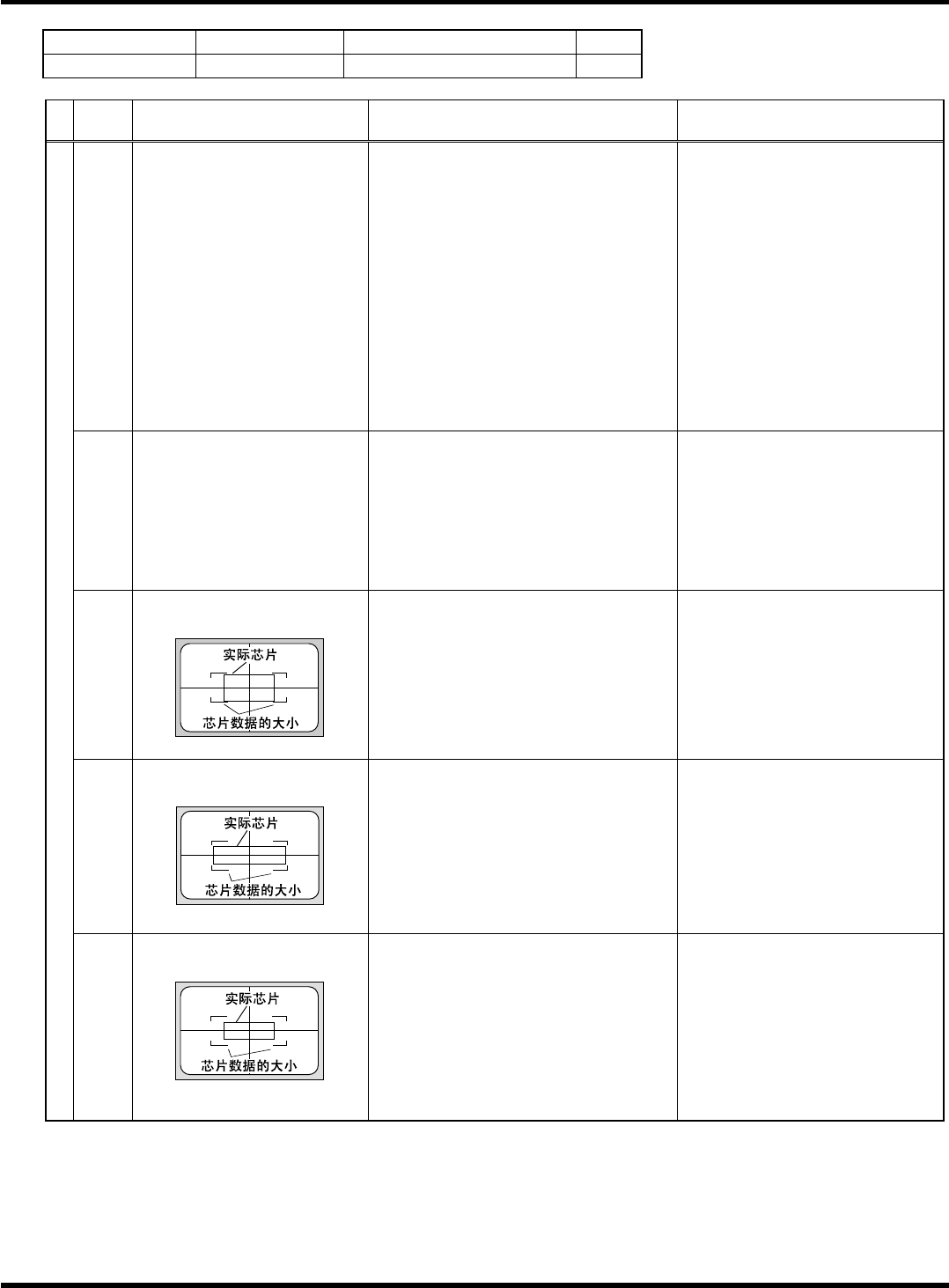

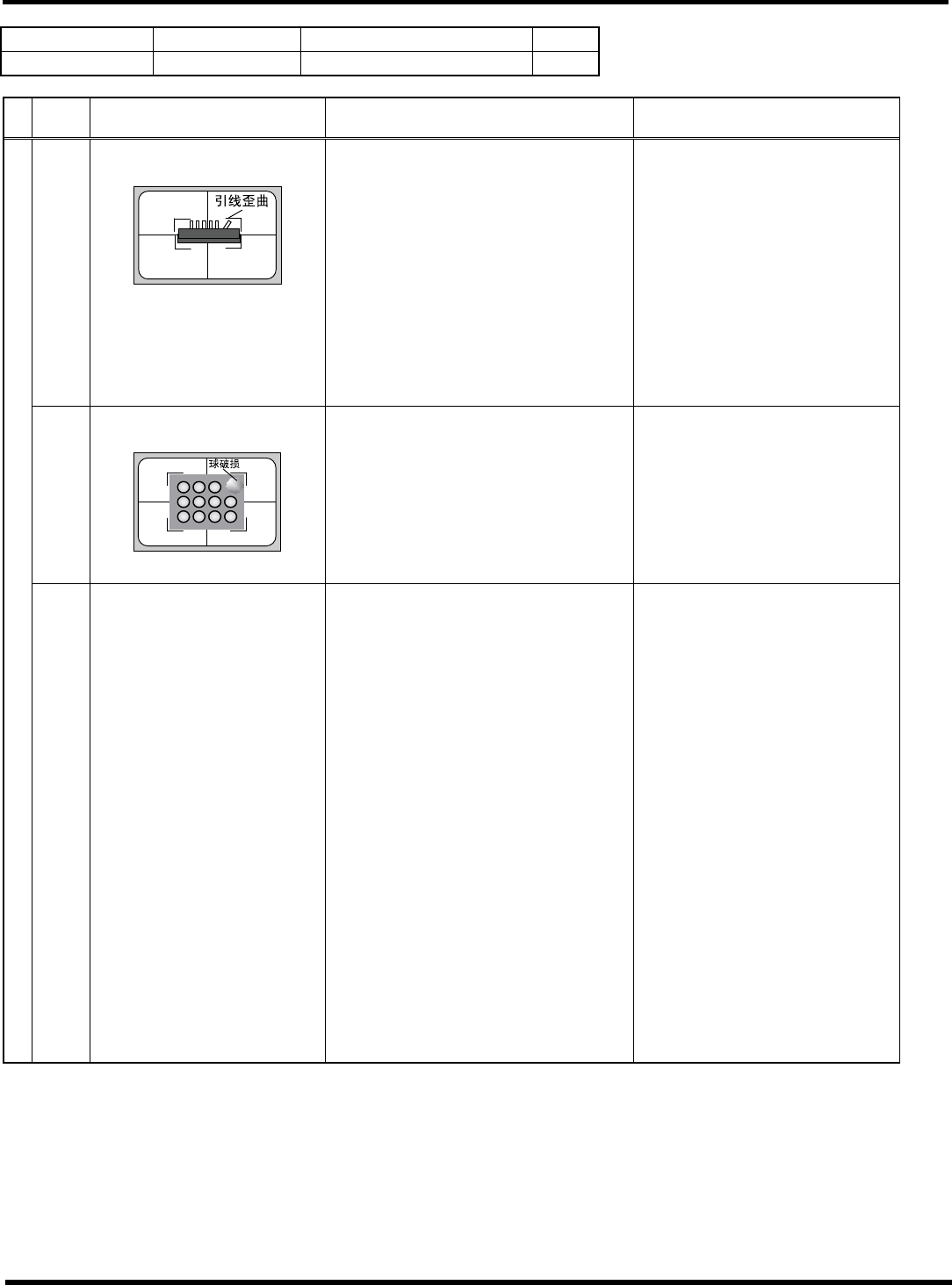

HGR14
附录 1.4 轮廓识别错误信息
附录 1-123
参考 No. 形状编号 类别
241 5m
复合型形状部品
1/2
代码 内容 原因 对策
1)
吸着错误·吸着异常 请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
请确认式样角度。
(配置数据)
2)
部品错误 请确认认芯片数据。
20
(10)
~(13)
图像状态异常
吸着角度异常
3)
吸嘴·反射板的污垢 请清扫吸嘴尖端部及反射板。
23
部品示教结果异常
1)
示教尚未正常进行 请再次确认部品数据。
通过芯片识别示教，请再次进行部
品形状特征的示教。
1)
L 设定错误 请正确设定 L。
(芯片数据)
25
(10)
~(11)
(21)
~(22)
L 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
1)
W 设定错误 请正确设定 W。
(芯片数据)
26
(10)
~(11)
(21)
~(22)
W 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
27
(27)
L 或者 W 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
HGR14-C-PMB01-A03-00
HGR14
附录 1.4 轮廓识别错误信息
附录 1-124
参考 No. 形状编号 类别
241 5m
复合型形状部品
2/2
代码 内容 原因 对策
1)
部品异常 (引线歪曲等) 请确认部品的包装状态。
2)
引线部品图像状态异常 通过调整照明，调整到电极和铸型
之间发生明暗的差异 (对比)。
35
(10)
~(11)
36
引线检测异常
<错误画面>
3)
吸着错误·吸着异常
∗
只有引线组登录时发生
请确认对象部品。
1)
部品异常 (球破损等) 请确认部品的包装状态。
2)
球部品图像状态异常 通过调整照明，调整到球和铸型之
间发生明暗的差异 (对比)。
38
(10)
球检测异常
<错误画面>
3)
吸着错误·吸着异常
∗
只有球组登录时发生
请确认对象部品。
HGR14-C-PMB01-A03-00
HGR14
附录 1.4 轮廓识别错误信息
附录 1-125
参考 No. 形状编号 类别
125,126 6a
基板识别标记、
实装点识别标记等
1/1
代码 内容 原因 对策
1)
标记形状异常
形状、颜色、尺寸错误
请确认基板识别数据
形状编号/颜色指定/尺寸
2)
标记有污垢 生产中请手动设定位置
3)
照明值不合适 自动照明模式 (Ref.125) 时，请变
更为手动 (Ref.126) ，并设定照明
值。
46
47
识别判定率不良
4)
机器参数的识别判定值过高 请变更判定值
注:
判定值不要在 75 以下
会造成标记位置的误判定
1)
标记形状异常
请确认基板识别数据
形状编号/颜色指定/尺寸
19
自动照明设定不良
2)
画面内没有识别对象标记 请修正基板标记坐标，使得基板标
记映照在画面中心
HGR14-C-PMB01-A03-00
