HGR14 附录 1.4 轮廓识别错误信息 附录 1-88 参考 No. 形状编号 类别 51 ~ 56, 8 8, 89 , 157 1a , 1 d 固定电阻、电容器 等 2/2 代码 内容 原因 对策 1) L 或者 W 设定错误 请正确设定 L 或 W 。 ( 芯片数据 ) 2) 吸着错误·吸着异常 请确认部 品高度 、 吸着位置、 吸着 偏移量、 使用吸嘴， 使吸着状 态更 趋稳定。 41 (10-11) 直交度异常 <…

100%1 / 132
HGR14
附录 1.4 轮廓识别错误信息
附录 1-87
参考 No. 形状编号 类别
51 ~ 56, 88, 89, 157
1a, 1d
固定电阻、电容器 等
1/2
代码 内容 原因 对策
1)
吸着错误·吸着异常

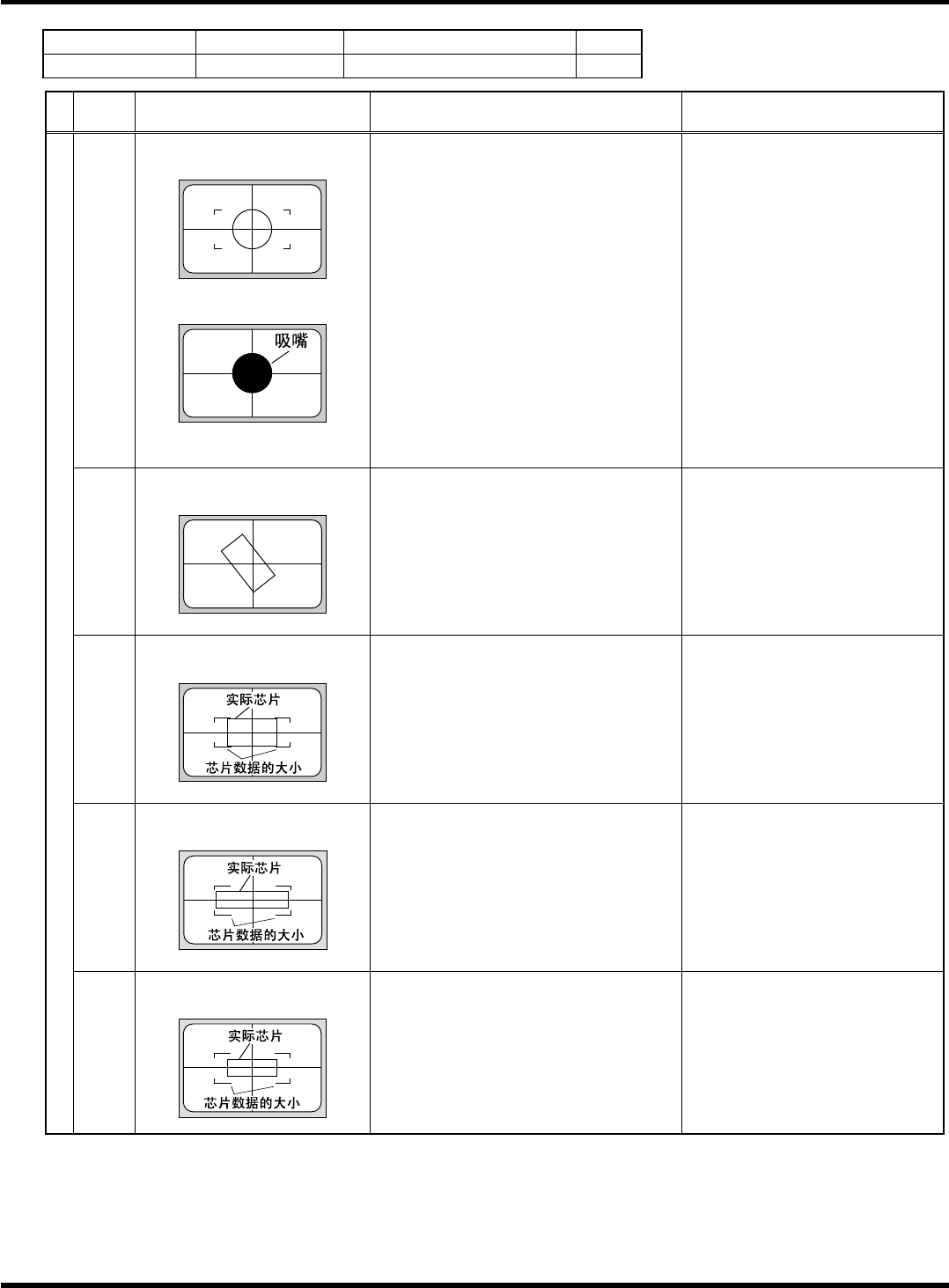

(错误画面上只看见吸嘴的轮廓)
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
2)
参照编号错误 请确认芯片数据。
20
(20)
特征点数在规定外
<错误画面>
<推断图像>
[规定值] 3 ~ 20 个
1)
识别角度超过容许范围
长方形部品:
±
60
°
以上
正方形部品:
±
30
°
以上
21
43
(15)
(25)
吸着角度异常
<错误画面>
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
请确认式样角度。
(配置数据)
1)
L 设定错误 请正确设定 L。
(芯片数据)
25
(10)
(11)
L 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
1)
W 设定错误
请正确设定 W。
(芯片数据)
26
(11-13)
(21)
W 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
27
(27)
L 或者 W 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
HGR14-C-PMB01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-88
参考 No. 形状编号 类别
51 ~ 56, 88, 89, 157
1a, 1d
固定电阻、电容器 等
2/2
代码 内容 原因 对策
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
2)
吸着错误·吸着异常 请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
41
(10-11)
直交度异常

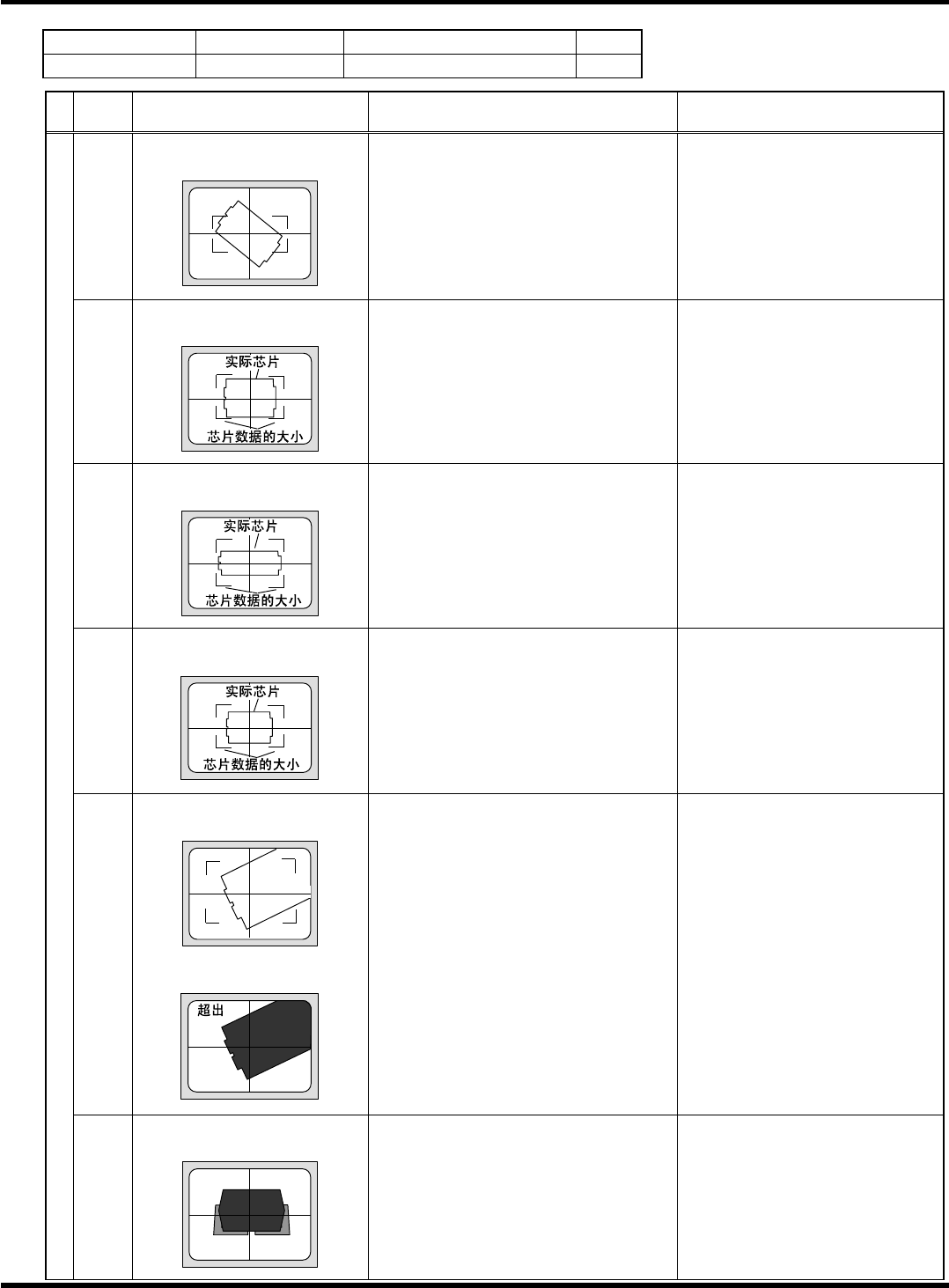

<错误画面>
1)
吸着错误·吸着异常
(倾斜吸着、杂物混入)
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
45
(15-17)
47
(1)
形状异常

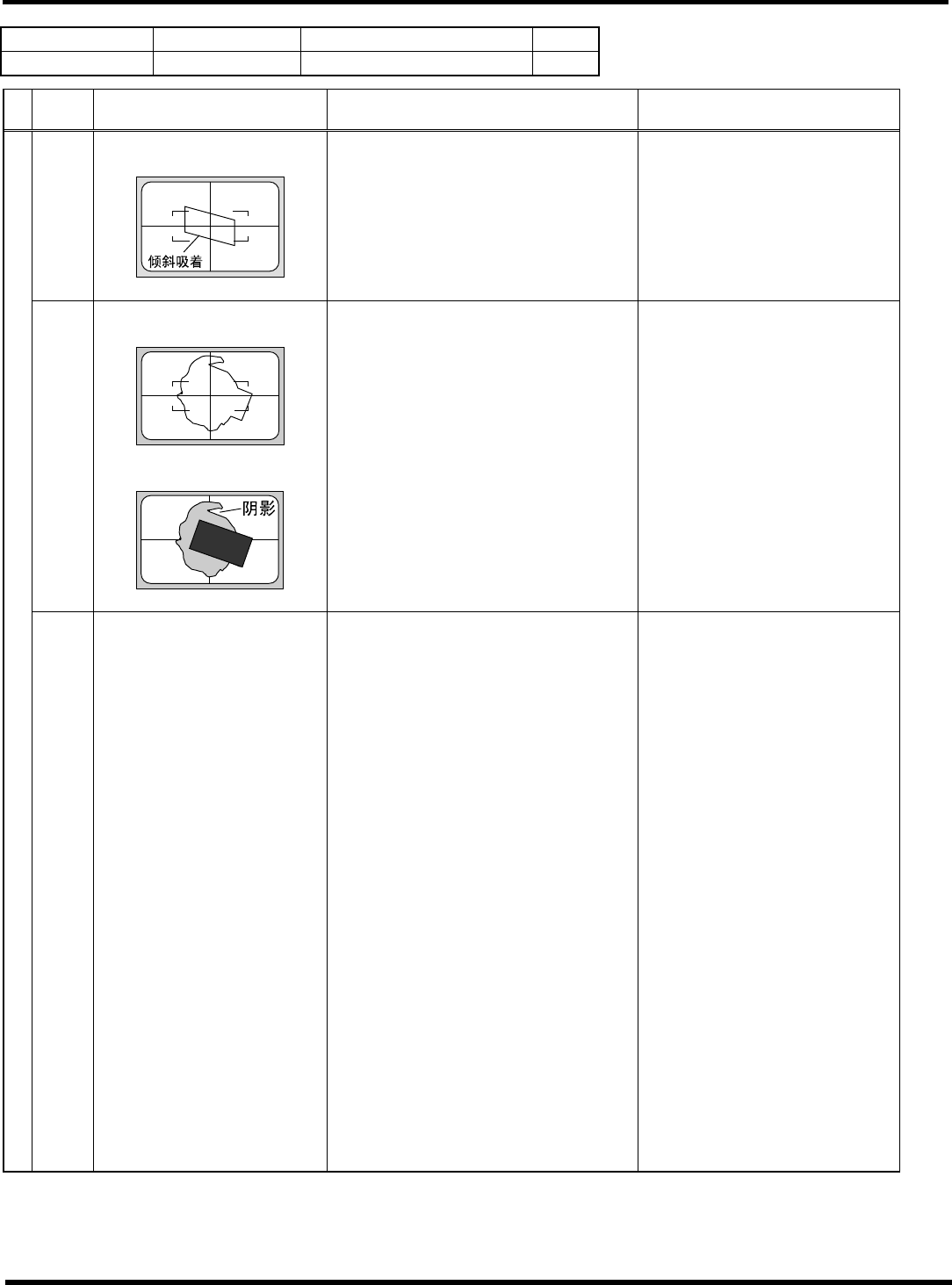

<错误画面>
<推断画面>
2)
吸嘴有污垢 请清扫吸嘴尖端部及反射板。
HGR14-C-PMB01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-89
参考 No. 形状编号 类别
57 ~ 58, 82, 151,155
1c, 1f
钽电容器、线圈 等
1/1
代码 内容 原因 对策
21
43
(15)
(25)
识别角度异常
<错误画面>
1)
识别角度超过容许范围
长方形部品:
±
60
°
以上
正方形部品:
±
30
°
以上
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
请确认式样角度。
(配置数据)
1)
L 设定错误 请正确设定 L
(芯片数据)
25
L 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
1)
W 设定错误 请正确设定 W
(芯片数据)
26
W 设定错误
<错误画面>
2)
部品错误 请确认对象部品。
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
27
(27)
L 或者 W 设定错误
<错误画面>
1) L 或者 W 设定错误
使用于识别的画像 (画面) 尺寸是根
据芯片数据的 L/W 决定。
请正确设定 L 或 W。
(芯片数据)
2) 吸着错误、吸着异常 请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
45
(43)
边缘点检测异常
<错误画面>
<推断画面>
25
(20)
侧面吸着错误
(参照 No.151, 155)
1) 吸着错误、吸着异常 请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
