HGR14 附录 1.3 按形状输入数据项目 附录 1-4 3 < 检测电极的修正 > 在形状检测过程中尚未正常检测电极时，在此对检测电极的有无进行修正。 但是，在此只能修正电极的有无，无法修正位置。 • 按 [ 电极修正 ] 或 [ 修正电极指定 ] ，画面上将会显 示光标。 ∗ 把光标对准要修正的电极位置，然后请按 [ 电极 追加 / 删除 ] 。 有电极时 : 电极删除 无电极时 : 电极追加 • 若要把画面显示…
HGR14
附录 1.3 按形状输入数据项目
附录 1-42
•
在画面中央部将会显示补正完了的部品图像
X/Y/
θ
。
∗
平时在此不必移动、转动图像或框子。但是部
品不在画面中央或倾斜到
θ
方向时，请进行 BOX
框位置、尺寸、图像 X/Y/
θ
的微调整。
(调整的目标)
·多引线部品
调整
BOX
框，使其
配合引线排列前端
·凸点部品
调整
BOX
框，使其
配合部品铸型外形
∗
部品中心位置的设定完成后，请按[完成]，进行下一步骤。
<电极检测>
部品中心位置示教时按[完成]，将会检测部品电极位置，在画面上将显示电极检测位置。
·多引线部品 ·凸点部品
在检测引线位置显示四方形框 在检测凸点位置显示圆形框
实线
:
有引线
:
有凸点
虚线
:
无引线
:
无凸点
∗
检测电极正常完成时，按[完成]结束示教。
电极尚未正常检测时，按[电极修正]，进行检测电极修正作业。
4Z4C-CEn-DmPtCr-023
HGR14-C-PMB01-A02-01
HGR14
附录 1.3 按形状输入数据项目
附录 1-43
<检测电极的修正>
在形状检测过程中尚未正常检测电极时，在此对检测电极的有无进行修正。
但是，在此只能修正电极的有无，无法修正位置。
•
按[电极修正]或[修正电极指定]，画面上将会显
示光标。
∗
把光标对准要修正的电极位置，然后请按[电极
追加/删除]。
有电极时: 电极删除
无电极时: 电极追加
•
若要把画面显示放大，请按[图像显示切换]。
图像的显示尺寸将会变化。
∗
电极的修正完成后，请按[完成]。
结束示教。
∗
连接器或 SOP 等的有些部品对示教开始时的设定式样角度，其示教结果式样角度有变化的可能
性。此时，第 2 次以后的示教部品角度与第 1 次示教部品角度不一致。式样角度被变更时，请确
认扫描角度。
HGR14-C-PMB01-A02-01
4Z4C-CEn-DmPtCr-024
HGR14
附录 1.3 按形状输入数据项目
附录 1-44

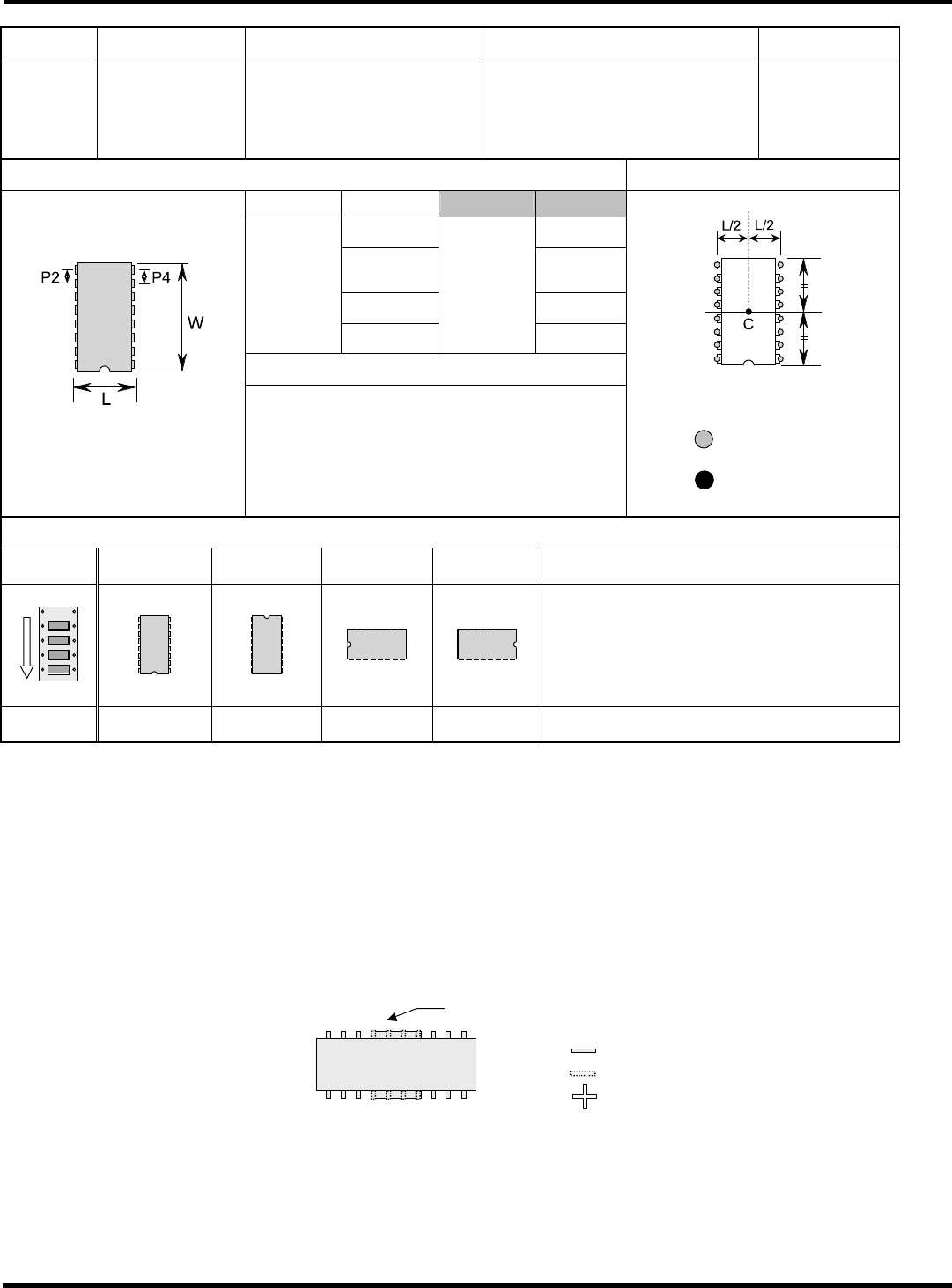

形状编号
对象形状
参考编号
对象部品
(
类别
)
对应
Ver.
4g
双向
J
引线排列
166 ~ 170 SOJ
等
V7.00
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
引线数
N2
引线数
N4
临时引线数
V2
临时引线数
V4
间距
P2
间距
P4
引线信息
2
引线信息
4
判断标准
1)
长度
: L
±
(20%)
2)
引线排列平行度
:
±
6[
°
]
3)
引线间距误差
:
±
(
间距容许值
)
4)
角度
:
识别角度
±
30[
°
]
等
(Top view)
在全引线顶端中心识别
:
检测位置
:
检测中心
可识别姿势
(
只可识别以下式样
<
也有一部分例外
> )
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
(备注)
1. QFP 扩展数据，不管式样角度，请向 2 边和 4 边输入数据。
2. 关于间距容许量，一般设定 20 ~ 30%。(关于 CM301，为选项)
3. 输入引线信息时的注意事项。
登录到引线信息里的引线用于定位和合格品的判定。请勿登录有可能误看做是引线的散热片等。是
造成误识别和精度不良的原因。另外，对没有登录到引线信息里的部分不会进行引线的检测。根据
假想引线 (实际引线及临时引线) 计算识别结果。引线排列中心以 1/2 间距为单位可移动。
例 1)
引线排列中心有散热片、铸型时
(
实际引线数
N2/N4=6,
临时引线数
V2/V4=10)
散热片等
实际引线
临时引线
识别中心
