HGR14 附录 1.4 轮廓识别错误信息 附录 1-1 25 参考 No. 形状编号 类别 12 5,126 6a 基板识别标记 、 实装点识别标记等 1/1 代码 内容 原因 对策 1) 标记形状异常 形状、颜色、尺寸错误 请确认基板识别数据 形状编号 / 颜色指定 / 尺寸 2) 标记有污垢 生产中请手动设定位置 3) 照明值不合适 自动照明模式 (Re f. 1 25) 时， 请 变 更为手动 (Re f. 1 26) ， 并 …
HGR14
附录 1.4 轮廓识别错误信息
附录 1-124
参考 No. 形状编号 类别
241 5m
复合型形状部品
2/2
代码 内容 原因 对策
1)
部品异常 (引线歪曲等) 请确认部品的包装状态。
2)
引线部品图像状态异常 通过调整照明，调整到电极和铸型
之间发生明暗的差异 (对比)。
35
(10)
~(11)
36
引线检测异常
<错误画面>
3)
吸着错误·吸着异常
∗
只有引线组登录时发生
请确认对象部品。
1)
部品异常 (球破损等) 请确认部品的包装状态。
2)
球部品图像状态异常 通过调整照明，调整到球和铸型之
间发生明暗的差异 (对比)。
38
(10)
球检测异常
<错误画面>
3)
吸着错误·吸着异常
∗
只有球组登录时发生
请确认对象部品。
HGR14-C-PMB01-A03-00
HGR14
附录 1.4 轮廓识别错误信息
附录 1-125
参考 No. 形状编号 类别
125,126 6a
基板识别标记、
实装点识别标记等
1/1
代码 内容 原因 对策
1)
标记形状异常
形状、颜色、尺寸错误
请确认基板识别数据
形状编号/颜色指定/尺寸
2)
标记有污垢 生产中请手动设定位置
3)
照明值不合适 自动照明模式 (Ref.125) 时，请变
更为手动 (Ref.126) ，并设定照明
值。
46
47
识别判定率不良
4)
机器参数的识别判定值过高 请变更判定值
注:
判定值不要在 75 以下
会造成标记位置的误判定
1)
标记形状异常
请确认基板识别数据
形状编号/颜色指定/尺寸
19
自动照明设定不良
2)
画面内没有识别对象标记 请修正基板标记坐标，使得基板标
记映照在画面中心
HGR14-C-PMB01-A03-00
HGR14
附录 1.5 识别装置维护
附录 1-126
附录
附录附录
附录
1.5
识别装置维护
识别装置维护识别装置维护
识别装置维护
通过维护识别装置，可以进行有关识别装置的各种维护。
例如，可以进行识别装置的版本升级、版本确认以及确认识别错误信息等。
附录
附录附录
附录
1.5.1
识别装置维护
识别装置维护识别装置维护
识别装置维护画面
画面画面
画面

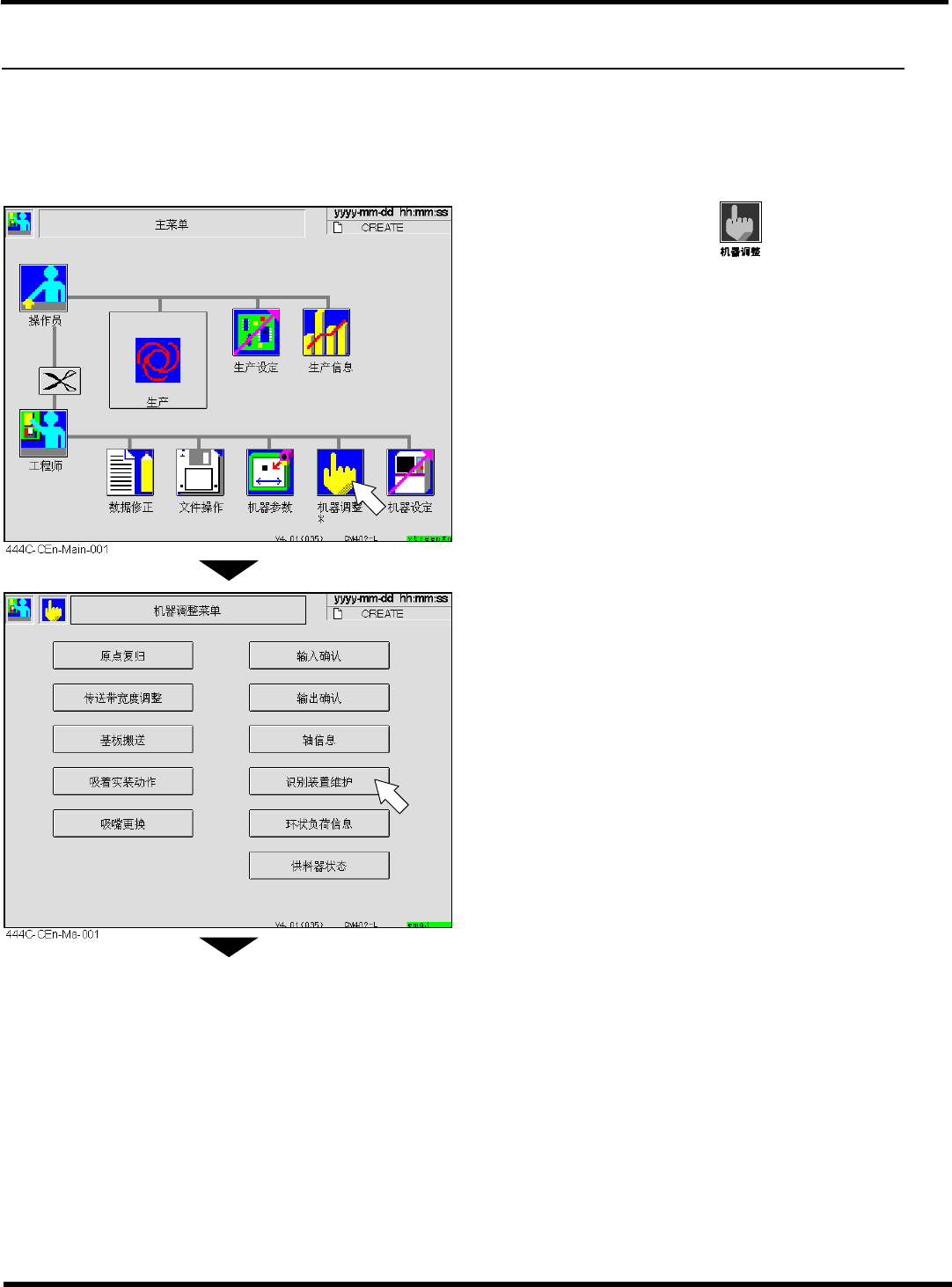

1.
按<主菜单>画面上的 。
•
显示<机器调整菜单>画面。
2.
按[识别装置维护]。
•
显示<识别装置维护>画面。
下一页
