HGR14
附录 1.3 按形状输入数据项目
附录 1-76

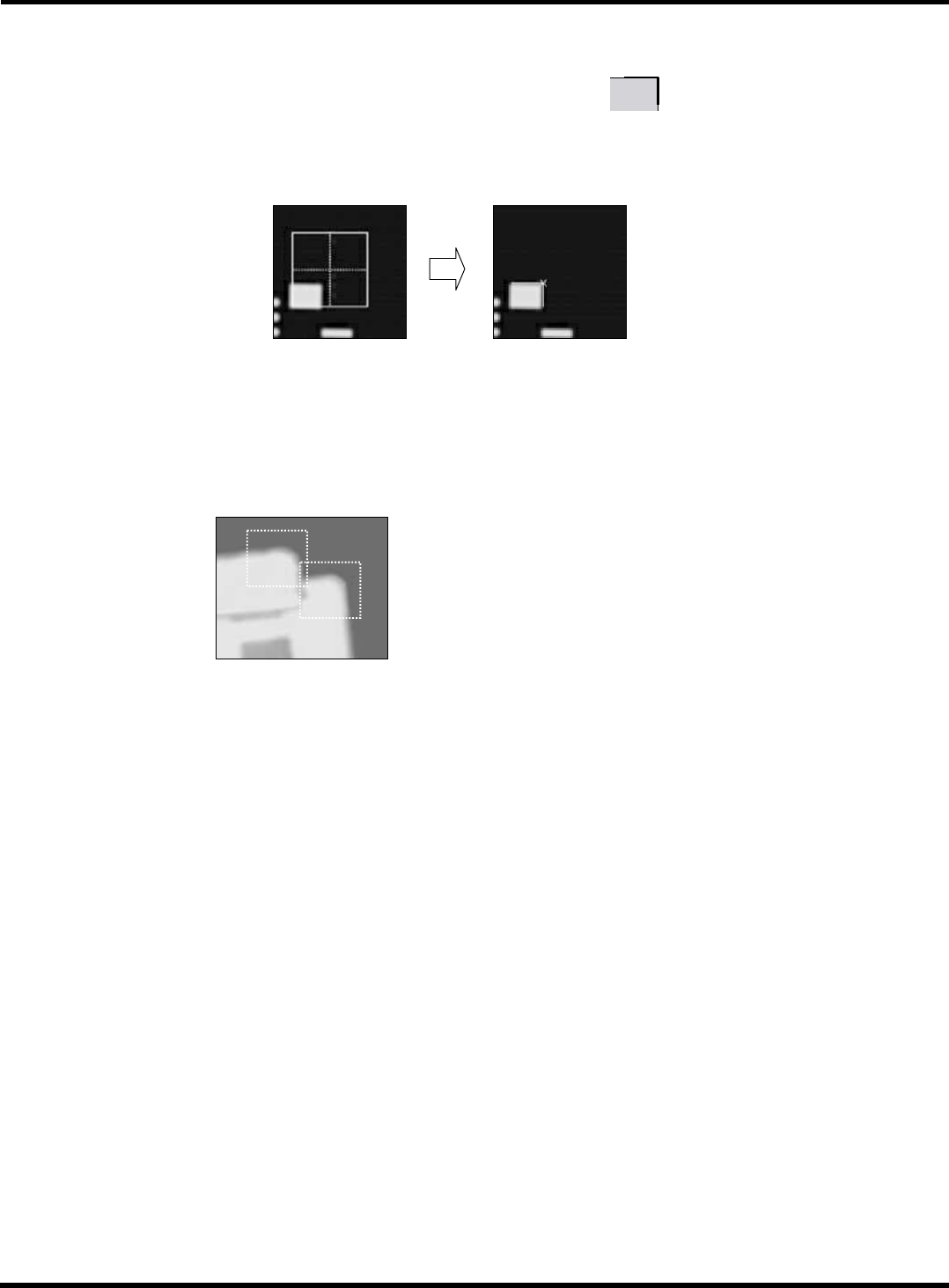

5. 角部
有 2 边正交的角部时使用。
<形状登录示教>
•
圈住形成要登录的角部之 2 边后设定形状检测区域，并登录。
•
正常地完成检测形状时，被检测出的角部边显示直线，并在角部显示“
!
”。
<注意事项>
•
设定形状检测区域时，请注意区域内只有 1 个要登录的角部。
形状区域内若有复数角部，以图像亮度判定将自动选择亮度差异最大的角部位置。(与区域内的
角部位置无关。)
•
形成角部的边没有正交时，请把各边作为形状<线>进行复数登录。
<备注>
如上图所示分为 2 段带有角部
时，设定区域之内只要 1 个角部
HGR14-C-PMB01-A02-00
HGR14
附录 1.3 按形状输入数据项目
附录 1-77

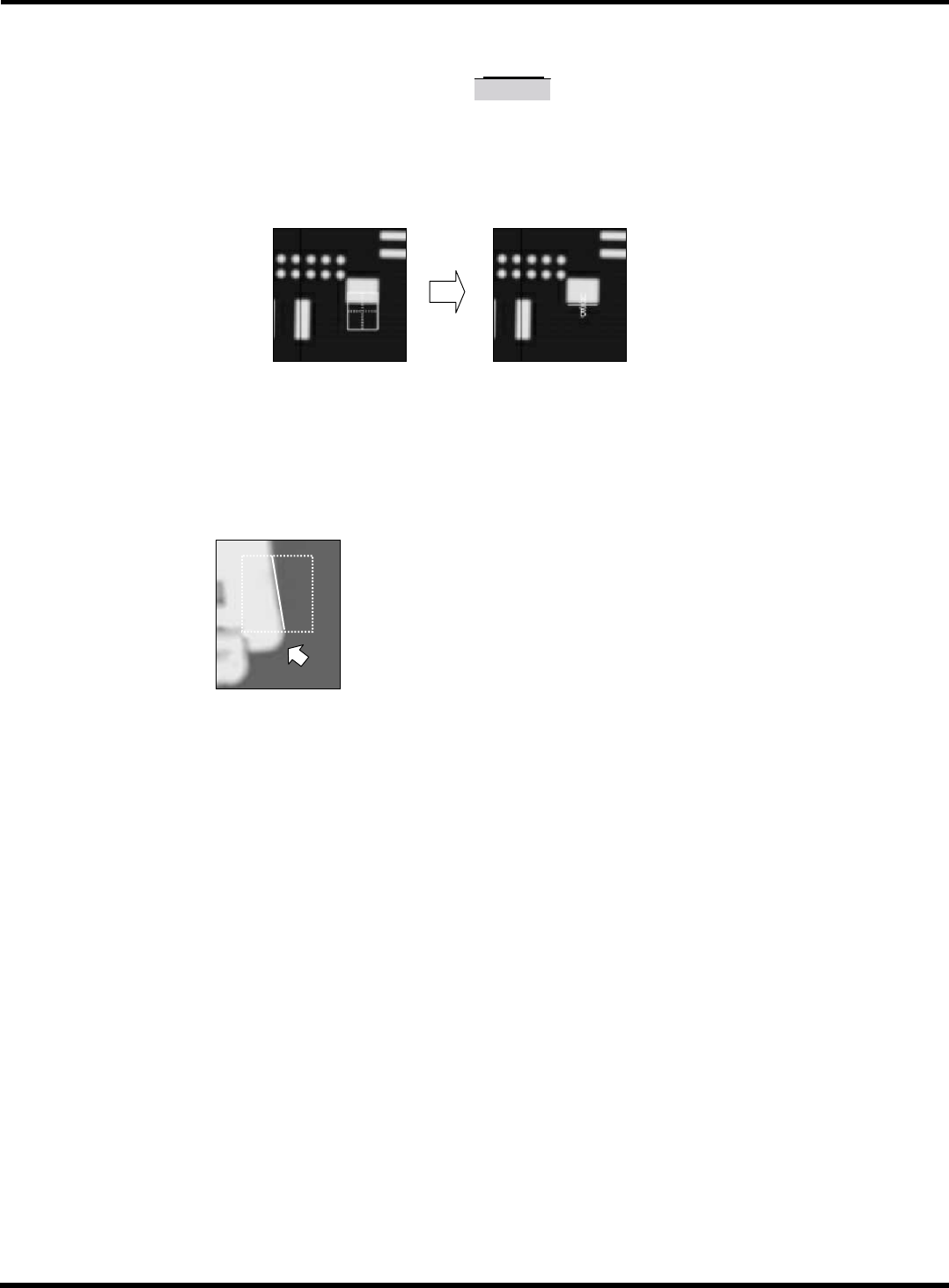

6. 长方形
有 1 个矩形形状单独存在时使用。
<形状登录示教>
•
圈住要登录的长方形状整体后设定形状检测区域，并登录。
•
正常地完成检测形状时，被检测出的长方形外形将被四角框圈住，并在长方形中央部显示“
”。
<注意事项>
•
设定形状检测区域时，请注意区域内只有 1 个长方形。(形状区域内若有复数长方形，检测时有
可能把这些长方形看作 1 个连接的长方形。)
•
长方形 1 边的图像不稳定时 (比如引线根部)，请把其作为形状<电极>进行对象形状的登录。
<备注>
如上图所示 1 边的边缘部
不明确时，将其作为<电
极>进行登录
HGR14-C-PMB01-A02-00
HGR14
附录 1.3 按形状输入数据项目
附录 1-78

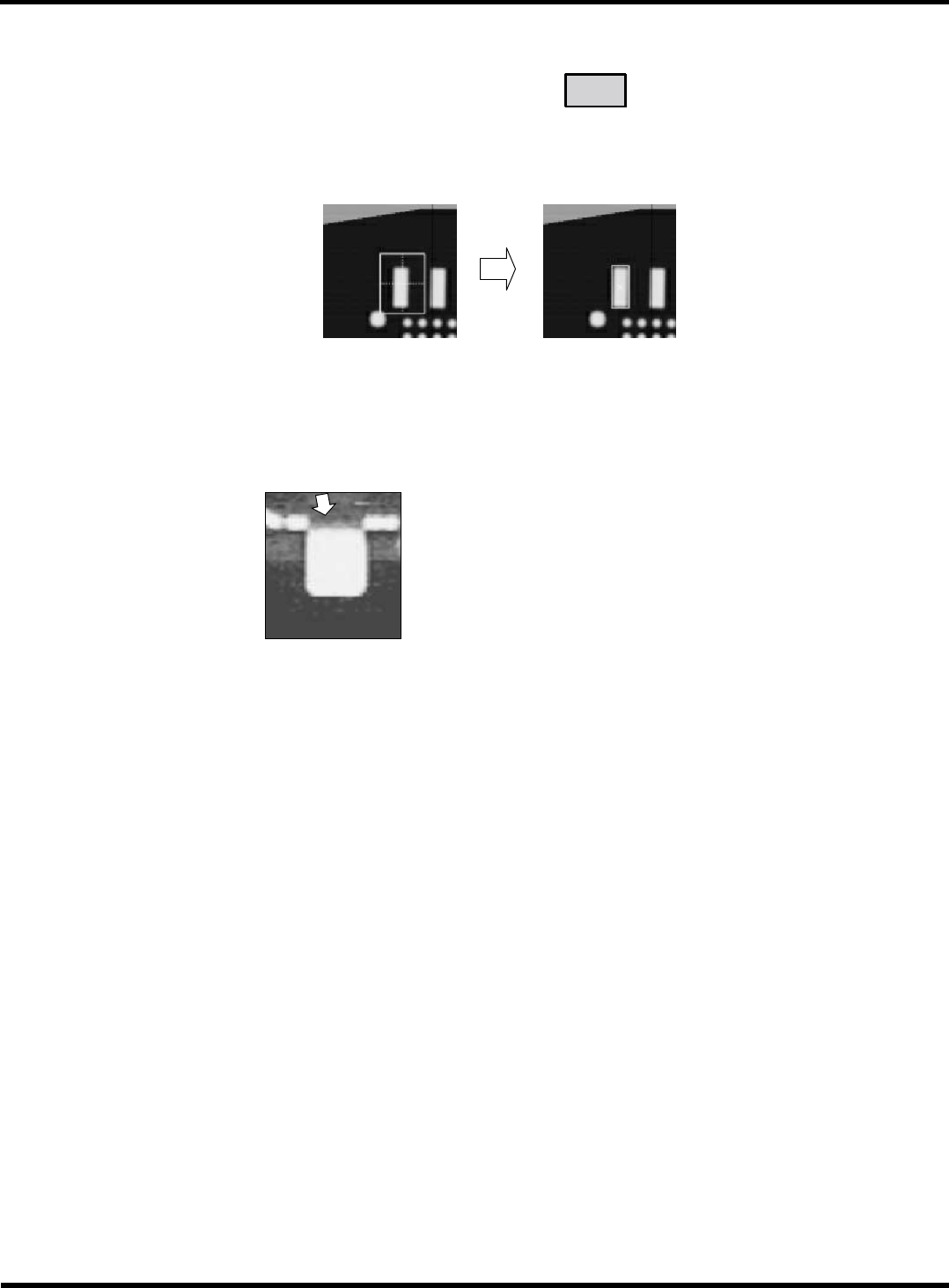

7. 线
有直线形状的线时使用。
<形状登录示教>
•
包含要登录的线后设定形状检测区域，并登录。
•
正常地完成检测形状时，被检测出的线部显示直线，并在线中央部显示“
”。(线两侧的白色等级
侧将显示“W”，黑色等级侧将显示“B”。)
<注意事项>
•
设定形状检测区域时，请注意区域内只有 1 个要登录的线部。
区域内若有复数线，以图像亮度判定自动选择亮度差异和长度最大的线位置。(与区域内的线无
关。)
•
线中途上若有弯曲，设定形状区域的位置和尺寸时请注意只把直线部放在区域内。
<备注>
如上图所示，线上若有
弯曲，仅登录直线部
HGR14-C-PMB01-A02-00
