HGR14 附录 1.5 识别装置维护 附录 1-1 29 � 查明原因所需信息 ( 轮廓识别 ) 为了迅速查明原因，请告知以下信息。 打印识别错误画面 : 1 枚 打印芯片数据 ∗ 1) : 1 枚 ( 特殊部品 6 枚 ) 部品样品 : 几个 ∗ 1) : QF P · SOP 等包括 “Q FP · SOP 照相机识别数据 ” 、 “Q FP · SOP 整体识别引线缺信息 ” 。 ① 识别错误画面 HGR1 4-…
HGR14
附录 1.5 识别装置维护
附录 1-128
附录
附录附录
附录
1.5.2
错误画面显示
错误画面显示错误画面显示
错误画面显示
识别装置存储过去出现的识别错误，在生产后也可以确认错误内容。请将其用于参考对策。
1.
设为错误画面显示模式。
•
按[错误画面]。
•
显示最新的错误图像。
2.
搜索要查明原因的错误画面。
•
按按钮[
∇
]、[
∆
]，切换画面。
[
∆
]:下一画面
[
∇
]:上一画面
[复位]:清除错误信息
•
以识别装置画面中的‘芯片编号’、‘装置编号’为
线索来搜索。
( 附录 1.4.2 生产后的识别信息 (存储功
能))
根据识别错误画面中的参考编号以及错误编号，检查错误内容。手册中记载有错误内容以及对策，
并根据其采取相应的对策。 ( 附录 1.4 轮廓识别错误信息)
要求
出现原因不明的错误时，请把
打印识别错误画面、
打印芯片数据通过 Fax 或者邮
寄给本公司。另外，可能的话，请邮寄几个部品样品。
3.
打印要查明原因的错误画面。
•
按[图像打印]。
HGR14-C-PMB01-A03-00
4Z4C-001P
4Z4C-001P
HGR14
附录 1.5 识别装置维护
附录 1-129
�
查明原因所需信息
(
轮廓识别
)
为了迅速查明原因，请告知以下信息。
打印识别错误画面
:
1 枚
打印芯片数据
∗
1)
:
1 枚 (特殊部品 6 枚)
部品样品
:
几个
∗
1) :
QFP·SOP 等包括“QFP·SOP 照相机识别数据”、“QFP·SOP 整体识别引线缺信息”。
① 识别错误画面
HGR14-C-PMB01-A03-00
4Z4C-001P
HGR14
附录 1.5 识别装置维护
附录 1-130

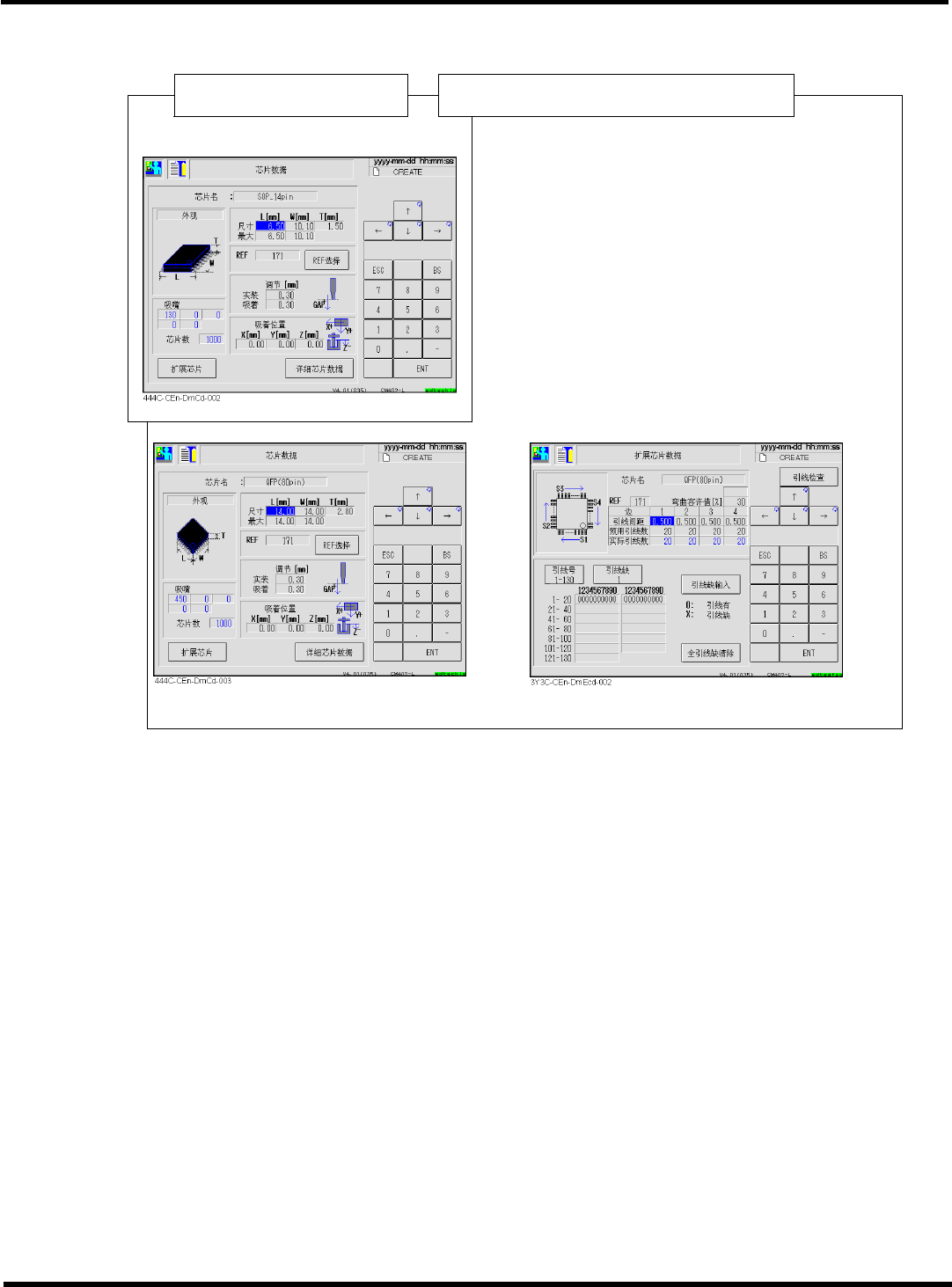

② 芯片数据
通常部品数据 1 枚
特殊部品 (QFP·SOP 等) 6 枚
“QFP·SOP 照相机识别数据” “QFP·SOP 整体识别引线缺信息”1 边 ~ 4 边 4 枚
HGR14-C-PMB01-A03-00
