5.4 Faça uma passagem de controle
5.4.1 Controlar o alimentador
Æ Verifique se a fita está bem assente nas molas do alimentador S.
5
Fig. 5.4 - 1 Introduzir a fita nas molas do alimentador S
Æ Verifique se o contentor de folha do alimentador S está cheio.
Em caso afirmativo, puxe a folha para fora e corte-a com uma tesoura.
NOTA
Se rasgar a folha em vez de a cortar com tesoura, poderá haver problemas com a saída de
fita.
Os alimentadores 3 x 8 mm estão equipados para isso com uma lâmina de corte integrada.
Está situada no contentor de folha na extremidade do alimentador por baixo das tampas. 5
Æ Verifique se a tela de retirada no alimentador tem o tamanho correto para o componente.
Æ Verifique se as guias de fita estão instaladas nos alimentadores combinados (24 mm / 32 mm).
Æ Verifique se a guia suplementar de plástico está instalada nos alimentadores combinados.
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE HS-60
5.4 Faça uma passagem de controle Versão de software SR.503.xxEdição 07/2003 PT
112
5.4.2 Verificação dos apoios das PCI
Æ Verifique os apoios magnéticos das PCI na mesa de subida. Têm de se encontrar de tal ma-
neira colocados que não colidam com componentes nas partes de baixo das placas de con-
dutores.
5.4.3 Atar as fitas com a devida antecedência
NOTA: 5
Ate as fitas com a devida antecedência para que os alimentadores não esvaziem completa-
mente, o que provocaria a tempos de paragem mais longos.
No entanto, também não deve atar as fitas com demasiada antecedência porque se depois de
as atar enrolar o fim da embalagem anterior no novo rolo, pode acontecer que o rolo da nova fita
fique demasiado cheio, a fita desliza do rolo e fica enrodilhado. Haveria assim novamente erros
de desenrolamento e tempos de paragem mais longos.
Manual do usuário SIPLACE HS-60 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.4 Faça uma passagem de controle
113
5.4.4 Colocação de chapas divisoras no contentor de fita do carro de componen-
tes
Æ Instale a chapa divisora como se mostra na Fig. 5.4 - 2 e certifique-se de que a mais pequena
divisão do contentor de fita é uma divisão de 2. Desta forma, evita-se a ocorrência de erros de
equipamento.
Æ Verifique se as chapas divisoras ficam na mesma posição de encaixe em ambas as réguas de
guia. Caso contrário, a chapa divisora fica torta ou dobrada.
5

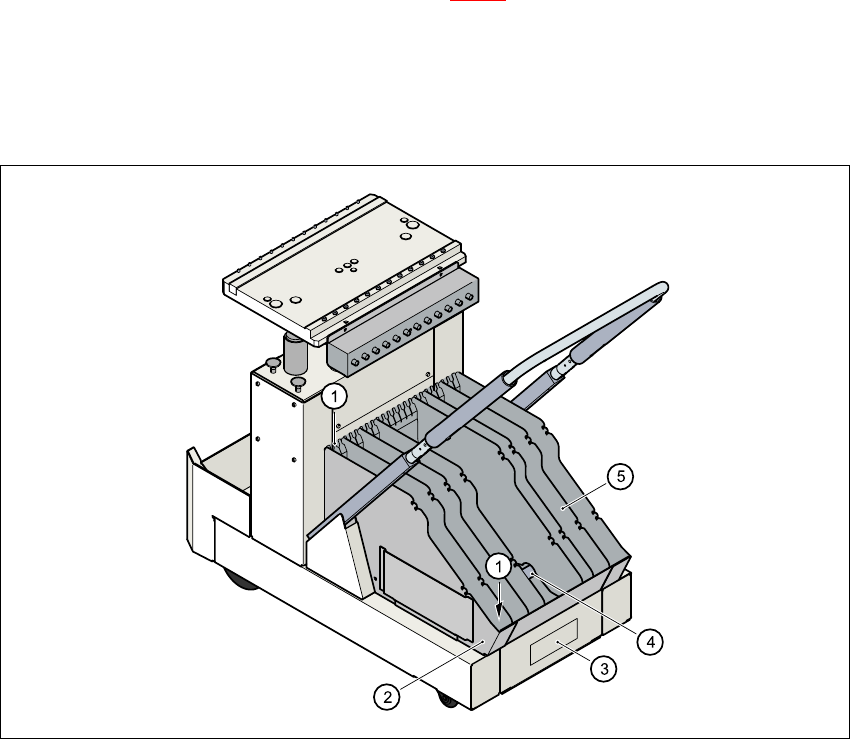

Fig. 5.4 - 2 Colocação de chapas divisoras no contentor de fita do carro de componentes
5
(1) Régua de guia para as chapas divisoras
(2) Contentor de fita
(3) Coletor de desperdícios de fita
(4) Barra de encosto para as chapas divisoras
(5) Chapa divisora
