Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.8 Câmara DCA
177
7.8 Câmara DCA
7.8.1 Constituição
7

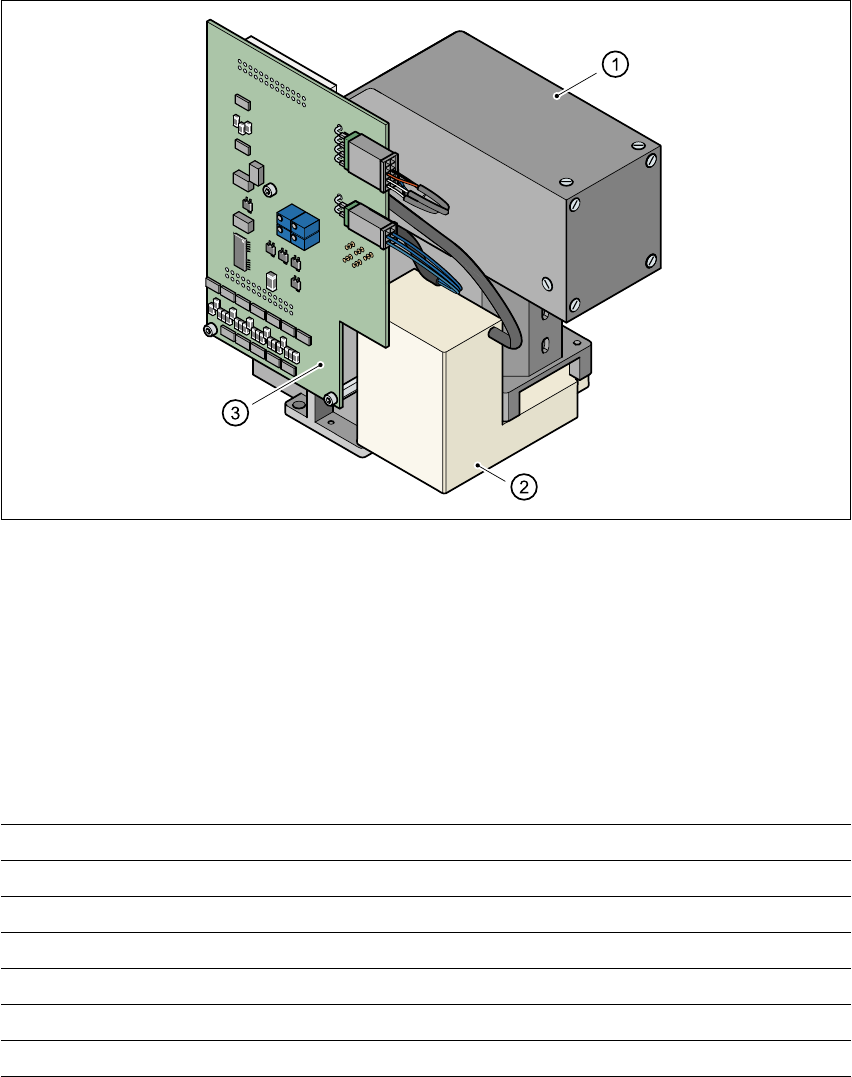

Fig. 7.8 - 1 Câmara DCA
7
(1) Câmara DCA, sistema óptico e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
7
7.8.2 Dados técnicos
7
7
Dimensões dos componentes 0,6 mm x 0,3 mm até 13 mm x 13 mm
Gama de componentes 0201 até 13 mm x 13 mm Flip-Chips, Bare Die
Retícula mín. dos pinos 0,4 mm
Retícula mín. de bump 0,2 mm
Diâmetro mín. de Ball/Bump 0,11 mm
Campo de visão 15,7 mm x 15,7 mm
Tipo de iluminação Luz de cima (quatro planos livremente programáveis)
7 Extensões da estação Manual do usuário SIPLACE HS-60
7.9 Sensor de componentes Versão de software SR.503.xx Edição 07/2003 PT
178
7.9 Sensor de componentes
7.9.1 Funcionamento
O sensor de componentes é fixado na parte de baixo da caixa do cabeçote estrela de 12 seg-
mentos (Fig. 7.9 - 2
). Mede a altura de bocal e a altura de bocal com o componente. A partir de
ambos os valores é então calculada a altura do componente. Simultaneamente é verificada a
presença do componente.
É possível verificar alturas de componentes entre 0,1 mm e 4 mm. Além disso, é possível saber
se o componente adere à bocal na posição normal ou ao alto. No entanto, para isso é preciso
que a diferença entre a altura e a largura do componente seja pelo menos de 100 µm, isto é, só
a partir de componentes do tamanho 0603.
7

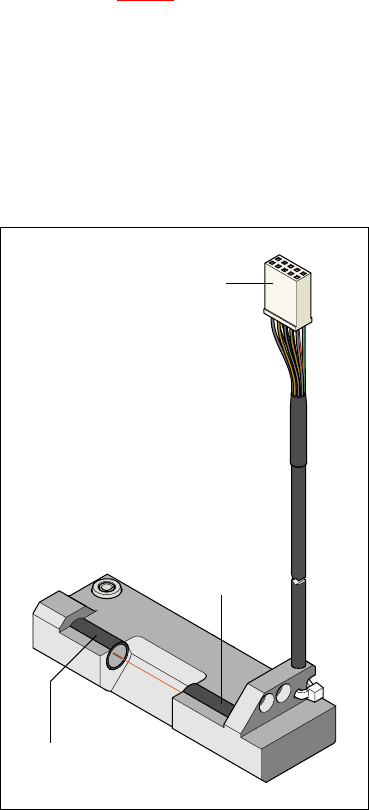

Fig. 7.9 - 1 Sensor de componentes
Para a placa
’Distribuidor de
cabeças no portal’
LED de
infra-vermelhos
Fototransistor
(receptor)
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.9 Sensor de componentes
179
7

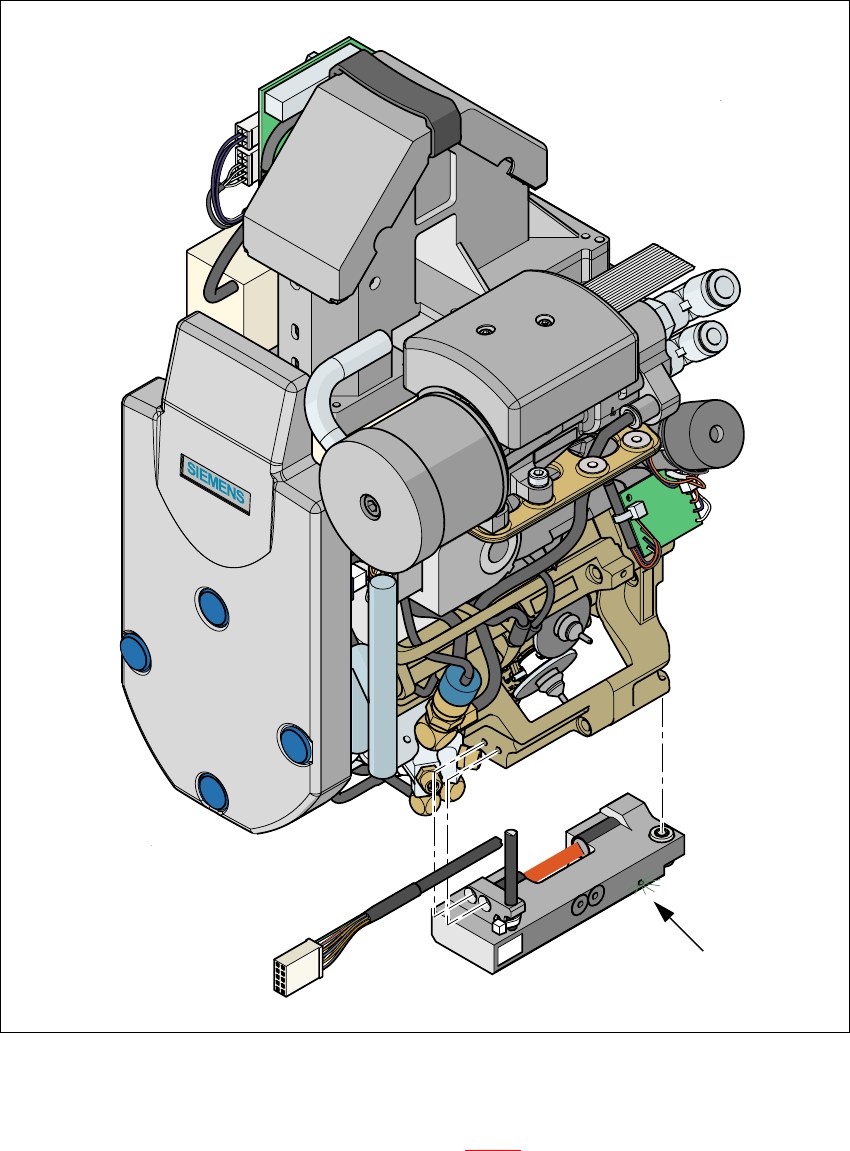

Fig. 7.9 - 2 Cabeça de montar com sensor de componentes
7
O LED verde de controle acende quando o sensor de componentes está ligado e a luz invisível
de I.V.para a medição da altura do componente (Fig. 7.9 - 2
, riscas vermelhas) não está cortada.
Para o controle do funcionamento, é possível interromper as radiações infravermelhas. O LED
verde de controle tem de apagar.
LED verde de controle
