3 Dados técnicos Manual do usuário SIPLACE HS-60
3.5 Dimensões e peso da máquina automática Versão de software SR.503.xx Edição 07/2003 PT
80
3.5 Dimensões e peso da máquina automática
3.5.1 Dimensões da máquina automática
3

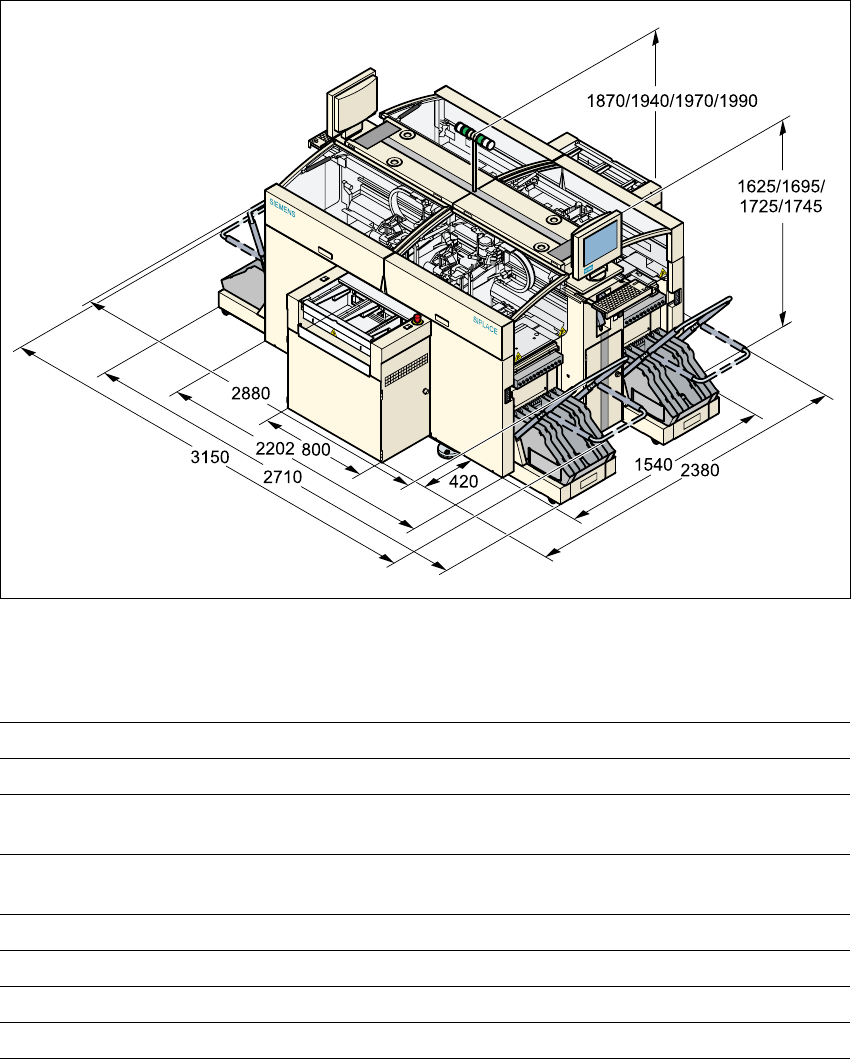

Fig. 3.5 - 1 Dimensões da máquina automática em milímetros
3.5.2 Dados técnicos - Dimensões, peso
3
Comprimento 2385 mm incl. correias de transporte
Largura 3150 mm incl. aro
Altura com luz de aviso 1870 mm altura normal
1940/1970/1990 mm altura SMEMA
Altura livre ao chão 110 mm altura normal
230 mm altura SMEMA
Peso do módulo de base 2800 kg
Peso com equipamento total 3500 kg
Carga específica permitida da base 1000 kg/m²
Carga específica dos pés de montagem 3,79 kg/cm²
Manual do usuário SIPLACE HS-60 3 Dados técnicos
Versão de software SR.503.xx Edição 07/2003 PT 3.5 Dimensões e peso da máquina automática
81
3.5.3 Centro de gravidade da máquina automática
3

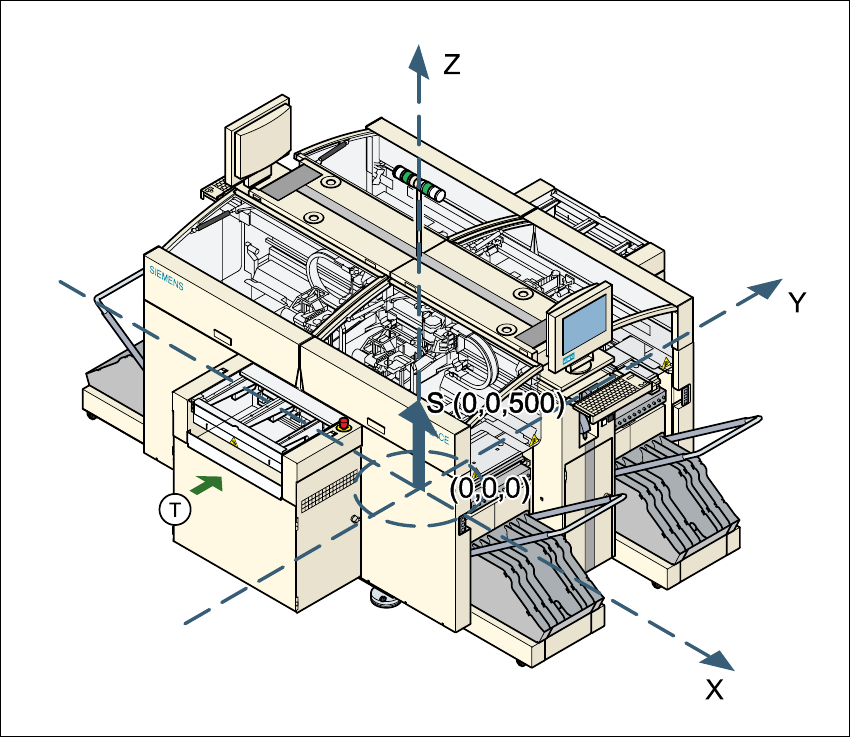

Fig. 3.5 - 2 Centro de gravidade da máquina automática
3
Coordenada X 0 mm
Coordenada Y 0 mm
Coordenada Z 500 mm de altura
T Sentido do transporte da PCI
As coordenadas do centro de gravidade são válidas para a máquina automática para uma altura
de transporte das CPI 830 mm.
3 Dados técnicos Manual do usuário SIPLACE HS-60
3.6 Vista geral dos módulos - Elementos de comando Versão de software SR.503.xx Edição 07/2003 PT
82
3.6 Vista geral dos módulos - Elementos de comando
3.6.1 Elementos de comando
3

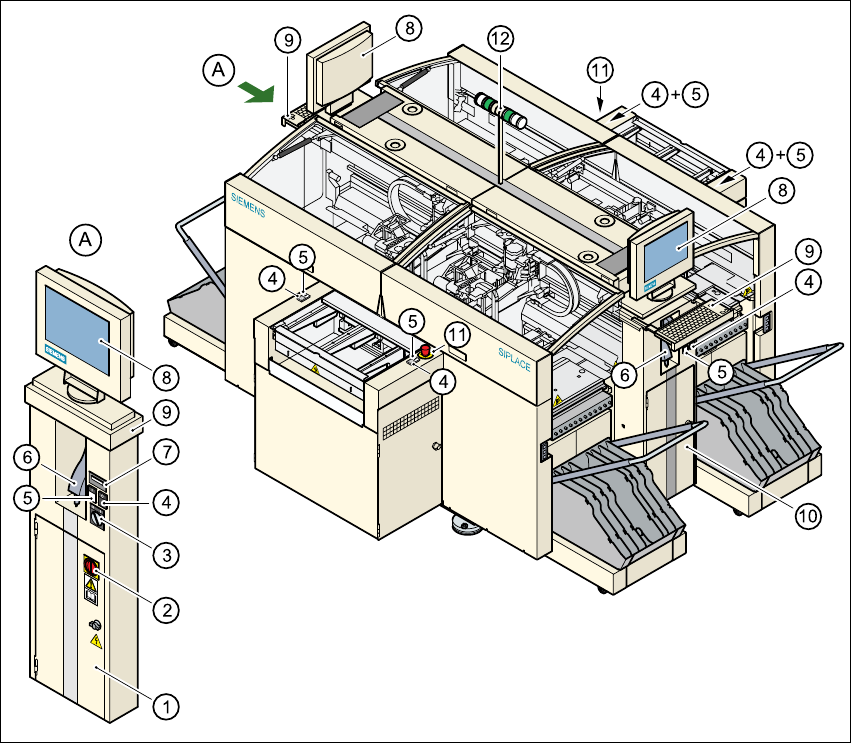

Fig. 3.6 - 1 Vista geral dos módulos - Elementos de comando
(1) Área de comando, lado esquerdo (7) Contador de componentes
(2) Interruptor principal (8) Tela LCD
(3) Interruptor de chave (9) Teclado com Trackball
(4) Tecla de parada (preta) (10) Área de comando, lado direito
(5) Tecla de início (branca) (11) Botão de PARADA DE EMERGÊNCIA
(6) Leitor do código de barras do componente
(opção)
(12) Luz de aviso
