7 Extensões da estação Manual do usuário SIPLACE HS -60 7.4 Código de barras da placa de circuitos impressos Versão de software SR.503.xx Edição 07/2003 PT 162 7.4 Código de barras da placa de circuitos impressos 7.4.1 V…
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.3 Transporte duplo
161
7.3.8.1 Dados técnicos - Transporte duplo
7
7
7
7.3.9 Conservação
A conservação de cada correia de transporte e da mesa elevatória suplementar é idêntica à con-
servação do transporte normal. A conservação de cada correia de transporte tem de ser feita tal
como é descrita nas instruções de conservação.
Margem de transporte fixa Direita (standard), esquerda (opção)
Altura máx. do componente 6 mm
Formato da PCI 50 mm x 50 mm até 368 mm x 216 mm (standard)
50 mm x 50 mm até 368 mm x 242 mm (a pedido)
PCI muito longa: PCI superiores a 368 mm (opção)
50 mm x 110 mm até 610 mm x 216 mm
50 mm x 110 mm até 610 mm x 242 mm (a pedido)
Espessura da placa de circuitos impressos 0,5 mm até 4,5 mm
Máx. convexidade da placa de circuitos
impressos
Para cima: 4,5 mm - espessura da PCI
Para baixo: 0,3.mm + espessura da PCI
Espaço livre na parte de baixo da PCI Normal: 25 mm
Opção: máx. 40 mm
Altura de transporte da PCI 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opção)
930 mm± 15 mm (opção)
950 mm ± 15 mm (opção SMEMA)
Tipo de interface Siemens (standard)
SMEMA (opção)
Margem de guia isenta de componentes 3 mm
Tempo de troca da PCI 2,5 s
Tipo de transporte Síncrono ou assíncrono
Teor de montagem por cada transporte Síncrono: variável, assíncrono: igual
Largura da PCI por cada transporte Síncrono: variável, assíncrono: igual
Reconhecimento do ponto de tinta Síncrono: impossível, assíncrono: possível
Regulagem automática da largura Síncrono: impossível, assíncrono: possível
7 Extensões da estação Manual do usuário SIPLACE HS-60
7.4 Código de barras da placa de circuitos impressos Versão de software SR.503.xx Edição 07/2003 PT
162
7.4 Código de barras da placa de circuitos impressos
7.4.1 Vista geral
O leitor do código de barras da PCI serve para as operações automáticas de registro e descodi-
ficação de códigos de barras em placas de circuitos impressos. Transfere o resultado da leitura
por meio de uma interface de série para o comando do transporte e daí, através do CAN-Bus,
para o controlador da máquina para continuação do tratamento.
7
Fig. 7.4 - 1 Esquema elétrico do código de barras da PCI
7
Os leitores dos códigos de barras das PCI são instaladas no lado de entrada da máquina de mon-
tar por cima e por baixo do transporte de PCI, pelo que é possível a leitura de etiquetas de códigos
de barras no lado de cima e no lado de baixo das placas de circuitos impressos.
No máximo, é possível instalar ulteriormente quatro leitores de código de barras de PCI para ser
possível ler no lado de cima e de baixo da PCI da trilha de transporte.
Número do aparelho
1
Leitor
do CB
superior
Placa
distribuidora
Comando do
transporte,
direito
Leitor
do CB
inferior
2
3
Leitor
do CB
superior
Placa
distribuidora
Comando
do transporte,
esquerdo
Leitor
do CB
inferior
4
Controlador
da máquina
Computador
da estação
SIPLACE Pro/
computador da
linha
LAN
CAN-
Bus
V-24V-24
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.4 Código de barras da placa de circuitos impressos
163
7

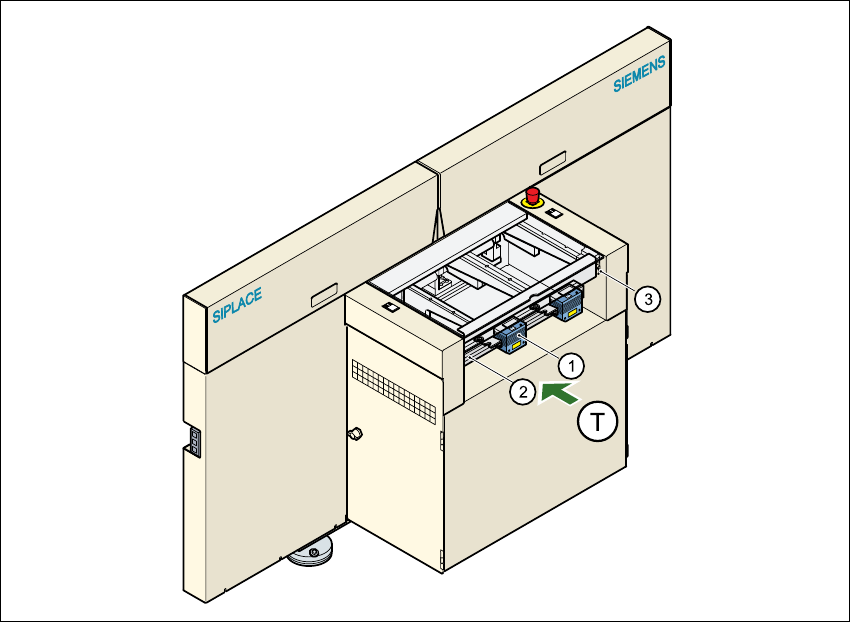

Fig. 7.4 - 2 Cabeça de leitura do código de barras da PCI, calhas de perfil para leitor
de código de barras da PCI ’em baixo’/’em cima’
7
(1) Cabeça de leitura do código de barras
(2) Calha perfilada para leitor do código de barras de PCI ’em baixo’
(3) Calha perfilada para leitor do código de barras de PCI ’em cima’
(T) Sentido do transporte da placas de circuitos impressos
Os leitores de códigos de barras das PCI estão fixos com suportes na calha superior e inferior.
Podem ser deslocados e posicionados livremente ao longo das calhas e dirigidos para as etique-
tas dos códigos de barras. De acordo com a posição das faixas com código de barras, é possível
montar muito facilmente leitores dos códigos de barras de forma a que estes possam ser lidos
longitudinalmente ou transversalmente em relação à direcção de transporte das placas de circui-
tos impressos.
