6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.3 Equipar os alimentadores Versão de software SR.503.xx Edição 07/2003 PT
138
6

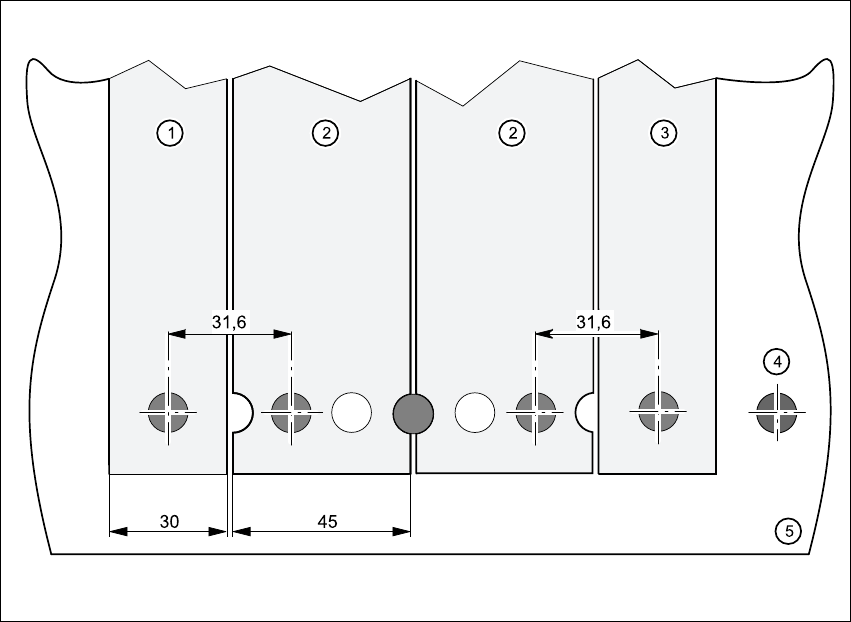

Fig. 6.3 - 1 Colocação de alimentadores com 30 ou 45 mm de largura na mesa de componentes
6
(1) Alimentador, 30 mm de largura
(2) Alimentador, 45 mm de largura
(3) Alimentador, 30 mm de largura
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.4 Carro de componentes
139
6.4 Carro de componentes
6.4.1 Constituição
O carro de componentes é fundamentalmente constituído pelo quadro, pela mesa de componen-
tes para alojamento do alimentador, pela unidade de comunicação, pelo contentor de rolos de fita
e pelo coletor de desperdícios
6

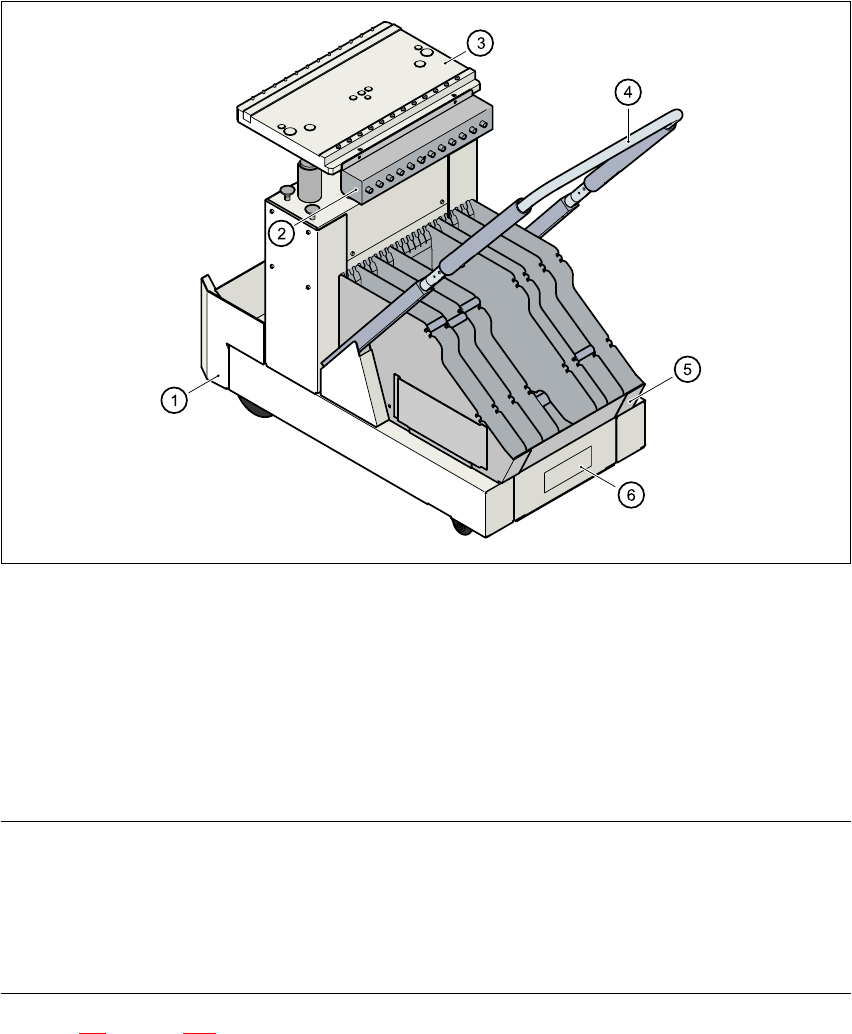

Fig. 6.4 - 1 Carro de componentes
(1) Carro de componentes
(2) Unidade de comunicação
(3) Mesa de componentes
(4) Aro para bloquear e descer a mesa de componentes
(5) Contentor de fita
(6) Coletor de desperdícios de fita
NOTA SOBRE SEGURANÇA DO FUNCIONAMENTO
Para o funcionamento da máquina automática, todos os carros de componentes ou trocadores
de bandejas matriciais têm de estar aproximados à máquina automática. Doutra forma, a
máquina automática fica em estado de PARADA DE EMERGÊNCIA. O processo de equipar
está interrompido.
A seção 5.9
, página 120, descreve a aproximação e o afastamento do carro de componentes
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.4 Carro de componentes Versão de software SR.503.xx Edição 07/2003 PT
140
6.4.2 Contentor de fita
Podem ser usadas bobinas de diâmetro até 15". Utilize os eixos de encaixe ao processar bobinas
de 15". Coloque as mesmas na chapa divisora como se pode ver na Fig. 6.4 - 2
.
NOTA 6
Para bobinas de fita > 5" recomendamos o uso de eixos de encaixe para garantia da segurança
do funcionamento dos alimentadores.
6
Fig. 6.4 - 2 Carro de componentes com contentor de fita
6
(1) Carro de componentes
(2) Eixos de encaixe
(3) Chapa divisora
(4) Contentor de fita
