7 Extensões da estação Manual do usuário SIPLACE HS -60 7.7 Câmara DCA na cabeça Collect&Place de 12 s egmentos Versão de software SR.503.xx Edição 07/2003 PT 176 7.7. 1 D escri ção Por meio da câ mara DCA, o cabe ço…
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.7 Câmara DCA na cabeça Collect&Place de 12 segmentos
175
7.7 Câmara DCA na cabeça Collect&Place de 12 seg-
mentos
7

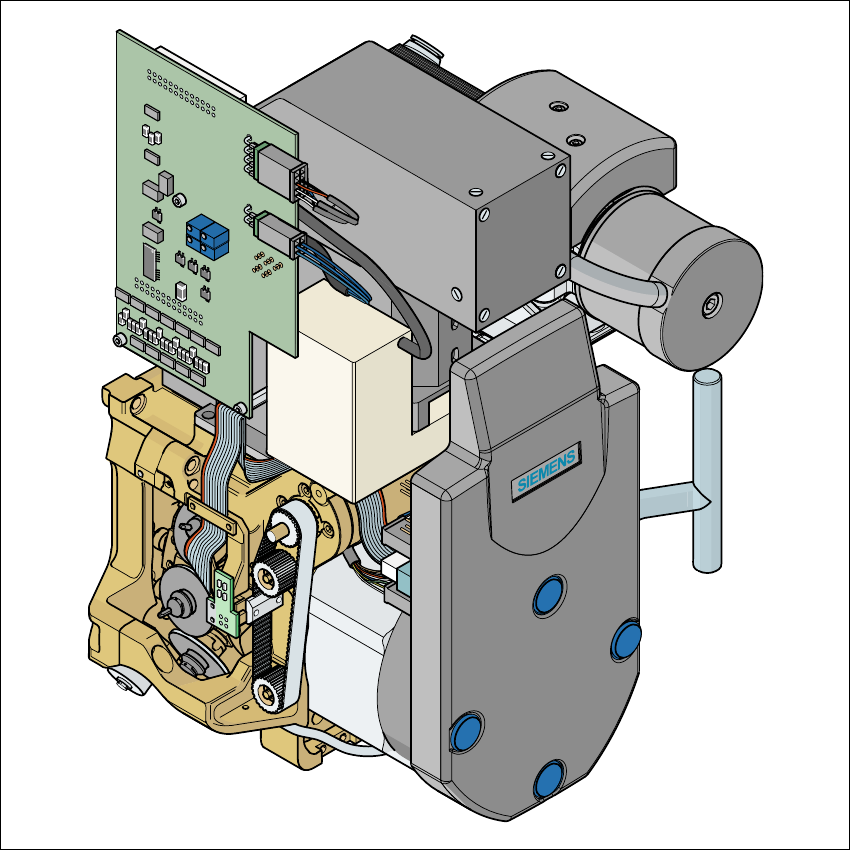

Fig. 7.7 - 1 Câmara DCA na cabeça Collect&Place de 12 segmentos
7
(1) Câmara DCA
(2) Cabeça Collect&Place de 12 segmentos
7 Extensões da estação Manual do usuário SIPLACE HS-60
7.7 Câmara DCA na cabeça Collect&Place de 12 segmentos Versão de software SR.503.xx Edição 07/2003 PT
176
7.7.1 Descrição
Por meio da câmara DCA, o cabeçote estrela de 12 segmentos pode centrar opticamente e
montar componentes de 0,6 mm x 0,3 mm até 13 mm x 13 mm. Na montagem de High-Speed-
Flip-Chips de componentes Bare-Die, o pacote DCA optimiza a velocidade e a precisão.
7.7.2 Dados técnicos
Gama de componentes 0201 até 13 mm x 13 mm
Especificaçaõ do componente
Altura máx.
Retícula mín. dos pinos
Retícula mín. de bump
Diâmetro mín. de Ball/Bump
Dimensões mín.
Dimensões máx.
Peso máx.
6 mm
0,4 mm
0,2 mm
0,11 mm
0,6 mm x 0,3 mm
13 mm x 13 mm
2 g
Curso do eixo Z Máx. 16 mm
Força de colocação programável 2,4 até 5,0 N
Tipos de bocais 9xx
Capacidade máx. de montagem 5.000 CO/h
Precisão angular ± 0,7° / 4 σ
Precisão da montagem (câmara DCA) ± 75 µm / 4 σ (portal 4)
± 80 µm / 4 σ (portais 1-3)
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.8 Câmara DCA
177
7.8 Câmara DCA
7.8.1 Constituição
7
Fig. 7.8 - 1 Câmara DCA
7
(1) Câmara DCA, sistema óptico e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
7
7.8.2 Dados técnicos
7
7
Dimensões dos componentes 0,6 mm x 0,3 mm até 13 mm x 13 mm
Gama de componentes 0201 até 13 mm x 13 mm Flip-Chips, Bare Die
Retícula mín. dos pinos 0,4 mm
Retícula mín. de bump 0,2 mm
Diâmetro mín. de Ball/Bump 0,11 mm
Campo de visão 15,7 mm x 15,7 mm
Tipo de iluminação Luz de cima (quatro planos livremente programáveis)
