2 Segurança do funcionamen to M anual do usuário S IPLACE HS-60 2.9 Bloqueamento da máquina aut. e c olocação de p ainéi s de aviso Versão de software SR.503.xx Edição 07/2003 PT 66 2.9 Bloque amento da máquina aut. e co…
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.8 Estado de energia da máquina automática depois de se desligar o interruptor
principal
65
2.8.2 Interruptor principal desligado - Máquina automática desligada da rede
A máquina automática está sem energia, possuindo penas reduzidas tensões residuais na gaveta
servo.
2.8.3 Relações de ar comprimido na máquina automática depois de se desligar
o interruptor principal
Quando se desliga o interruptor principal (Pos. 1 na Fig. 2.8 - 1) ou também em caso de falha de
corrente eléctrica, a válvula principal de comando elétrico Y1 da unidade de ar comprimido
(Pos. 3 na Fig. 2.8 - 1
) fecha. A pressão cai em 5 seg. para 0 MPa (0 bar).
Interruptor principal S1
Bornes 1, 3, 5 3 x 204 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Unidade servo (ver a Pos. 5 da Fig. 2.8 - 2
)
Borne de medição X2
Borne de medição X3
Borne de medição X4
GND X1
< 10 V-
< 10 V-
< 10 V-
Unidade de controle (Pos. 3, 4, 5 ou 6 na Fig. 2.8 - 2
)
Borne de medição + 12 V- (x3ta)
Borne de medição - 12 V- (x4ta)
Borne de medição + 15 V- (x3tb)
Borne de medição -15 V- (x4tb)
Borne de medição + 5 V- (x3td)
Borne de medição + 24 V- (x4td)
Borne de medição + 52 V- (x5te)
Borne de medição + 5 V- (x4te)
GND (x3td)
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
Componente Tensão
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.9 Bloqueamento da máquina aut. e colocação de painéis de aviso Versão de software SR.503.xx Edição 07/2003 PT
66
2.9 Bloqueamento da máquina aut. e colocação de pai-
néis de aviso
2.9.1 Função e finalidade
Antes da realização de quaisquer trabalhos de manutenção ou assistência técnica na máquina
automática, é preciso impedir que ela seja ligada inadvertidamente, colocando-se para isso pai-
néis de aviso. Se as regras de segurança a seguir apresentadas forem respeitadas, fica excluído
o risco de ferimentos para o pessoal.
ALERTA Este processo inclui as condições mínimas que são impostas ao processo para blo-
quear ou colocar os painéis de aviso em máquinas automáticas durante trabalhos de manutenção
e assistência técnica. Outras medidas de segurança que sejam necessárias para que o trabalho
seja terminado com segurança podem ser especificados pelo departamento de segurança no tra-
balho, pelo encarregado da segurança, pela comissão de segurança e pelo departamento de
saúde. 2
2.9.2 Descrição
Respeitar sempre o procedimento a seguir indicado sempre que se queira ligar, regular ou libertar
corrente elétrica na máquina automática.
(1) Informar todo o pessoal sobre o que se vai passar.
(2) Desligar a máquina automática e todos os aparelhos agregados. Para isso, seguir o pro-
cesso normal para desligar, tal como a seguir se indica.
– Premir a tecla de PARAR.
– Descer o computador da estação.
– Desligar a máquina automática no interruptor principal.
(3) Desligar a máquina automática de todas as suas fontes de energia, tais como
– alimentação de ar comprimido e
– alimentação de corrente da rede.
(4) Fechar as máquinas automáticas à chave.
– Coloque sempre um cadeado onde seja possível, p.ex. no interruptor de proteção do mo-
tor.
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.9 Bloqueamento da máquina aut. e colocação de painéis de aviso
67
2

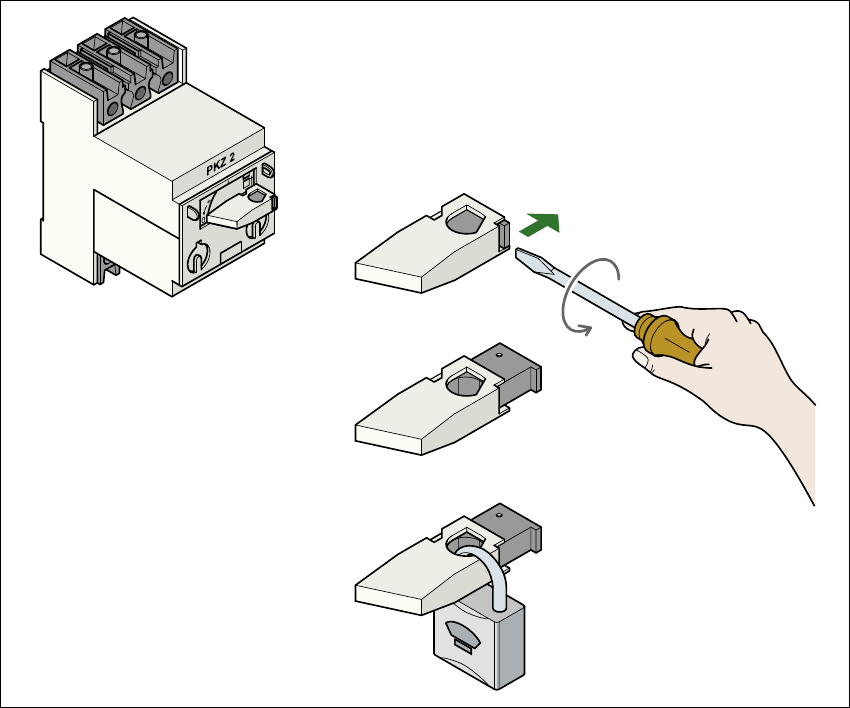

Fig. 2.9 - 1 Bloquear o interruptor de proteção do motor
2
(1) Rodar a alavanca de comutação no sentido contrário do movimento dos ponteiros do relógio.
(2) Com a chave de parafusos, retirar a manilha de retenção da alavanca de comutação.
(3) Bloquear a alavanca de comutação com cadeado.
– Alternativa: Colocação de chapas de aviso
Sempre que possível, fechar a máquina com um aloquete. No entanto, há situações em
que para a ligação da corrente não pode ser colocado um aloquete. Nesses casos, têm de
ser colocados painéis de aviso nas máquinas que estiverem ligadas livremente para que
todo o pessoal fique informado de que a máquina foi ligada para trabalhos de assistência
técnica. O painel tem de ficar colocado de forma segura para não cair, tem de poder ser
ligo de todos os lados e só poderá ser retirado por quem o colocou. 2
(4) Libertação de energia acumulada
Energias acumuladas na alimentação de ar comprimido e energia elétrica nos condensado-
res do electrólito têm de ser libertadas através de medidas adequadas. 2
