Fig. 7.1 - 2 Carregador e garagens de bocais
(1) Marca de posição
(2) Chapa de bloqueio
(3) Garagem de bocais
(4) Furo para pino cilíndrico para centragem dos carregadores
(5) Furo para pino cilíndrico do mecanismo de empurrar
(6) Furo oblongo para pino cilíndrico para centragem dos carregadores
(7) Pino cilíndrico para centrar os carregadores
12 3
4
10 11
12
9
5
6
7
8
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos
153
(8) Pinos cilíndricos para abrir e fechar a chapa de bloqueio
(9) Carregador
7.1.4 Notas sobre o funcionamento
Æ
Se encher um carregador pela primeira vez com um determinado tipo de bocal, identifique o
mesmo com uma etiqueta autocolante.
NOTA 7
Por cada carregador, só é permitido um tipo de bocal.
Encha os carregadores fora da máquina e só troque carregadores completos. 7
Æ Abra a placa de fecho e encaixe os bocais nas localizações respectivas.
Æ Feche a placa de fecho para que os bocais não possam cair dos carregadores.
CUIDADO 7
Os carregadores só devem ser cheios quando todos os bocais que se encontrarem na ca-
beça Collect&Place tiverem recuado para os seus carregadores. 7
Æ A programação do trocador de bocais está descrita no Manual do usuário do computador de
linha UNIX ou SIPLACE Pro.
NOTA 7
Æ Evite a queda de componentes sobre carregadores porque isso poderia provocar o bloqueio.
Æ Evite também que componentes caiam em localidades livres de alimentadores. Os componen-
tes aderem à régua magnética. Alimentadores mal colocados na mesa de componentes po-
dem provocar interrupções do funcionamento. Por esse motivo, deve limpar periodicamente
os carregadores e as localidades livres.
7 Extensões da estação Manual do usuário SIPLACE HS-60
7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos Versão de software SR.503.xx Edição 07/2003 PT
154

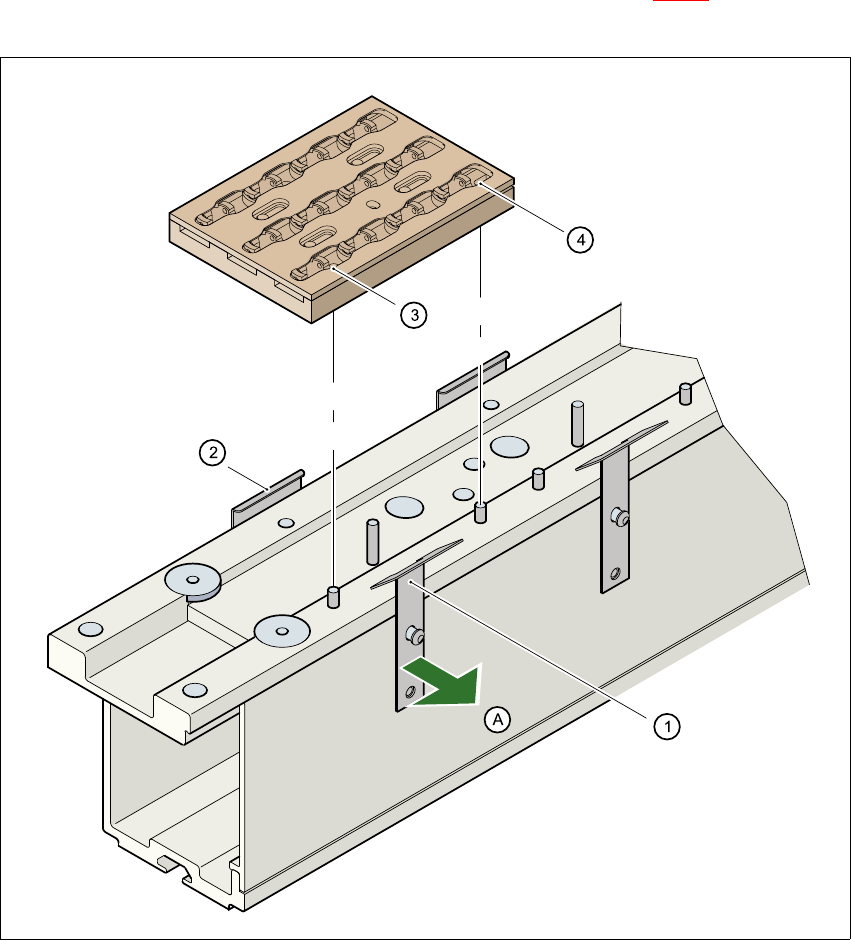

7.1.5 Trocar carregador
Æ Para retirar o carregador, carregue no gancho de mola (Pos. 1 na Fig. 7.1 - 3) para o afastar
do carregador. Levante o carregador do suporte.
7
Fig. 7.1 - 3 Trocar carregador
7
(1) Gancho de mola
(2) Grampo de retenção
(3) Furo de centrar
(4) Furo oblongo
(A) Recuar o gancho de mola do carregador
