2 Segurança do funcionamen to M anual do usuário S IPLACE HS-60 2.5 Instalações de segurança Versão de software SR.503. xx Edição 07/2003 PT 50 2.5.3.4 Descrição do funcionamento Interrupt or principal n a posição DESLIG…
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
49
2.5.3.3 Posição do SPI, do computador da estação e das tomadas de conexão
para carros de componentes
2

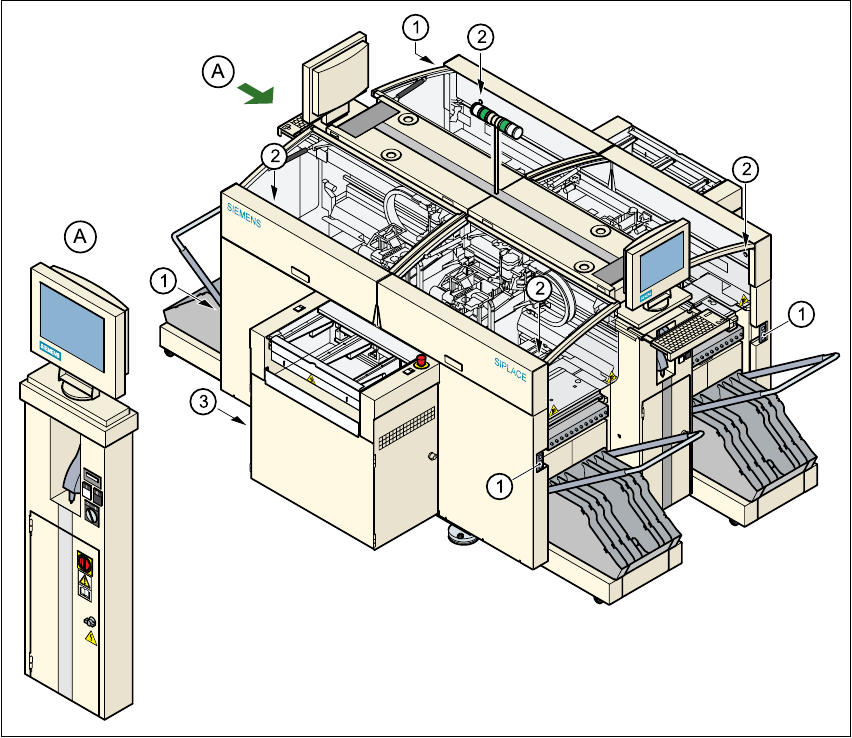

Fig. 2.5 - 6 SPI, computador da estação, tomadas de conexão para carro de componentes
2
(1) Tomada de conexão para carro de componentes
(2) Tecla para elevar os carros de componentes, por cima a chapa de cobertura de abrir
(3) SPI e computador de estação
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.5 Instalações de segurança Versão de software SR.503.xx Edição 07/2003 PT
50
2.5.3.4 Descrição do funcionamento
Interruptor principal na posição DESLIGADO (ver a Pos. 1 na Fig. 2.5 - 4
) 2
O interruptor principal separa as três fases L1, L2 e L3 da rede.
ALERTA 2
Mesmo com o interruptor principal desligado, os seguintes componentes ficam ainda sob tensão
que pode causar a morte:
– Bornes de conexão de cabos 1, 3 e 5 do interruptor principal S1
– Filtro de rede Z1
– Tomada de serviço BU1
– Automático de segurança F1 para a tomada de assistência técnica
– São de cor castanha todos os condutores individuais que transportam corrente mesmo com o
interruptor desligado.
– A unidade de alimentação ininterrupta e computador da estação também podem continuar
com tensão suficientemente elevada para provocar a morte, mesmo depois do interruptor prin-
cipal ter sido desligado.
Æ O manuseio inadequado destas máquinas automáticas pode, por esse motivo, provocar a
morte, ferimentos graves e consideráveis danos materiais.
Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1) ou ainda as prescrições do país do utilizador.
Æ Só pessoal devidamente qualificado e formado poderá abrir as portas de proteção da alimen-
tação de corrente.
Interruptor principal na posição LIGADO 2
Após a ligação do interruptor principal, o computador da estação e controlador da máquina arran-
cam. São fornecidas todas as tensões de alimentação, exceto as tensões de circuito intercalar
para os eixos dos portais (200 V) e para os eixos das estrelas (100 V).
Tecla de parada de cor preta (Pos. 2 na Fig. 2.5 - 4) 2
Com estas teclas a máquina automática pára.
Teclas de início brancas (Pos. 3 na Fig. 2.5 - 4) 2
Após a ligação do interruptor principal é pedido, que seja pressionada a tecla de início, para má-
quina automática arrancar para os trabalhos de montar. O mesmo pedido é feito quando a tampa
de proteção é aberta ou quando é pressionado o botão de PARADA DE EMERGÊNCIA.
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
51
Contador de componentes (Pos. 4 na Fig. 2.5 - 4) 2
Aqui é possível ler a quantidade de componentes montados.
Tomada de assistência técnica (Pos. 5 na Fig. 2.5 - 4) 2
A tomada de assistência técnica está localizada na unidade de alimentação de tensão e protegida
pelas portas de proteção. Só pode ser utilizada se a máquina automática tiver uma conexão com
5 condutores (L1, L2, L3, N e PE) à rede de alimentação. Se a conexão for de 4 condutores - por
exemplo sem N - a tomada não pode ser utilizada.
Siga as instruções de segurança sobre tensões mortais, mesmo quando a máquina automática
está desligada. 2
Botão de PARADA DE EMERGÊNCIA, com prisão, com proteção contra inadvertência segundo
EN 418 (Pos. 1 na Fig. 2.5 - 5
) 2
O botão de PARADA DE EMERGÊNCIA é uma tecla com botão vermelho que, depois de ter sido
pressionado, se mantém nessa posição. Quando o botão de PARADA DE EMERGÊNCIA é pres-
sionado, é aberto o impulso de contato do circuito de segurança - a combinação de segurança de
proteção (CSP) dispara. A tensão de circuito intercalar (200 V) para os eixos dos portais é desli-
gada e a tensão de circuito intercalar (100 V) para os eixos das estrelas é reduzida para 6 V-. Os
servoamplificadores dos eixos DP ou Z continuam a ser alimentados com V-. O contato de aviso
do botão de PARADA DE EMERGÊNCIA fecha e na tela é mostrado o aviso "PARADA DE
EMERGÊNCIA ativa". Os módulos
– transporte da PCI
– sujeição da PCI
– regulação da largura
– célula fotoelétrica de laser e
– dispositivo de corte das embalagens
são desactivados.
NOTA
A montagem é interrompida e pode, continuar ou ser interrompida, depois da máquina estar de
novo funcional. 2
Interruptores das tampas de proteção (Pos. 2 na Fig. 2.5 - 5) e interruptores das tampas de
cobertura (Pos. 3 na Fig. 2.5 - 5
) 2
Estes interruptores verificam se as tampas de proteção ou de cobertura estão fechadas. Se as
tampas estiverem fechadas, o contato de segurança está fechado e o contato de aviso está
aberto. Quando se abre uma das tampas, o circuito de segurança é aberto e o circuito de aviso
