6.2.7 Alimentador 24/32 mm S
6

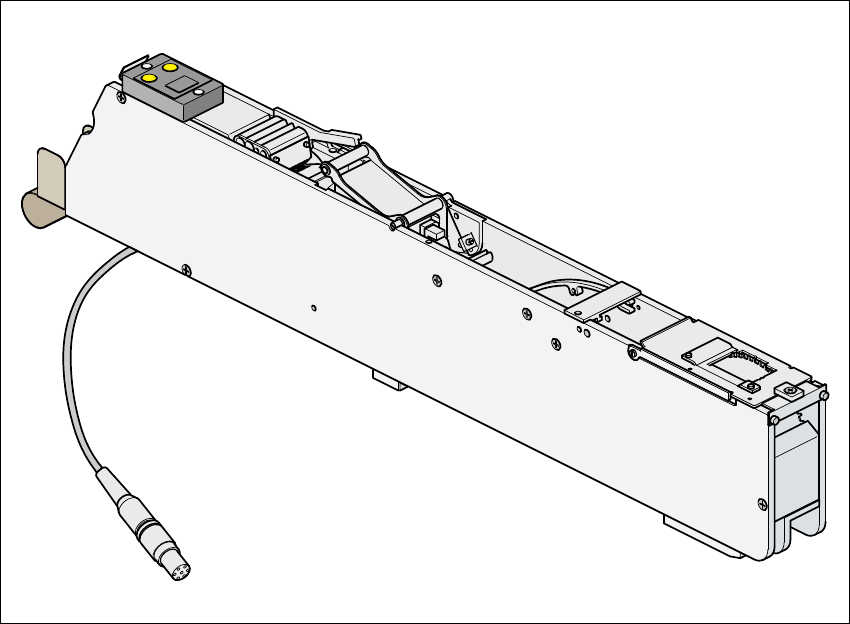

Fig. 6.2 - 7 Alimentador 24/32 mm S
6
Número do artigo 00141093-xx 6
Largura 42,4 mm 6
Pistas por alimentador 1 6
Localidade ocupada 1,5 6
Número máximo de alimentadores 4 x 8 6
Armazém de componentes com bobinas de 7" aprox. 2000 unidades 6
Avanço de transporte (regulável) 4 a 40 mm (em passos de 4 mm) 6
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.2 Dados técnicos dos alimentadores Versão de software SR.503.xx Edição 07/2003 PT
136
6.2.8 Alimentador Bulkcase
6

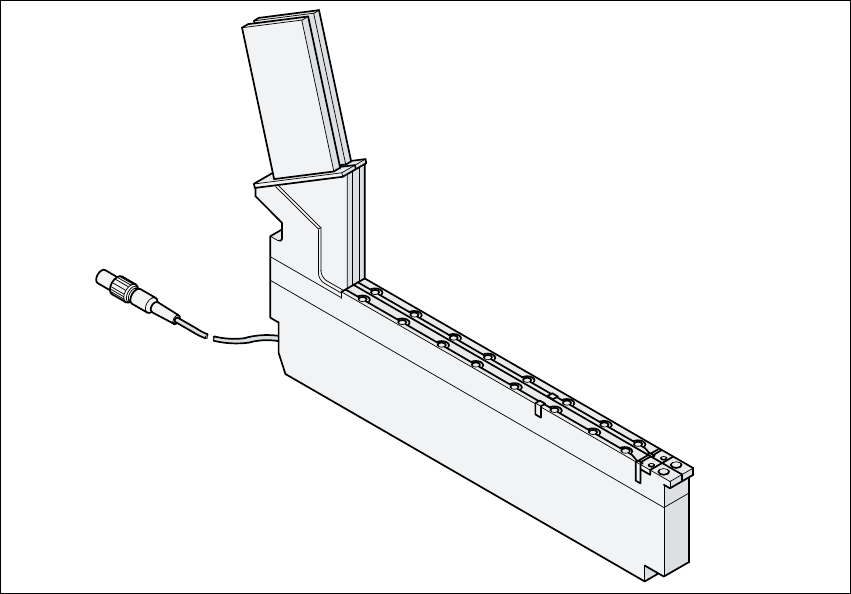

Fig. 6.2 - 8 Alimentador Bulkcase
6
Número do artigo 00142318-xx 6
Largura 29 mm 6
Pistas por alimentador 2 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 12 6
Reserva de componentes aprox. 50.000 unidades k 6
Calhas de carregamento 0402 / 0,35 mm de altura Nº do artigo 00142319-xx6
0402 / 0,5 mm de altura Nº do artigo 00142320-xx6
0603 / 0,45 mm de altura Nº do artigo 00142321-xx6
0603 / 0,80 mm de altura Nº do artigo 00142322-xx6
0805 / 0,45 mm de altura Nº do artigo 00142323-xx6
0805 / 0,60 mm de altura Nº do artigo 00142324-xx6
0805 / 0,85 mm de altura Nº do artigo 00142325-xx6
0805 / 1,25 mm de altura Nº do artigo 00142326-xx6
Micro-Melf / 1,05 ± 0,05 mm Nº do artigo 00142327-xx6
Mini-Melf / 1,40 ± 0,1 mm Nº do artigo 00142328-xx6
Duração do impulso < 60 ms 6
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.3 Equipar os alimentadores
137
6.3 Equipar os alimentadores
6.3.1 Preparar a mesa de componentes e o alimentador para equipar
Æ Selecione a zona de colocação para o alimentador a utilizar.
Æ Conduza a cabeça de montar para a posição de espera e prima o botão de PARADA DE
EMERGÊNCIA.
Æ Abra a cobertura de proteção
Æ Limpe a área de colocação dos alimentadores e a área de colocação para os alimentadores
na mesa dos componentes.
Æ Coloque o alimentador na pista anteriormente selecionada da mesa dos componentes (veja a
configuração do vibrador).
6.3.2 Colocar o alimentador
Æ Coloque o alimentador de forma a que a sua parte de trás seja fixada pela centragem de es-
fera e a parte da frente seja fixada pelo correspondente pino de centrar na mesa dos compo-
nentes. Ao fazer isso, é importante que os alimentadores sejam colocados corretamente na
mesa dos componentes em função da sua largura.
Æ Verifique se o alimentador fica bem assente na mesa dos componentes.
Æ Ligue a ficha do alimentador à tomada que se encontra por baixo da localidade.
NOTA 6
Tenha o cuidado de verificar que ao conectar o alimentador utiliza sem dúvida nenhuma a
tomada pertencente a essa localidade, visto que os alimentadores recebem o impulso por
essa tomada. É possível que o alimentador não funcione bem se não for conectado à to-
mada correta. 6
Æ Feche as portas de proteção e volte a ligar o comando.
Æ Se necessário, realize uma verificação do carregamento.
Æ Continue a montagem.
