5 Operador, engenhe iro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE HS-60 5.10 Lâmpada de aviso para estados de funcionamento Versão de software SR.503.xxEdição 07/2003 PT 124 5.10 L âmp ada de …
Manual do usuário SIPLACE HS-60 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.9 Carro de componentes
123
5.9.3 Aproximar o carro de componentes
ALERTA 5
Assegure-se de que a cabeça de montar se encontra fora da zona do carro de componentes.
CUIDADO 5
Ao aproximar o carro de componentes, assegure-se de que a placa da mesa de componentes
se encontra na sua posição superior máxima e que o aro (Pos. 5) está virado para cima.
Æ Reduza o comprimento das embalagens dos alimentadores.
Æ Verifique que a face de assentamento (Pos. 9) para a placa da mesa de componentes está
limpa.
Æ Empurre o carro de componentes com cuidado para a máquina automática.
Æ Conecte o cabo de conexão do carro de componentes na ficha (Pos. 2) da máquina automá-
tica.
Æ Abra a tampa de cobertura sobre a tecla para subir a mesa de componentes.
Æ Pressione a tecla (Pos. 1) o tempo necessário até que a placa da mesa de componentes atinja
a sua posição mais elevada.
Æ Verifique se os furos de centrar da placa da mesa de componentes se encontram rigorosa-
mente sobre as cavilhas de centrar da máquina.
ALERTA PERIGO DE ESMAGAMENTO 5
Na descida da placa da mesa de componentes, nunca introduza as mãos na fenda entre
os alimentadores e o canal de guia da embalagem. 5
Æ Puxe simultaneamente ambos os tubos de comando (Pos. 6) para si e vire em seguida o aro
(Pos. 5) do carro de componentes para baixo para descer a placa dos carros de componentes.
Æ Certifique-se de que os pinos de centrar encaixam nos furos de centrar da placa da mesa de
componentes e de que esta desce completamente.
Æ Feche a tampa de cobertura sobre a tecla (Pos. 1).
Æ Feche a tampa de proteção.
Æ Coloque a máquina automática em funcionamento por meio da tecla de arranque.
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE HS-60
5.10 Lâmpada de aviso para estados de funcionamento Versão de software SR.503.xxEdição 07/2003 PT
124
5.10 Lâmpada de aviso para estados de funcionamento
A lâmpada de aviso assinala estados de funcionamento e funcionamentos defeituosos da má-
quina automática.
5.10.1 Descrição do funcionamento

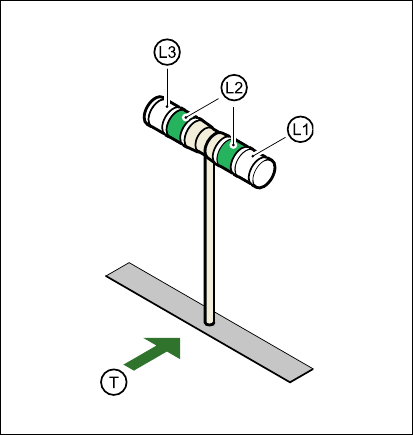

Fig. 5.10 - 1 Lâmpada de aviso para estados de funcionamento
L1 Lâmpada de avaria (branca, direita)
L2 Lâmpada de indicação de funcionamento (verde, ambas as lâmpadas ligadas em paralelo)
L3 Lâmpada de avaria (branca, esquerda)
T Sentido do transporte da PCI
5.10.2 Estados gerais de funcionamento
– Lâmpada de indicação de funcionamento (verde) permanentemente acesa
A máquina automática está funcionando
– Lâmpada de estado de funcionamento intermitente (verde)
A máquina automática aguarda uma placa de circuito impresso no tapete de entrada ou
aguarda que o tapete de saída fique livre.
– Lâmpada branca direita de avaria L1 pisca
No lado direito da máquina automática há uma ou mais trilhas vazias. A máquina monta com-
ponentes ainda existentes.
Manual do usuário SIPLACE HS-60 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.10 Lâmpada de aviso para estados de funcionamento
125
– Lâmpada branca esquerda de avaria L1 pisca
No lado esquerdo da máquina automática há uma ou mais trilhas vazias. A máquina monta
componentes ainda existentes.
– Lâmpada direita branca de avaria (L1) sempre acesa - lâmpada verde de indicação de funci-
onamento (L2) desligada
No lado direito da máquina automática houve um erro -> a máquina automática pára.
– Lâmpada esquerda branca de avaria (L3) sempre acesa - lâmpada verde de indicação de fun-
cionamento (L2) desligada
No lado esquerdo da máquina automática houve um erro -> a máquina automática pára.
– Ambas as lâmpadas brancas de avaria (L1 e L3) sempre acesas - lâmpada verde de funcio-
namento desligada
Em toda a máquina automática surgiu um erro -> a máquina pára.
5.10.3 Indicadores programados do estado de funcionamento
Na tabela a seguir estão referidos todos os indicadores do estado de funcionamento programa-
dos na configuração standard (versão fornecida) e é dada a sua significação para cada uma das
lâmpadas do indicador principal de avaria.
As entradas incluídas na tabela ao lado de ’intermitente’ indicam a frequência com que a lâmpada
acende e apaga em relação a um determinado acontecimento. Assim, a entrada (1, 5) significa o
seguinte:
– O primeiro algarismo entre parêntesis indica o espaço de tempo em passos de 100 mseg du-
rante o qual a lâmpada indicadora de avaria está acesa - no exemplo acima, está, portanto,
acesa 1 x 100 mseg.
– O segundo algarismo entre parêntesis indica o espaço de tempo em passos de 100 mseg du-
rante o qual a lâmpada indicadora de avaria está apagada - no exemplo acima, está, portanto,
apagada durante 5 x 100 mseg.
5
L1 (branca)
(lâmpada direita)
L2 (verde) L3 (branca)
(lâmpada esquerda)
Significação
Indicação de estado
intermitente (1,10) intermitente (7,7) intermitente (1,10) Passagem de referência
sem alteração intermitente (1,5) sem alteração Aguardar até o eixo ficar em posição
sem alteração intermitente (7,7) sem alteração Aguardar dados sobre alimentação
sem alteração intermitente (7,7) sem alteração Aguardar dados sobre o grupo
sem alteração intermitente (7,7) sem alteração Carregar software da mesa
sem alteração intermitente (7,7) sem alteração Reconhecimento da localização
sem alteração intermitente (1,10) sem alteração Reconhecimento do ponto de tinta
sem alteração intermitente (7,7) sem alteração Teste de configuração das pipetas
sem alteração intermitente (7,7) sem alteração Reconhecimento da posição do ali-
mentador
