Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento Versão de software SR.503.xx Edição 07/2003 PT 2.2 Chapas de aviso 31 2.2.3.2 Chap a de aviso W205 na calha de queda de fita 2 Fig. 2.2 - 3 Chapa de aviso W 20…

100%1 / 198
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.2 Chapas de aviso Versão de software SR.503.xx Edição 07/2003 PT
30
2.2.3.1 Chapa de aviso W205 na travessa por baixo do dispositivo de corte de fita
2
Fig. 2.2 - 2 Chapa de aviso W205 na travessa por baixo do dispositivo de corte de fita
2
(1) Dispositivo de corte de fita
(2) Calha de queda de fita
Pos. W205, nº do artigo 03009344-01
ALERTA 2
Se quiser trabalhar no dispositivo de corte fita, tem de desligar a máquina automática da alimen-
tação de corrente elétrica e de ar comprimido.
Aguarde até que a pressão de serviço tenha caído para 0 MPa.
Use luvas de protecção rígidas ao trabalhar com o dispositivo de corte da fita.
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.2 Chapas de aviso
31
2.2.3.2 Chapa de aviso W205 na calha de queda de fita
2

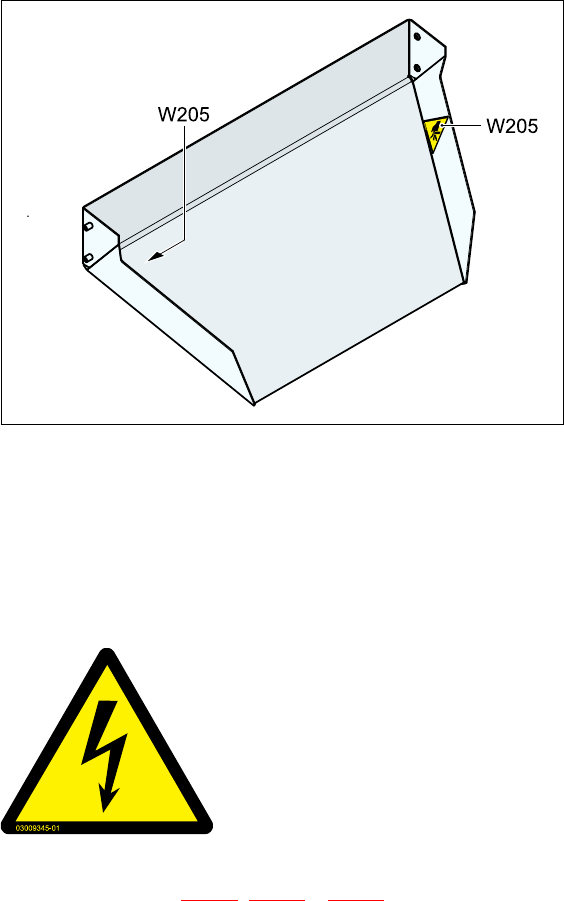

Fig. 2.2 - 3 Chapa de aviso W205 na calha de queda de fita
2
Pos. W205, nº do artigo 03009344-01
2.2.4 Chapa de aviso W206
2
Pos. W206 nas Fig. 2.2 - 1, 2.2 - 4 e 2.2 - 5 (quantidade por máquina automática: 2)
2
TENSÕES PERIGOSAS!
As peças identificadas permanecem sob tensão mesmo com o in
-
terruptor principal desligado.
Antes de trabalhos de assistência técnica, é preciso desligar a
máquina da corrente da rede.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.2 Chapas de aviso Versão de software SR.503.xx Edição 07/2003 PT
32
2.2.4.1 Chapa de aviso W206 na porta para alimentação da corrente elétrica
2

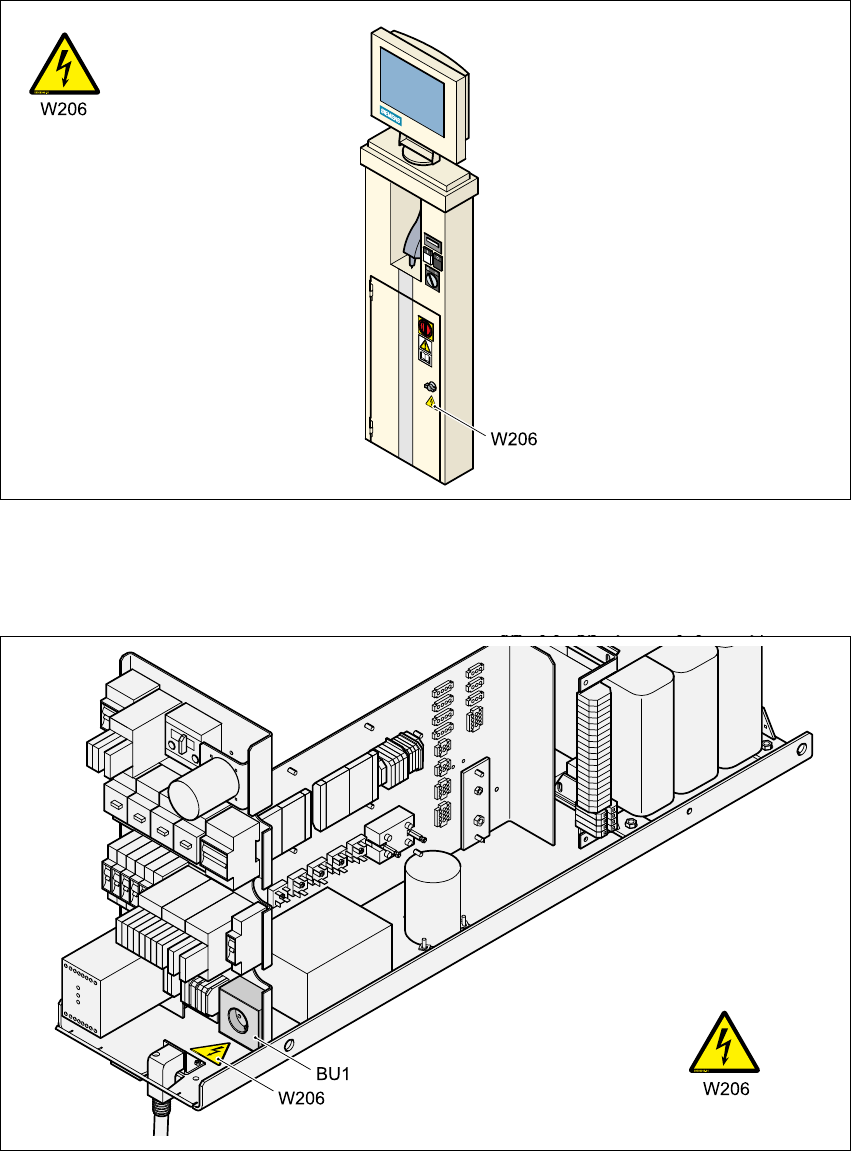

Fig. 2.2 - 4 Chapa de aviso W206 na porta para alimentação da corrente elétrica
Pos. W206, Nº do artigo 03009345-01
2.2.4.2 Chapa de aviso W206 na tomada para assistência técnica BU1
2
Fig. 2.2 - 5 Chapa de aviso W206 na tomada para assistência técnica BU1
Pos. W206, Nº do artigo 03009345-01
