2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.5 Instalações de segurança Versão de software SR.503.xx Edição 07/2003 PT
56
2.5.5 Proteção nos locais das mesas de CO
PERIGO 2
É uma condição prévia para a segurança no trabalho que todos os pontos de estacionamento
estejam equipados com alimentadores. Se não se dispõe de suficientes alimentadores, devem
ser utilizados "Dummy-Feeder" no seu lugar.
2

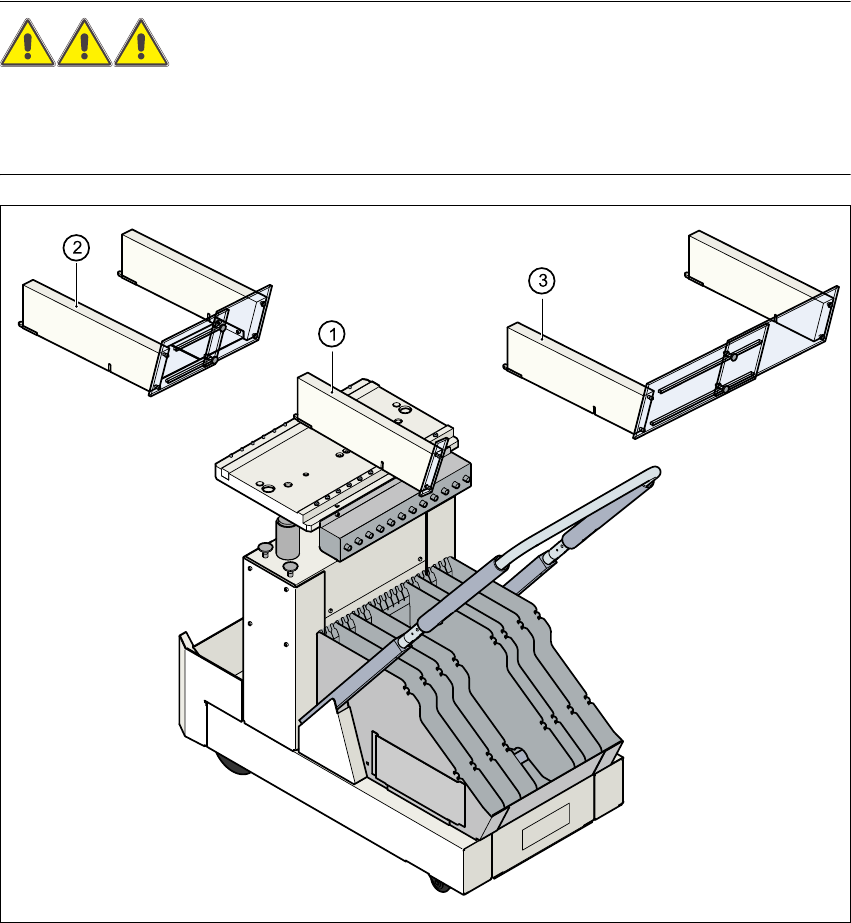

Fig. 2.5 - 8 Proteção no carro de componentes
2
(1) Proteção contra acesso para 1 localidade Nº do artigo 00116961-01
(2) Proteção contra acesso para 6 - 10 localidades Nº do artigo 00116962-01
(3) Proteção contra acesso para 11 - 20 localidades Nº do artigo 00116963-01
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.6 Tensões residuais e tempos de descarga na máquina automática
57
2.6 Tensões residuais e tempos de descarga na
máquina automática
Se o botão de PARADA DE EMERGÊNCIA for pressionado ou se a máquina automática desligar,
as tensões de circuitos intercalares de 200 V para os eixos dos portais ou de 100 V para os eixos
das estrelas descarregam rapidamente para tensões residuais inofensivas.
Essas tensões podem ser recolhidas nos terminais de medida X1- X4 na unidade de medição da
tensão na gaveta servo.
ALERTA 2
A máquina automática é alimentada com corrente da rede de 3 x 204 V~ (versão para os EUA),
3 x 230 V~, 3 x 380 V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina
conduzem, portanto, tensões que podem causar a morte, mesmo com o interruptor principal
desligado. O manuseio incorreto desta máquina automática pode, por esse motivo, causar a
morte ou ferimentos muito graves e também graves danos materiais.
Æ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
Æ Só pessoal devidamente qualificado e experiente é que poderá abrir a cobertura por meio da
gaveta servo.
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.6 Tensões residuais e tempos de descarga na máquina automática Versão de software SR.503.xx Edição 07/2003 PT
58
2

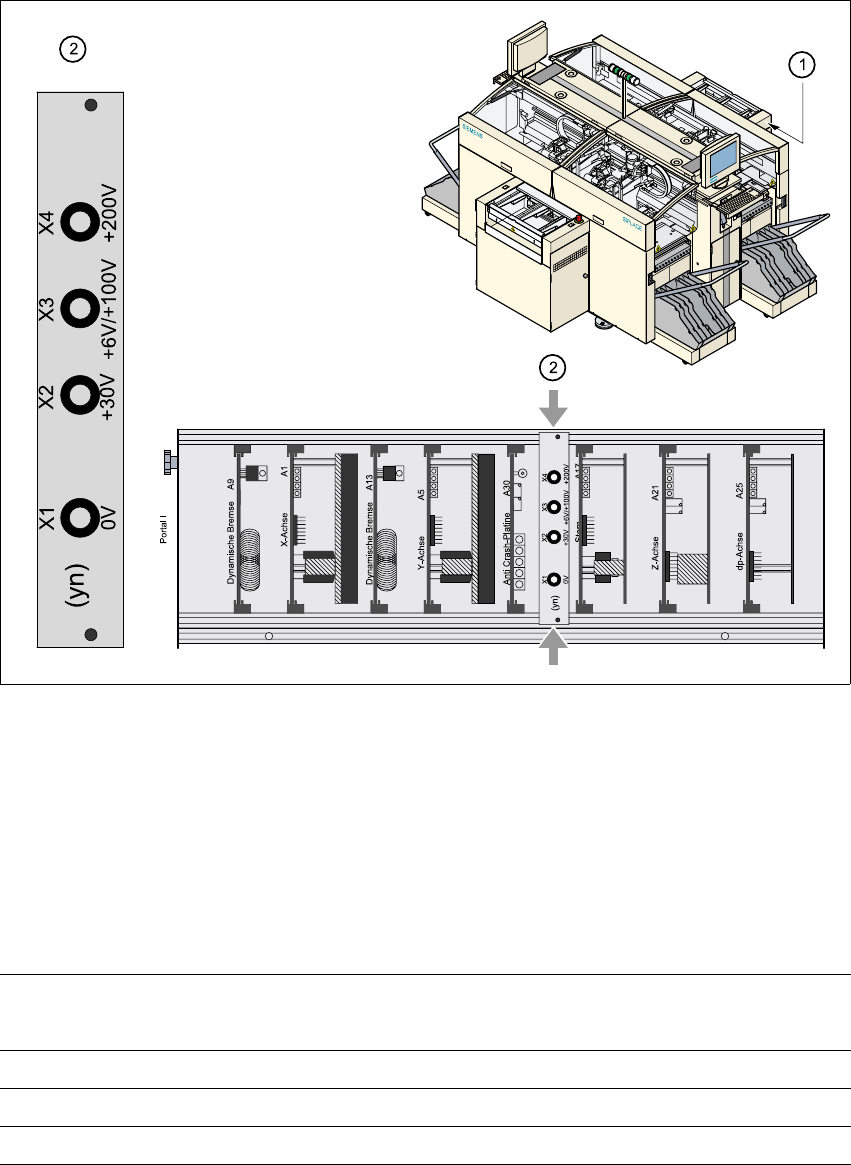

Fig. 2.6 - 1 Bornes de medida na unidade de medição da tensão na gaveta servo
2
(1) Posição da unidade servo
(2) Unidade de medida da tensão na unidade servo
2.6.1 Tensões de serviço, tensões residuais e tempos de descarga depois
de se premir o botão de PARADA DE EMERGÊNCIA
2
Tomadas de medição X2, X3,
X4 medidas contra X1 (GND)
Tensão em
serviço normal
Tensão residual em
PARAGEM DE EMERGÊNCIA
Tempos de
descarga
X2 + 30 V- + 30 V- -
X3 + 100 V- < 10 V- 50 seg.
X4 + 200 V- < 10 V- 7 seg.
