6 Manuseio dos componentes Manual do usuário S IPLACE HS-60 6.5 Dispositivo de corte das embalagens Versão de software SR.503.xx Edição 07/2003 PT 148
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.5 Dispositivo de corte das embalagens
147
À frente dos alimentadores há os canais para as embalagens (veja a Pos. 1 na Fig. 6.5 - 3). Estão
situados imediatamente por cima do dispositivo de corte das embalagens (veja a Pos. 3 na Fig.
6.5 - 3
).
A fita é automaticamente conduzida para o dispositivo de corte das embalagens através do canal
de condução. No dispositivo de corte, a fita é cortada pelas lâminas pneumáticas. Os desperdí-
cios da fita vão pela calha de desperdícios (veja a Pos. 4 na Fig. 6.5 - 3
) para o coletor de rejeição
do carro de componentes.
6

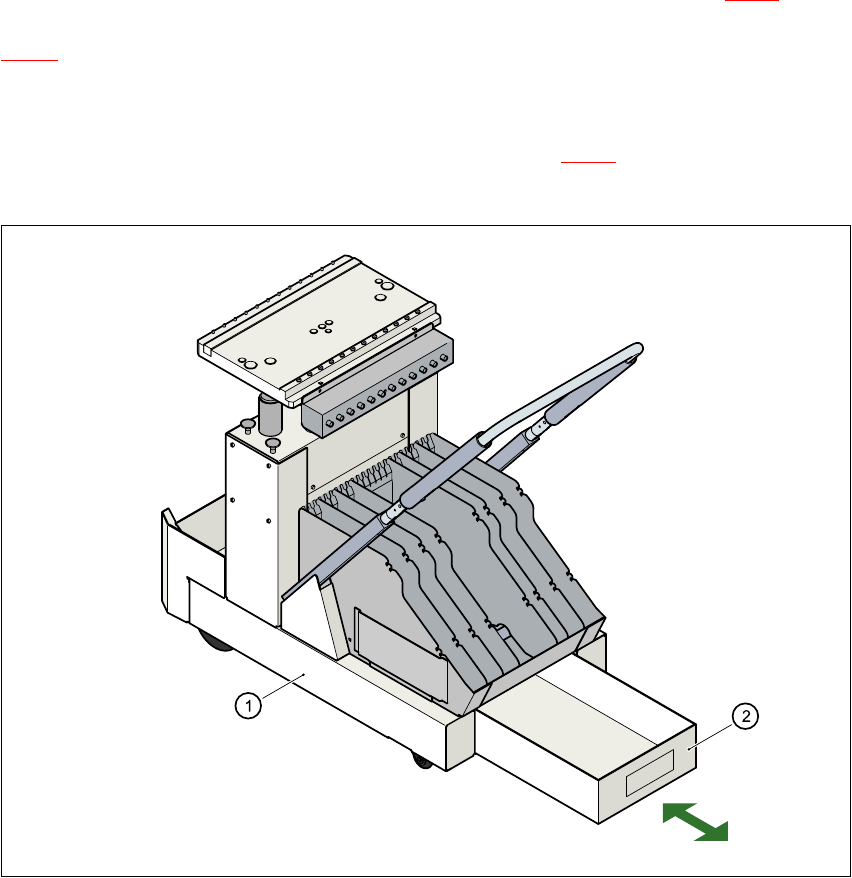

Fig. 6.5 - 4 Coletor de desperdícios de fita no carro de componentes, de abrir
6
(1) Carro de componentes
(2) Coletor de desperdícios de fita, de abrir
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xx Edição 07/2003 PT
148
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos
149
7 Extensões da estação
7.1 Trocador de bocais para a cabeça Collect&Place
de 12 segmentos
7.1.1 Vista geral
Ao equipamento standard da máquina automática de montar pertencem 4 cabeças Collect&Place
e quatro trocadores de bocais. Como opção, para cada cabeça Collect&Place pode ser instalado
um segundo trocador de bocais.
O trocador de bocais é constituído pelo menos por um e no máximo por 5 carregadores, cada um
com 12 garagens de bocais (veja a Fig. 7.1 - 1
). Os carregadores estão assentes sobre um su-
porte comum. Cada carregador está centrado com dois pinos cilíndricos e fixado com grampos.
7.1.2 Dados técnicos
7
Trocador de bocais para a cabeça Collect&Place
Dimensões (comprimento x largura x altura) 472,5 mm x 64 mm x 90 mm
Quantidade de garagens para bocais Mín. 12 / máx. 60
Tipos de bocais 9xx
Tempo de abrir e fechar a placa de fecho < 200 ms
Instalação pneumática Tubo de alimentação da instalação pneumática
0,53 MPa (5,3 bar)
