Manual do usuário SIPLACE HS-60 3 Dados técnicos Versão de software SR.503.xx Edição 07/2003 PT 3.10 Vista geral dos módulos - Transporte da PCI 97 3.10.2.2 Dados técnicos 3 Margem d e transp orte fix a Direita (standar …
3 Dados técnicos Manual do usuário SIPLACE HS-60
3.10 Vista geral dos módulos - Transporte da PCI Versão de software SR.503.xx Edição 07/2003 PT
96
3.10.2 Transporte simples
3.10.2.1 Constituição
3

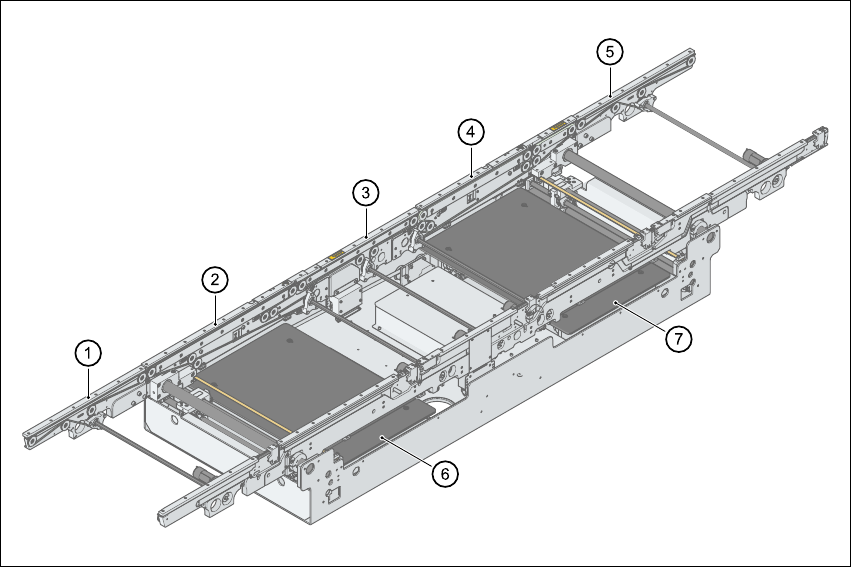

Fig. 3.10 - 1 Constituição do transporte de PCI - Transporte simples, lado fixo lado direito
3
(1) Zona de entrada
(2) Zona de processamento 1
(3) Zona intermédia
(4) Zona de processamento 2
(5) Zona de saída
(6) Mesa de subida (zona de processamento 1)
(7) Mesa de subida (zona de processamento 2)
Manual do usuário SIPLACE HS-60 3 Dados técnicos
Versão de software SR.503.xx Edição 07/2003 PT 3.10 Vista geral dos módulos - Transporte da PCI
97
3.10.2.2 Dados técnicos
3
Margem de transporte fixa Direita (standard), esquerda (opção)
Altura máx. do componente 6 mm
Formato da PCI 50 mm x 50 mm até 368 mm x 460 mm (standard)
50 mm x 50 mm até 368 mm x 508 mm (a pedido)
PCI muito longa: PCI superiores a 368 mm (opção)
50 mm x 110 mm até 610 mm x 460 mm
50 mm x 110 mm até 610 mm x 508 mm (a pedido)
Espessura da placa de circuitos impressos 0,5 mm até 4,5 mm
Convexidade máx. da placa de circuitos
impressos
Para cima: 4,5 mm - espessura da PCI
Para baixo: 0,3.mm + espessura da PCI
Espaço livre na parte de baixo da PCI 25 mm (standard), 40 mm (opção)
Altura de transporte da PCI 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opção)
930 mm ± 15 mm (opção)
950 mm ± 15 mm (opção SMEMA)
Tipo de interface Siemens (standard)
(opção SMEMA)
Margem de guia isenta de componentes 3 mm
Tempo de troca da PCI 2,5 s
Reconhecimento do ponto de tinta Possível
Regulagem automática da largura Possível
3 Dados técnicos Manual do usuário SIPLACE HS-60
3.10 Vista geral dos módulos - Transporte da PCI Versão de software SR.503.xx Edição 07/2003 PT
98
3.10.3 Transporte duplo
3.10.3.1 Constituição
3

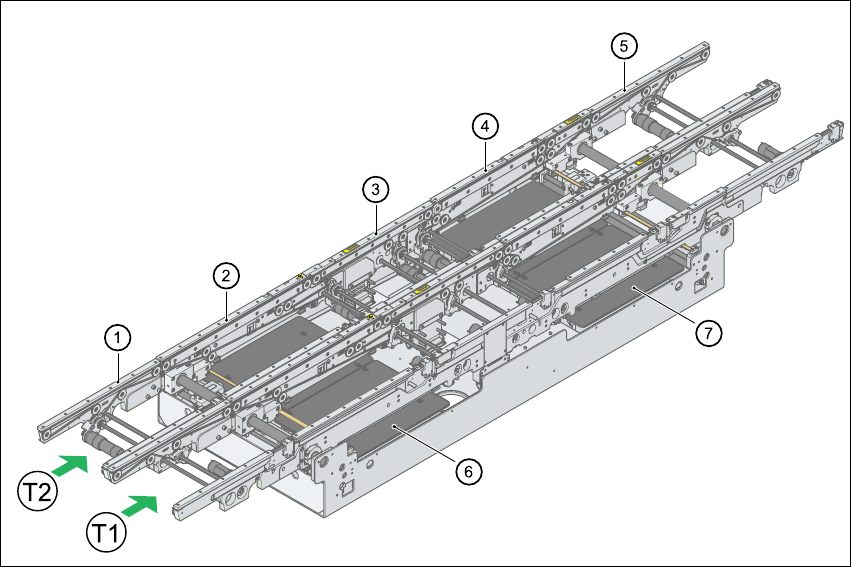

Fig. 3.10 - 2 Constituição do transporte duplo
3
3
(1) Zona de entrada
(2) Zona de processamento 1
(3) Zona intermédia
(4) Zona de processamento 2
(5) Zona de saída
(6) Mesa de subida, zona de processamento 1
(7) Mesa de subida, zona de processamento 2
T1 Trilha de transporte 1
T2 Trilha de transporte 2
