6.4.2 Contentor de fita
Podem ser usadas bobinas de diâmetro até 15". Utilize os eixos de encaixe ao processar bobinas
de 15". Coloque as mesmas na chapa divisora como se pode ver na Fig. 6.4 - 2
.
NOTA 6
Para bobinas de fita > 5" recomendamos o uso de eixos de encaixe para garantia da segurança
do funcionamento dos alimentadores.
6

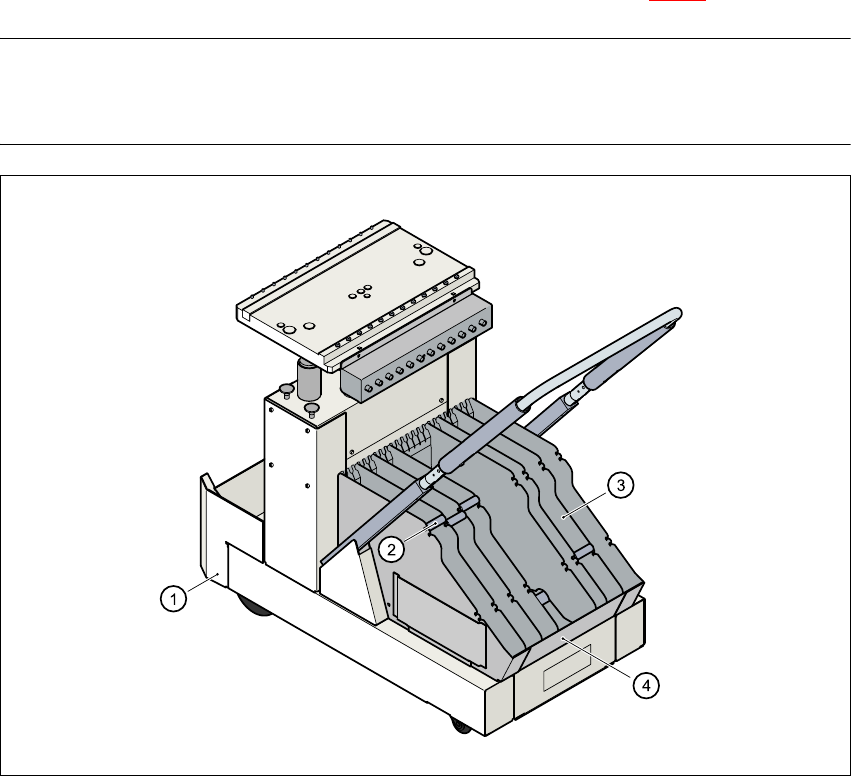

Fig. 6.4 - 2 Carro de componentes com contentor de fita
6
(1) Carro de componentes
(2) Eixos de encaixe
(3) Chapa divisora
(4) Contentor de fita
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.4 Carro de componentes
141
6.4.3 Alimentação externa de corrente elétrica para o carro de componentes
Para se reduzir o tempo da troca de preparação, os carros de componentes podem ser pré-pre-
parados num local de preparação externo. Para preparação para a utilização em serviço, é pos-
sível verificar aí as funções do alimentador e as regulagens. Para isso, existe uma alimentação
externa da corrente elétrica. O carro de componentes é alimentado por um cabo de alimentação
com a necessária tensão de serviço e com ar comprimido.
Dados técnicos
Ao âmbito do fornecimento pertence um cabo da rede segundo a norma europeia, um cabo de
rede segundo a norma dos EUA, alimentação de tensão intercalar e carros de componentes.
6.4.4 Alimentação de ar comprimido para alimentador Bulkcase
Alimentadores Bulkcase precisam de ar comprimido para trabalhar. Por esse motivo, como op-
ção, é fornecida uma alimentação de ar comprimido para alimentadores Bulkcase.
A montagem é simples. O distribuidor de ar comprimido (Pos. 1) é fixado com dois parafusos
(Pos. 2 e 3) na mesa de componentes (Pos. 4). Seguidamente, é conectado o distribuidor de ar
comprimido à alimentação de ar comprimido do carro de componentes. No lado de trás do distri-
buídos de ar comprimido há grampos de retenção (Pos. 6). Fixe os alimentadores Bulkcase na
mesa de componentes e assegure-se de que há uma alimentação correta de ar comprimido.
Tensão da rede 230 V~ ± 5 %
115 V~ ± 5 %
Conexão de ar comprimido Máx. 1,0 MPa (10 bar)
Pressão de saída Regulável com válvula
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.4 Carro de componentes Versão de software SR.503.xx Edição 07/2003 PT
142
6
Fig. 6.4 - 3 Alimentação de ar comprimido para alimentadores Bulkcase
6
(1) Distribuidor de ar comprimido
(2) Parafuso DIN 912, M8x20
(3) Parafuso DIN 912, M5x10
(4) Mesa de componentes
