7 Extensões da estação Manual do usuário SIPLACE HS-60
7.2 Leitor do código de barras de componentes Versão de software SR.503.xx Edição 07/2003 PT
156
7.2 Leitor do código de barras de componentes
7.2.1 Generalidades
A máquina automática de montar oferece a possibilidade de leitura da ocupação das trilhas por
intermédio de um leitor de código de barras para verificação da coincidência e para leitura de da-
dos de componentes de bobinas de componentes. Em ambas as áreas de comando da máquina
automática está localizado um leitor de código de barras.
7

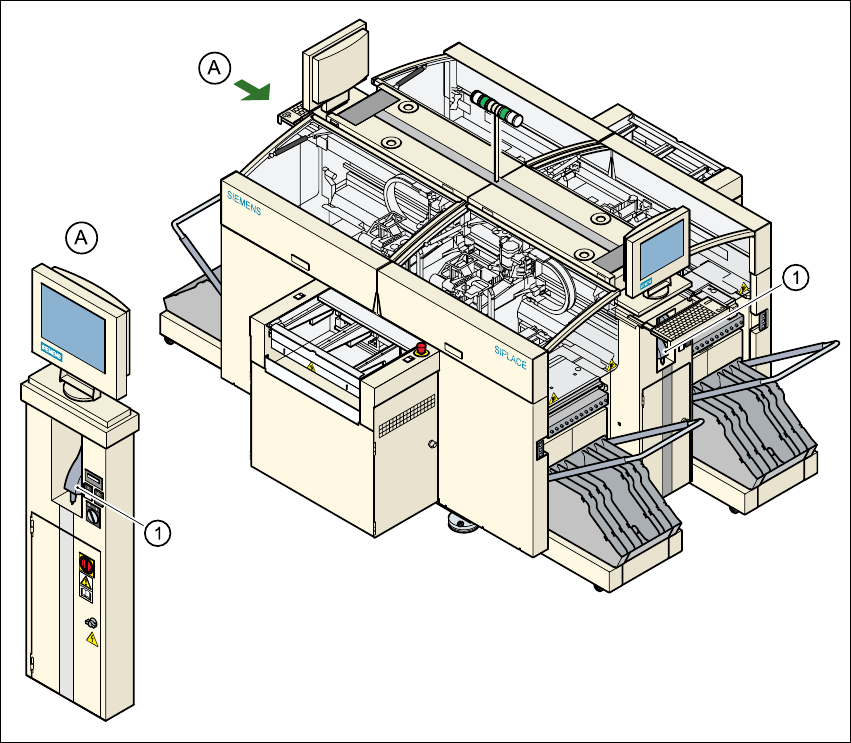

Fig. 7.2 - 1 Leitor do código de barras de componentes
7
(1) Leitor de código de barras
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.2 Leitor do código de barras de componentes
157
Ocupação das pistas 7
Para a ocupação das trilhas, nos painéis laterais de proteção estão instaladas faixas de código
de barras de quatro algarismos. O primeiro algarismo serve para identificação da mesa de com-
ponentes (1, 2, 3 ou 4) e os restantes três algarismos indicam o número da trilha. Em ambas as
extremidades da faixa do código de barras existem códigos de barras de retorno. Estas faixas de
códigos de barras estão numeradas continuamente de dois em dois (1, 3, 5, 7, ...) e cada uma é
válida para 2 trilhas (código de barras 1 = trilha 1 e 2).
Componentes 7
Para, por exemplo, se comparar a existência de componentes com as quantidades necessárias
a partir do ficheiro de carregamento (controle de carregamento), é possível fazer a leitura de da-
dos das bobinas de componentes.
A leitura correta de cada conjunto de dados é confirmada por meio de sinal acústico.
NOTA 7
A opção leitor de código de barras do componente tem de estar configurada no computador da
linha ou no computador SIPLACE Pro.
Códigos de barras que comecem com os algarismos 1, 2, 3 ou 4 e que tenham menos de 4 alga-
rismos são interpretados como códigos de barras de trilhas. Todos os outros códigos de barras
que não comecem com os algarismos 1, 2, 3 ou 4 e que tenham mais de 5 algarismos são inter-
pretados como códigos de barras de componentes.
7.2.2 Dados técnicos
7
Conexão Computador da estação
Entrada de dados Leitor de código de barras ou teclado
Número de caracteres Máx. 40 / transporte simples
Máx. 2 x 20 / transporte duplo
Não permitido Código de barras começa com o algarismo 1, 2, 3
ou 4 e tem menos de 5 dígitos
Quantidade dos códigos de barras Máx. 6 por componente
Filtro para eliminar dados Máx. 1 por código de barras
Tipos de códigos de barras previamente
marcados
Código 39 (Standard ou ASCII)
Código 2 de 5 interleaved e normal,
Código 128, códigos UPC/EAN/JAN
(mais a pedido)
Resolução máx. 0,13 mm
Velocidade de leitura 36 scans/seg.
Classe de laser Classe IEC 1 - VDE0837
Tipo de proteção IP 64
7 Extensões da estação Manual do usuário SIPLACE HS-60
7.3 Transporte duplo Versão de software SR.503.xx Edição 07/2003 PT
158
7.3 Transporte duplo
7.3.1 Constituição do transporte duplo
As correias de transporte são movidas por motores de corrente contínua. Para cada zona de pro-
cessamento existe uma mesa de subida para sujeição das PCI. A regulação em largura do trans-
porte de PCI é feita através do menu ou pelo computador da linha.
7

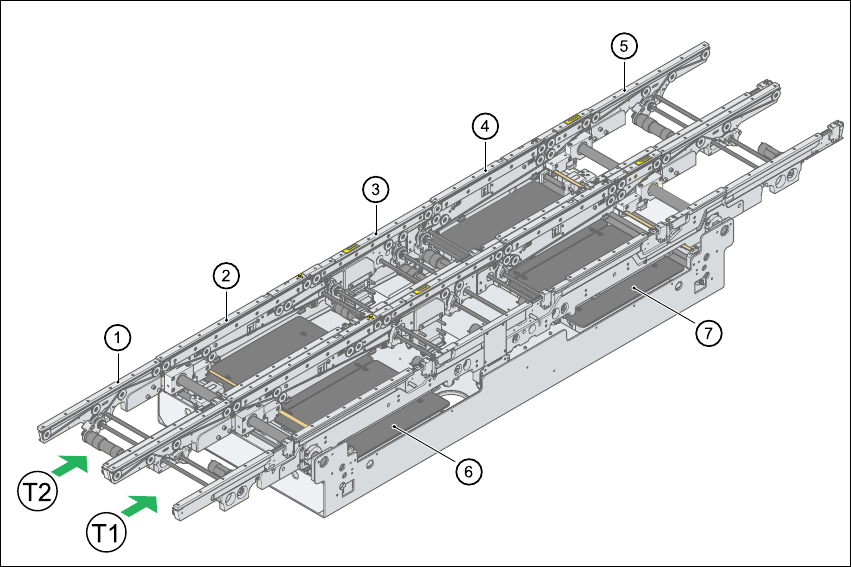

Fig. 7.3 - 1 Constituição do transporte duplo
7
(1) Zona de entrada
(2) Zona de processamento 1
(3) Zona intermédia
(4) Zona de processamento 2
(5) Zona de saída
(6) Mesa de subida, zona de processamento 1
(7) Mesa de subida, zona de processamento 2
T1 Trilha de transporte 1
T2 Trilha de transporte 2
