6 Manuseio dos componentes Manual do usuário S IPLACE HS-60 6.2 Dados técnicos dos alimentadores Versão de software SR.503.xx Edição 07/2003 PT 132 6.2.4 Aliment ador 12/16 mm S 6 Fig. 6.2 - 4 Alimentador 12/16 mm S 6 Nú…
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.2 Dados técnicos dos alimentadores
131
6.2.3 Alimentador 3 x 8 mm S para componentes 0201/0402
6

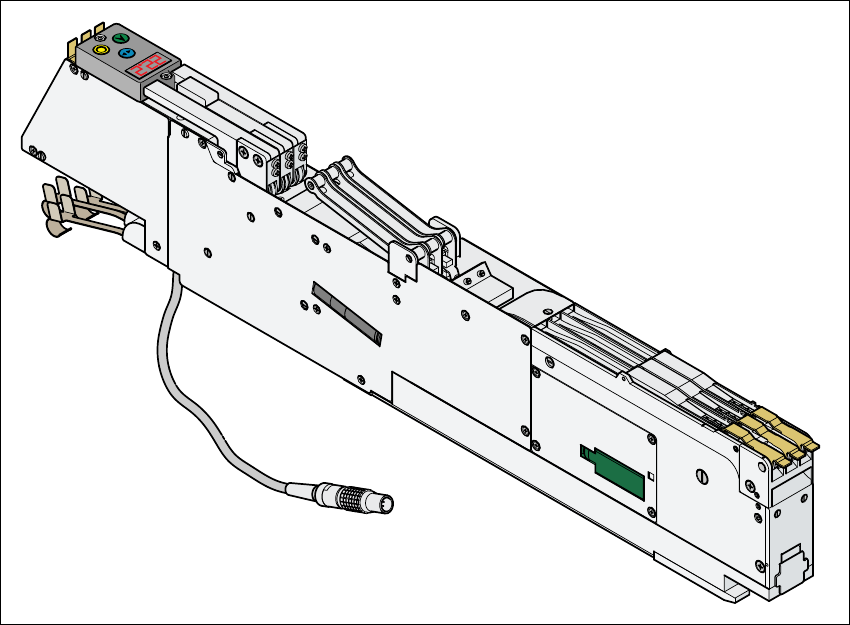

Fig. 6.2 - 3 Alimentador 3 x 8 mm S para componentes 0201/0402
6
Número do artigo 00141099-xx 6
Largura 30,6 mm 6
Gama de componentes 0201, 0402 6
Pistas por alimentador 3 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 12 6
Armazém de componentes com bobinas de 7" aprox. 10.000 -15.000 unidades 6
Avanço de transporte (regulável) 2 mm / 4 mm 6
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.2 Dados técnicos dos alimentadores Versão de software SR.503.xx Edição 07/2003 PT
132
6.2.4 Alimentador 12/16 mm S
6

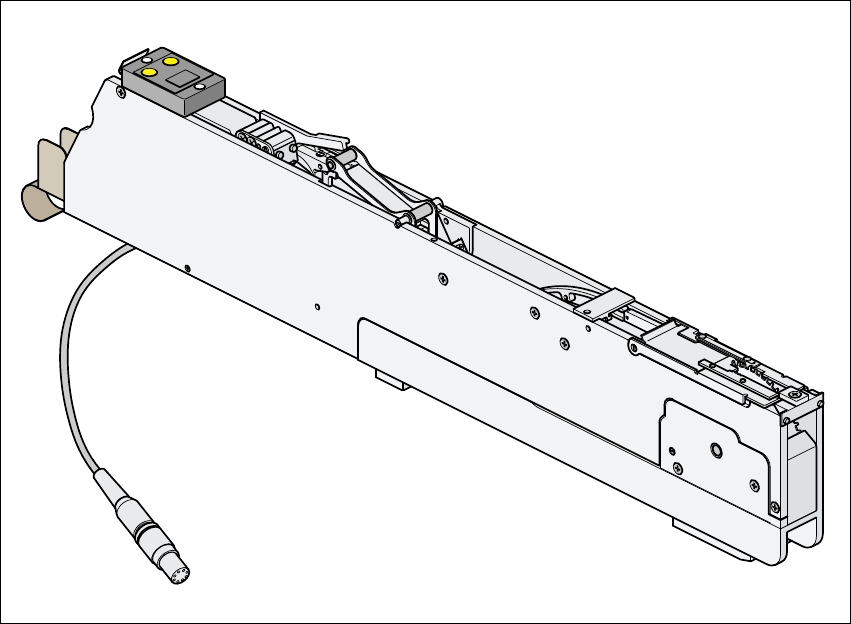

Fig. 6.2 - 4 Alimentador 12/16 mm S
6
Número do artigo 00141092-xx 6
Largura 30,6 mm 6
Pistas por alimentador 1 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 12 6
Armazém de componentes com bobinas de 7" aprox. 4000 unidades 6
Avanço de transporte (regulável) 4 mm, 8 mm, 12 mm, 16 mm 6
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.2 Dados técnicos dos alimentadores
133
6.2.5 Alimentador 12 mm S para condensadores à base de pó metálico,
formato C/D
6
Fig. 6.2 - 5 Alimentador 12 mm S para condensadores à base de pó metálico, formato C/D
6
Número do artigo 00141118-xx 6
Largura 30,6 mm 6
Pistas por alimentador 1 6
Localidades ocupadas 1 6
Número máximo de alimentadores 4 x 12 6
Armazém de componentes com bobinas de 7" aprox. 4000 unidades 6
Altura máxima de fita 3,6 mm 6
Avanço de transporte (regulável) 4 mm, 8 mm, 12 mm, 16 mm 6
NOTA. 6
Neste alimentador, a colocação da fita na posição de coleta é regulável em altura. 6
ALERTA 6
Condensadores à base de pó metálico como p.ex.
condensadores de tântalo só devem ser tratados
com alimentadores identificados com este autoco-
lante. 6
Autocolante no alimentador (ampliado)
Approved for
capacitors based on
metal-powder
Autorizado para
condensadores en
base de polvo de meta
l
